ADF400L múltiples circuitos tres medidor de energía Pahse

Aplicación: prepago y pospago (consulte la solución de prepago Acrel)
Monitoreo: Hasta 36 Circuitos 1-fase o 12 Circuitos 3-fase o Mixed
Medición: 1-fase y 3-fase kWh (clase 0.5S), kVarh, potencia activa, potencia reactiva, corriente, voltaje y etc
Tensión nominal: 3x220/380V (50Hz)
Corriente nominal: 80A AC (conexión directa); 3x1(6)A AC (a través de CTs)
Comunicación (cuerpo principal): RS485 (MODBUS-RTU); Ethernet; Infrarrojos
Comunicación (expandida): 4G; WiFi; LoRa
Control remoto: DO & DI
Instalación: 35mm DIN Rail
Fuente de alimentación: 3*220/380V o 220V AC
Estándar Y CERTIFICADO: CE

Contáctenos

Features Specifications

Características de ADF400L múltiples circuitos tres medidor de energía Pahse

ADF400L Multi Circuits Three Pahse Energy Meter

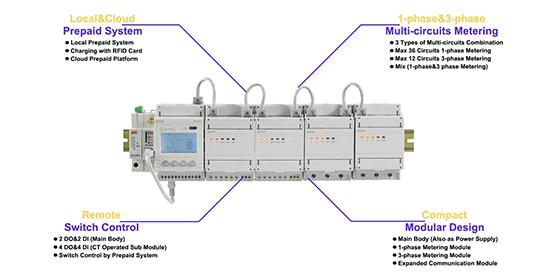

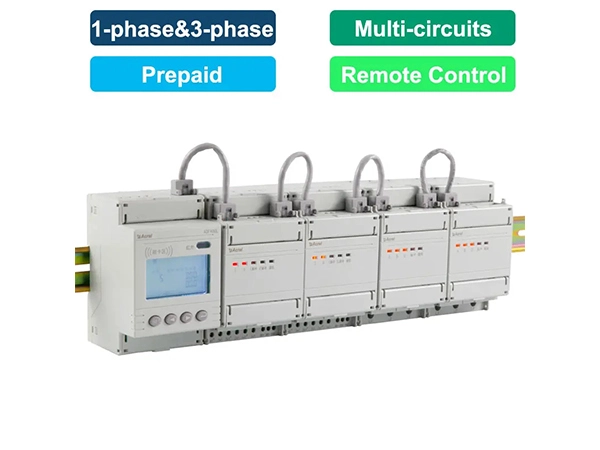

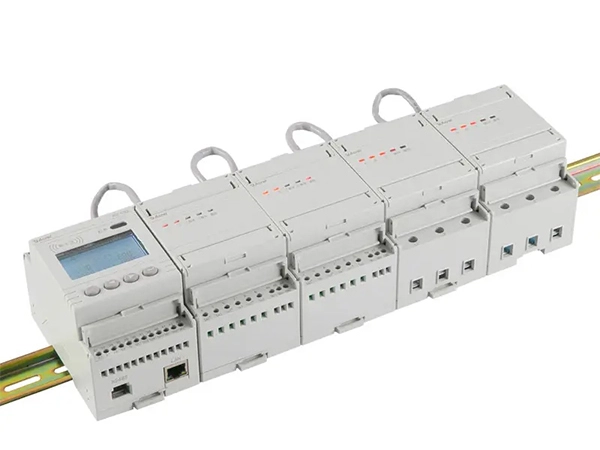

Diseño modular compacto

● Cuerpo principal (LCD y teclados HMI)

● Módulo de medición de 1 fase

● Módulo de medición de 3 fases

● Módulo de comunicación expandido

Compact Modular Design

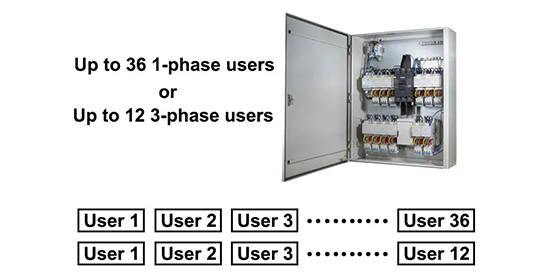

Medición de múltiples circuitos para 1 fase y 3 fases

● 3 tipos de combinación de multi-circuitos

● Max 36 circuitos de medición de 1 fase

● Max 12 circuitos de medición de 3 fases

● Medición mixta (circuitos de 1 fase y 3 fases)

Multi Circuits Metering for 1-phase&3-phase

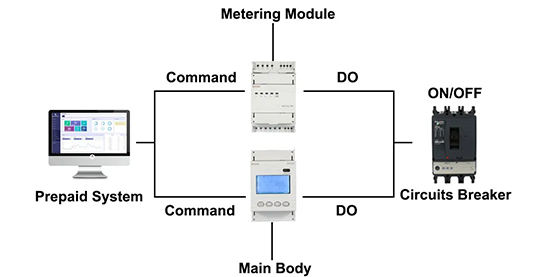

Control remoto del interruptor

● Control y lectura del estado de los conmutadores

● 2 DO & 2 DI (cuerpo principal)

● Contacto seco DI (cuerpo principal)

● 4 DO & 4 DI (submódulo operado por CT)

● 220V AC Contacto húmedo DI (submódulo operado por CT)

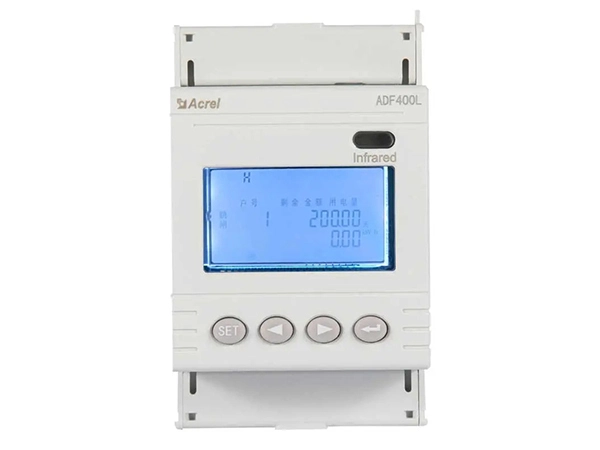

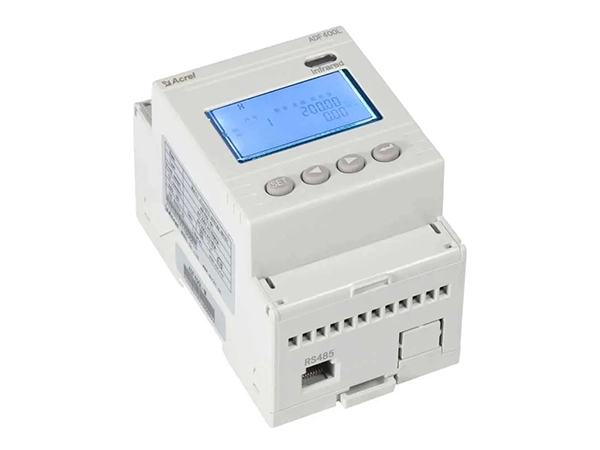

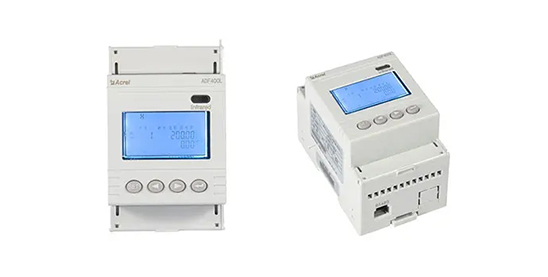

Cuerpo principal

● Max 36 Circuitos 1-fase o 12 Circuitos 3-fase

● Max 12 módulos (1 fase) o 6 módulos (3 fases)

● RS485 (MODBUS-RTU); Ethernet

● LCD y teclados HMI

Main Body

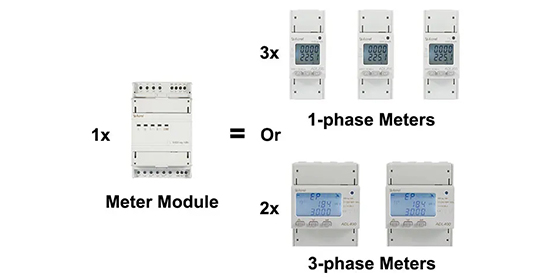

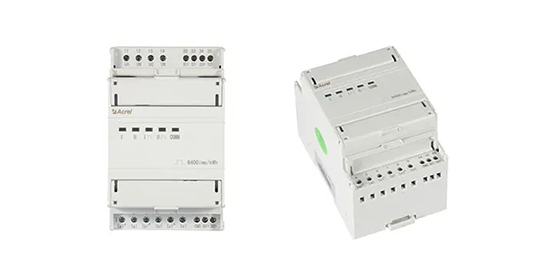

Submódulo (conexión a través de CTs)

● Monitor Max 2 Circuitos 3-phsae

● 3x1(6)A AC (conexión accionada CT)

● 4DO & 4DI (220V AC Contacto húmedo DI)

● Indicador LED

Sub Module (Connection via CTs)

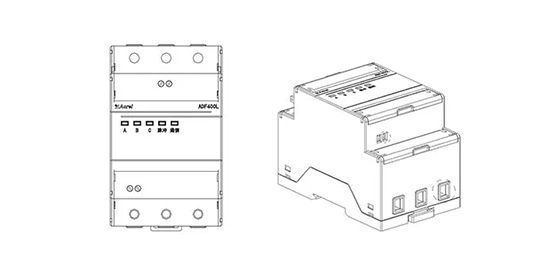

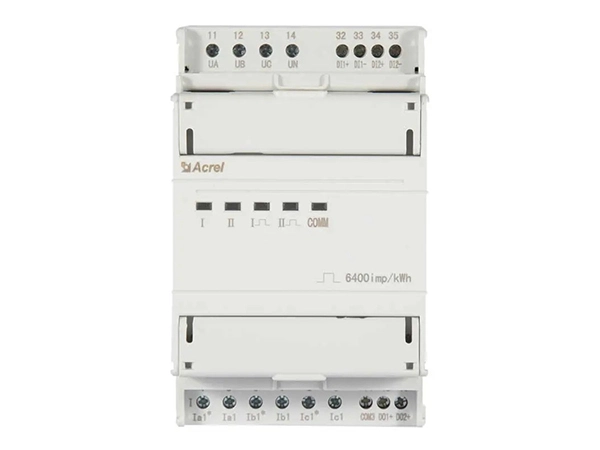

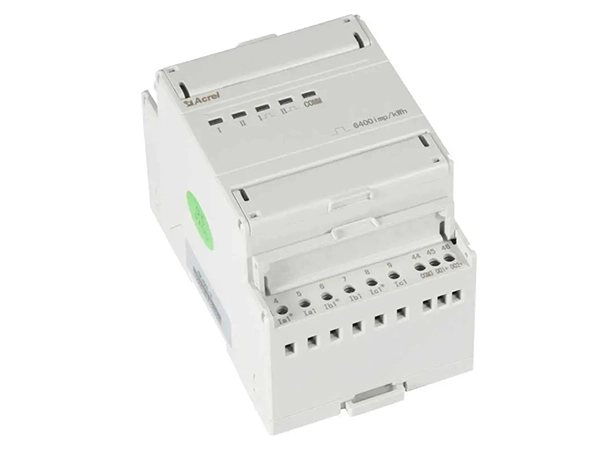

Sub Módulo (Conexión Directa)

● Monitor Max 3 Circuitos 1-fase o 1 Circuitos 3-fase

● Corriente de carga directa AC Max 80A

● Indicador LED

Sub Module (Direct Connection)

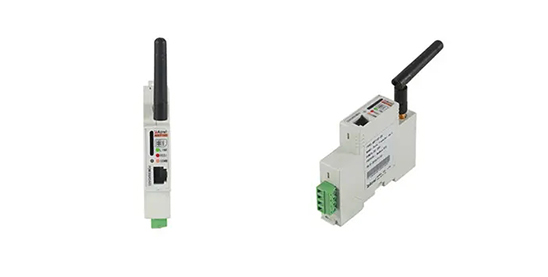

Módulo de comunicación expandido

● Aguas arriba: 4G/WiFi/LoRa/LoRaWAN/NB-IoT

● Aguas abajo: RS485 (MODBUS-RTU)

● Interfaz RJ45 (conectada con el cuerpo principal)

● Fuente de alimentación: 24V/12V CC o 220V AC/DC

Expanded Communication Module

Especificaciones de ADF400L múltiples circuitos tres medidor de energía Pahse

Parámetro	Descripción y valor
Auxiliar Fuente de alimentación	Voltaje	3*220V/380V (para submódulos trifásicos); 220V CA (para submódulo de 1 fase)
Auxiliar Fuente de alimentación	Consumo de energía	≤ 10W
Entrada Voltaje	Tensión nominal	3x 220/380V AC (trifásico); 220V AC(1 fase)
Entrada Voltaje	Frecuencia	50Hz
Entrada Corriente	Corriente nominal	Corriente de carga máxima de 80A (para submódulo de 1 fase y 3 fases con conexión directa); 3 × 1(6)A (para submódulo de 3 fases a través de CTs)
Entrada Corriente	Corriente de inicio	1 ≤ Ib (Clase 0.5S)
Exactitud	Medición	0,5 de clase
Exactitud	Reloj	≤ 0. 5S/D
Pulso	Salida de pulso	1 Pulso de energía activa para cada submódulo trifásico
	Anchura del pulso	80MS ± 20ms
	Pulso constante	6400imp/kWh (trifásico)
Comunicación	RS485	MODBUS-RTU
	Infrarrojos	Para el escaneo de tarjetas prepago
	Ethernet	MODBUS-TCP
Medio ambiente	Temperatura de funcionamiento	-20 °C ~ + 60 °C
	Temperatura de almacenamiento	-30 °C ~ + 70 °C
	Humedad	≤ 95% (sin condensación)
	Altitud	<2000m
