Aplicación especial que utiliza medidores de energía con CTs externos para el proyecto de modificación de energía

Resumen:

● ¿Qué son los TC externos para un medidor de energía?

● ¿Por qué necesitamos medidores de energía con TC externos?

● ¿Cómo usar medidores de energía con TC externos?

● Otros medidores de energía con CTs externos.

¿Qué son las TC externas para un medidor de energía?

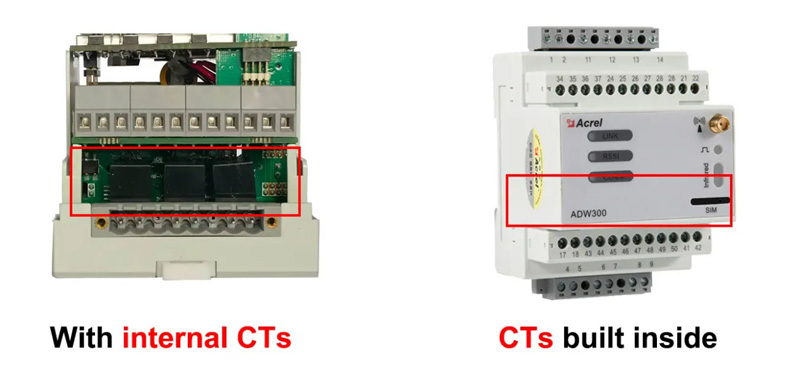

Normalmente, para la mayoría de los medidores de energía, hay CTs (Transformadores de corriente) construidos dentro de los medidores de energía. Entonces, la mayoría de los medidores de energía están con TC internos como la imagen de la derecha.

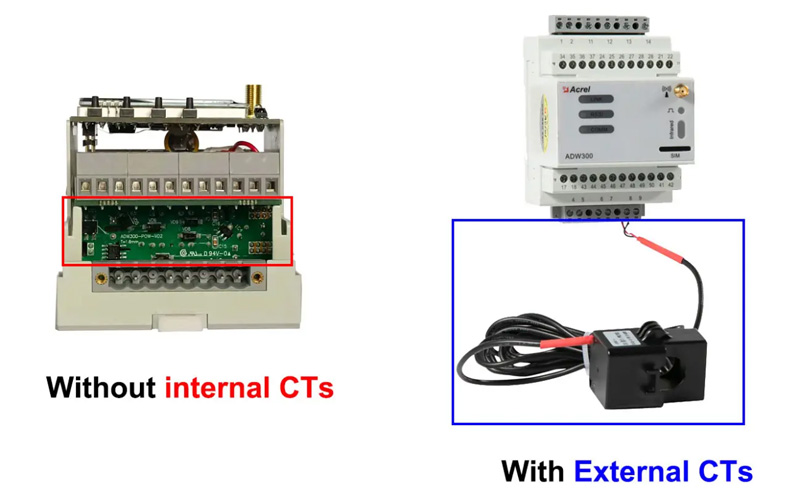

Los TC externos para medidores de energía, por otro lado, son solo TC que originalmente estaban dentro de los medidores de energía y se llevaron al exterior y sirvieron como TC externos. Bastante literalmente, ¿verdad?

¿Por qué necesitamos medidores de energía con TC externos?

Entonces, naturalmente, surge la pregunta de por qué necesitamos medidores de energía con TC externos. Debe hacerse con algunos fines prácticos.

La primera razón es porque podemos usar este tipo de medidores de energía para realizar una especie de aplicación especial. Y esta llamada aplicación especial es instalar TC externos de medidores de energía en los cables de salida de corriente secundaria de otros TC que ya estaban en el sitio.

Para este tipo de aplicaciones, la corriente nominal de los circuitos principales que necesitamos para medir los datos eléctricos como kWh, corriente, voltaje y etc. normalmente son grandes (tomar 1000A AC, por ejemplo) Y no permitió apagar la energía para instalarlos. Obviamente, no será posible instalar los TC en los circuitos principales con 1000A AC sin apagar la energía.

Entonces, surge una idea, ¿por qué no adquirir la Señal Actual del cable de salida de los TC ya en el sitio de trabajo? (Dado que esta aplicación se usa comúnmente en el proyecto de modificación de energía, siempre habrá CTs para emparejarse con medidores de energía en el sitio de trabajo anterior para medir los circuitos principales de gran corriente)

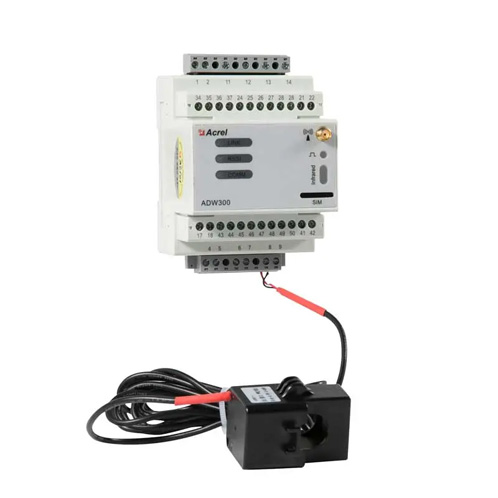

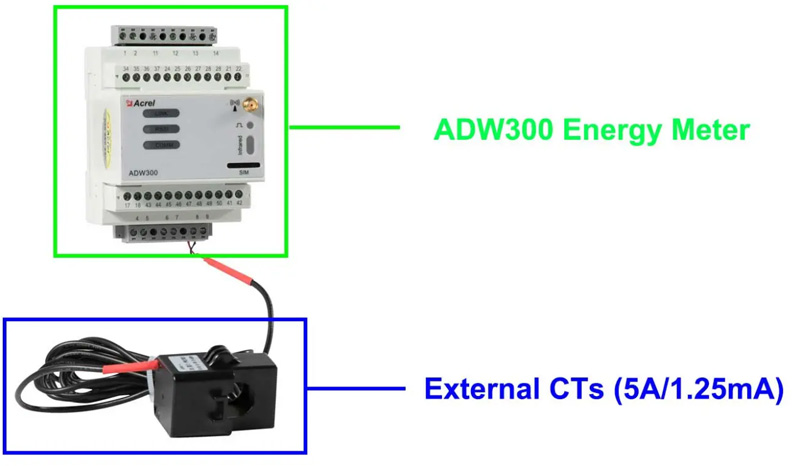

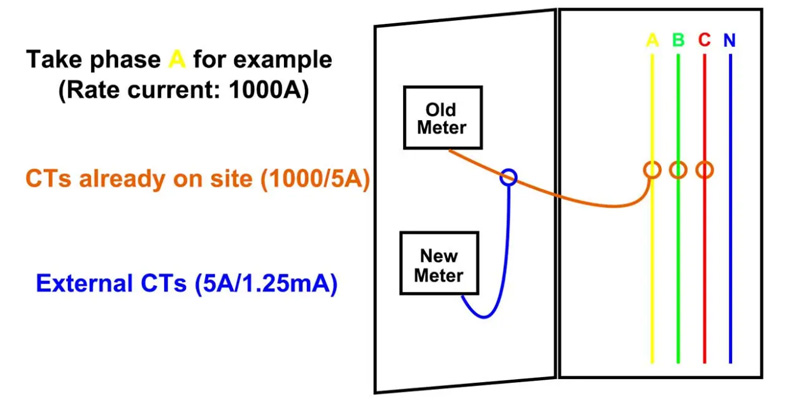

¿Y cuál es la proporción actual de las TC del sitio de trabajo anteriores? Dado que tenemos un circuito principal con corriente nominal de 1000A AC, normalmente utilizaremos CTs 1000A/5A y la relación es 1000/5 = 200. Entonces, si la corriente en tiempo real de los circuitos principales es 800A AC (corriente en tiempo real no nominal corriente), entonces la salida de corriente secundaria de los TC que ya están en el sitio de trabajo será 800/200 = 4A AC. Y necesitamos obtener la señal de corriente del cable de salida de corriente secundaria de los TC del sitio de trabajo, entonces, ¿cuál es la relación actual de los TC externos emparejados con el medidor de energía adicional para la modificación de la energía? Naturalmente sería 5A/-mA, ¿verdad? (toma 5A/1,25 mA, por ejemplo) La imagen de abajo es unMedidor de energía AcrelCon CTs externos de 5A/1.25mA relación de corriente

Cómo utilizar los medidores de energía con CTs externos

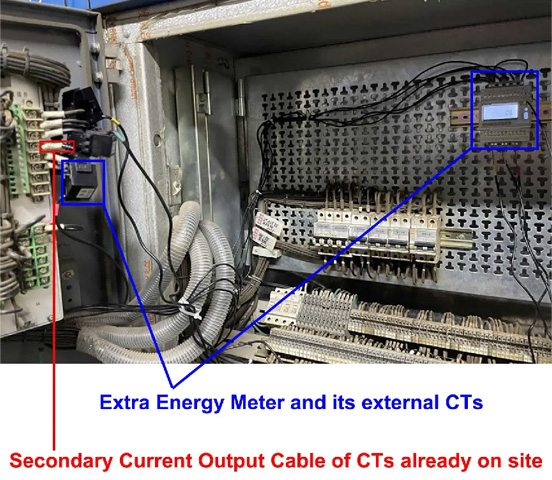

Por ahora, esta pregunta será Realmente Simple, solo necesitamos instalar los TC externos del medidor de energía para su modificación en el cable de salida de corriente secundaria de los TC que ya están en el lugar de trabajo anterior. Esto resolverá dos problemas, aunque la corriente del circuito principal es realmente grande, pero la corriente de salida secundaria de los TC en el sitio era lo suficientemente baja (no más que 5A AC) para instalar directamente nuestros llamados CTs externos. Y dado que este tipo de TC externos suelen ser de tipo de núcleo dividido, solo necesitamos sujetarlo sin cambiar el cableado del sitio de trabajo.
