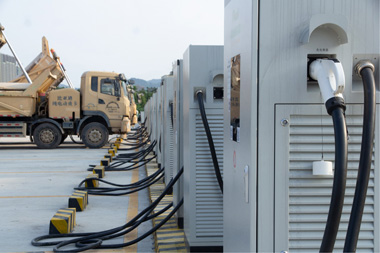

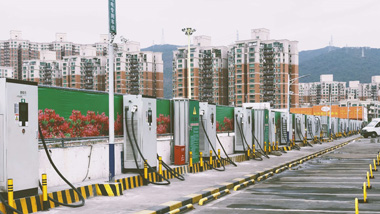

En los últimos años, en respuesta al calentamiento global y el cambio climático causado por las emisiones de gases de efecto invernadero, los principales países se han centrado en promover los vehículos eléctricos para reemplazar los vehículos de combustible tradicionales. Y la construcción de pilotes de carga es muy importante en la promoción de nuevos vehículos de energía. Por lo tanto, han surgido una gran cantidad de proyectos de pilas de carga en todo el mundo.

Fase única y trifásico AC,Medidores de energía DCCumple con los estándares IEC correspondientes y se puede utilizar en todo tipo de pilas de carga AC y DC para realizar la medición de energía de carga, y puede transmitir parámetros eléctricos en tiempo real a través de la comunicación.

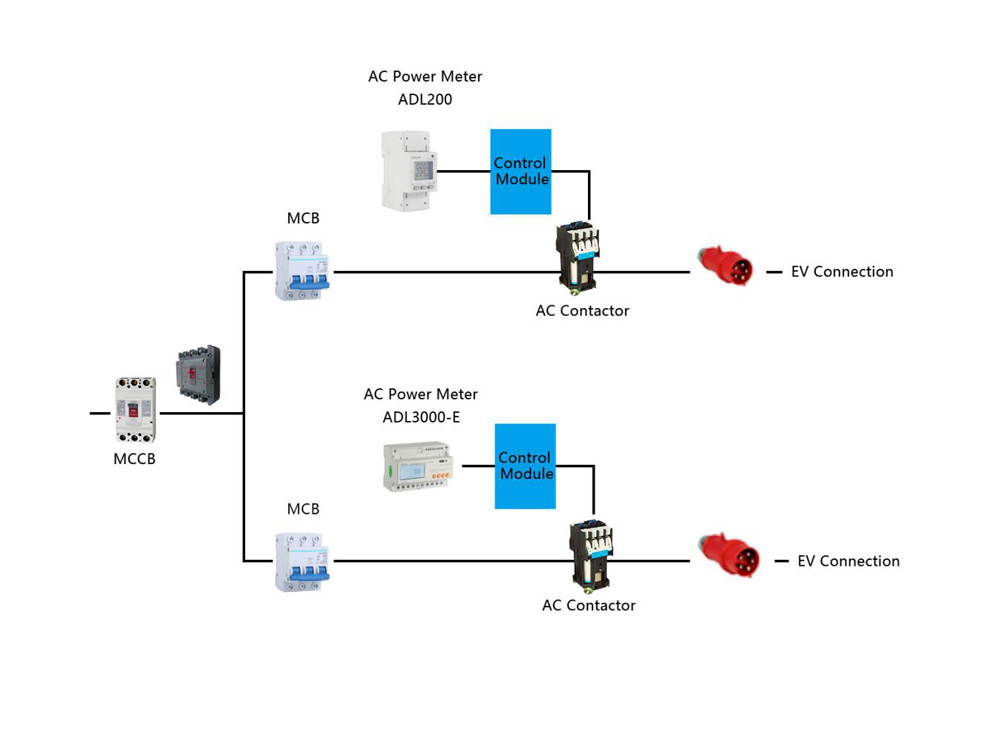

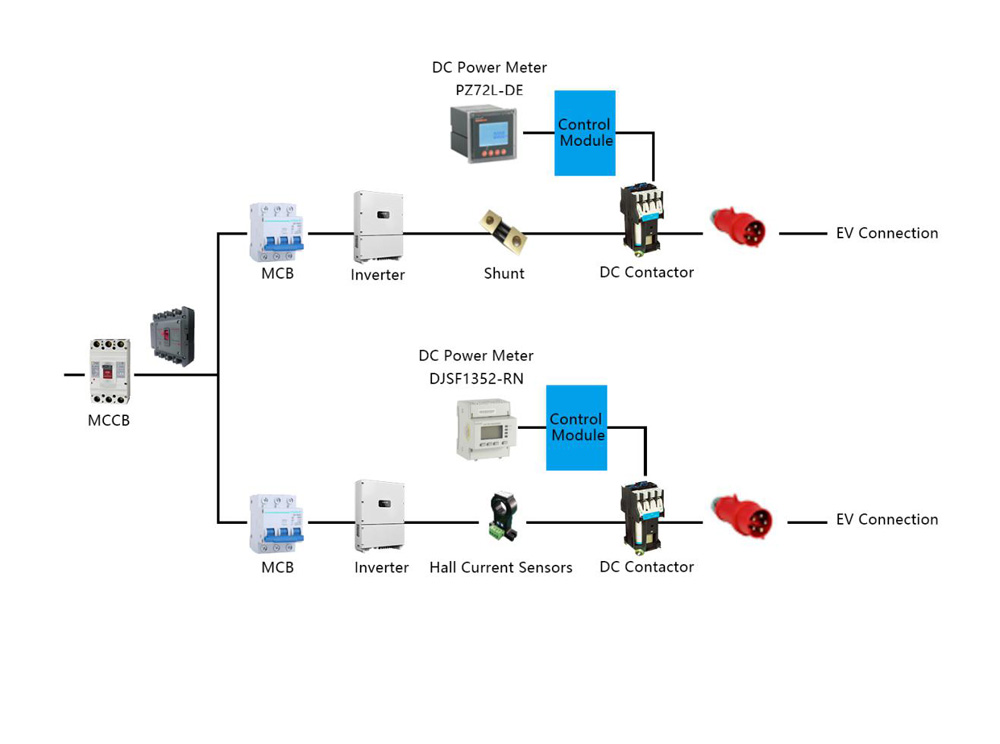

Estructura del medidor de energía inteligente Acrel para carga EV

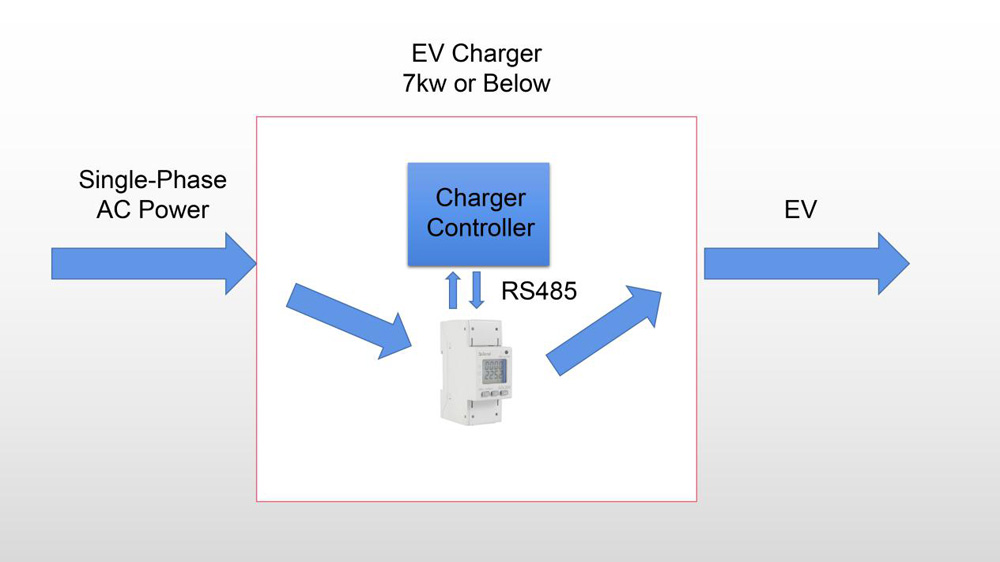

Structure of Acrel Smart Energy Meter for EV Charging

Funciones principales del medidor de energía inteligente Acrel para carga EV

La Gestión de Energía de carga Acrel EV puede medir y mostrar parámetros eléctricos como voltaje, corriente, energía, energía y soporte de comunicación RS485 y salida de pulso de energía eléctrica.

1. Exactitud

Exactitud energética: Clase 0.5S o Clase 1

2. Configuración opcional

Tarifa multi opcional.

3. Certificado

Con certificado CE o IEC.

Selección del producto del medidor de energía inteligente Acrel para carga EV

Artículo	Forma	Tipo	Función

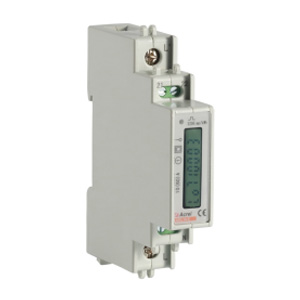

Medidor de energía AC monofásico		ADL10-E	Montado en Dinrail;60A monofásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (Protocolo Modbus).

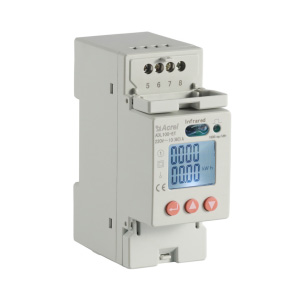

		ADL100-ET	Din Rail montado; monofásico 60A, 50/60Hzinput; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (Protocolo Modbus). Salida de pulso de energía; opcional multitarifario.

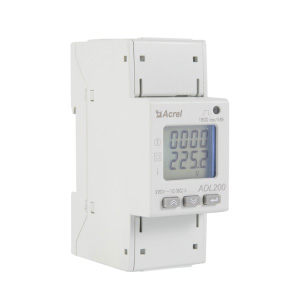

		ADL200	Montado en Dinrailmonted; 80A monofásico, 50/60Hzinput; medición de parámetros eléctricos como voltaje, corriente, potencia, energía, etc.; Comunicación RS485 (Protocolo Modbus); salida de pulso de energía; opcional multitarifario.

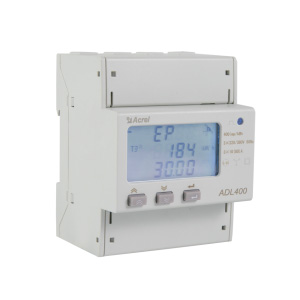

Medidor de energía AC trifásico		ADL400	Dinrailmonted; trifásico 80A, 50/60Hzinput; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (Protocolo Modbus); salida de pulso de energía; opcional multitarifario.

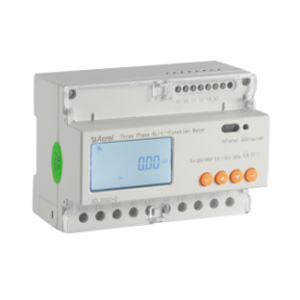

Medidor de energía AC trifásico		ADL3000-E	Din montado en el carril; 80A trifásico, entrada de 50/60Hz; medición de parámetros eléctricos como voltaje, corriente, potencia, energía; Comunicación RS485 (Protocolo Modbus); Salida de pulso de energía; tarifa multi opcional.

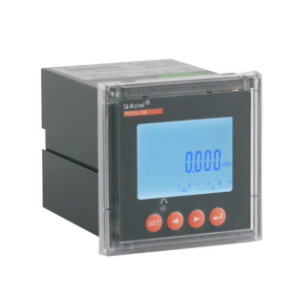

Medidor de energía DC		PZ72(L)-DE	Montado en panel, medir voltaje DC, corriente, potencia; medir energía DC; voltaje de conexión directa 0-1000V; medición de corriente de 75mV de salida de derivación, soporte 0-5V, 0-20mA de salida de Hall; RS485 (Protocolo Modbus)

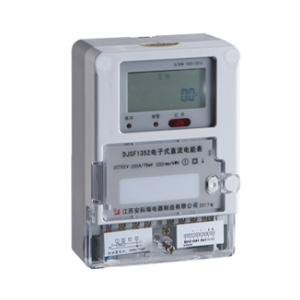

		DJSF1352	Montado en pared, voltaje de medición DC, corriente, potencia; energía de medición DC; voltaje de conexión directa 0-1000V; la medición de corriente admite Salida de derivación de 75mV, admite Salida de 0-5V, 0-20mA de Hall; RS485 (Protocolo Modbus)

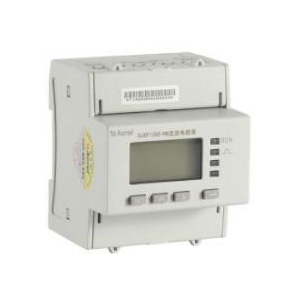

		DJSF1352-RN	Din-Rail montado, soporte opcional de dos canales de voltaje de CC, corriente, medición de potencia; medir la energía de CC; voltaje de conexión directa 0-1000V; medición de corriente de 75mV de salida, Hallsensor0-5V de soporte, salida 0-20mA; comunicación RS485 (Protocolo Modbus)

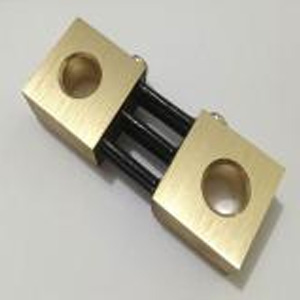

Disco		AFL-T	Especificación común: 300A/75mV

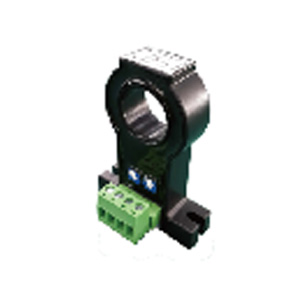

Sensor Hall		AHKC	Especificación común: 1000A/5V
