Solución de monitoreo y gestión del consumo de energía de la estación base

Descarga de la solución

Es necesario medir y monitorear los parámetros eléctricos y medir la energía en el lado de CA de la estación base de la torre, como la red estatal, diesel, aire acondicionado, iluminación, fuente de alimentación, etc. En el lado DC, es necesario monitorearMedidor eléctrico DCParámetros y medir la energía, como dispositivos de comunicación de la estación base, baterías y otros dispositivos que funcionan con una fuente de alimentación de 48V. Los datos pueden ser cargados en tiempo real por RS485.

Acrel Meter Pue Data Center Structure

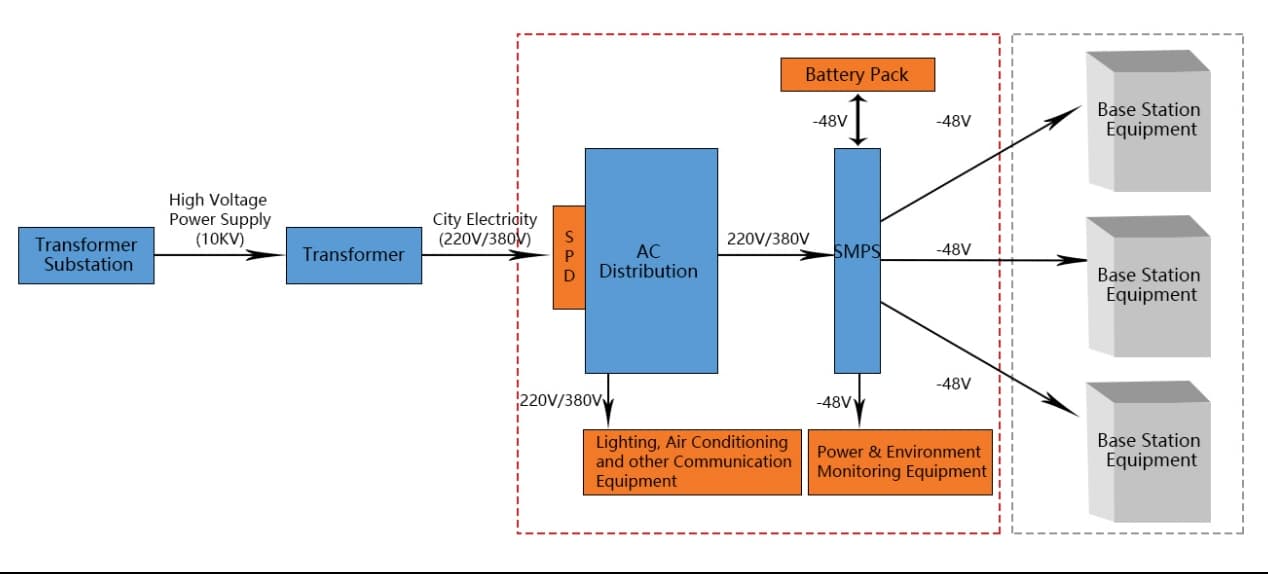

Acrel Pue Data Center Structure

Pue Data Center Structure

Funciones principales del medidor inteligente Acrel en la estación base

Medición: Multi circuitos de voltaje, corriente, potencia, energía y otros parámetros eléctricos.
Comunicación: RS485 Modbus-RTU,NB o 4G
Certificado: Con CE e IEC
Precisión: 0. 5S o 1

Selección del producto del medidor inteligente Acrel en la estación base

Nombre	Imagen	Modelo	Función principal
Medidor de energía AC Multi circuitos		DTSD1352-xSyD	1. instalación: carril DIN 35mm
			2. circuitos X 3 fases y circuitos Y de entrada de CA monofásica, CTs externos, 50/60Hz
			3. Medición: voltaje, corriente, potencia, energía y otros parámetros
			4. Comunicación: RS485 Modbus RTU
Multi circuitos DC medidor de energía		AMC16-DETT	1. instalación: carril DIN 35mm
			2. 6 circuitos de entrada DC, entrada de voltaje de-48V, entrada de corriente por 5V salida sensor de corriente de efecto Hall
			1. medición: voltaje DC, corriente, potencia, energía y otros parámetros
			2. Con fuente de alimentación interna de ± 12V para sensor de corriente de efecto Hall
			3. Comunicación: RS485 Modbus RTU
Medidor de energía inalámbrico		ADW350
			2. 3 circuitos de entrada DC o 1 circuito de 3 fases de entrada AC
			3. Medición: voltaje, corriente, potencia, energía y otros parámetros
			4. Comunicación: NB o 4G
Sensor Hall		AHKC	Relación: 1000A/5V
			Especificación común: 1000A/5V
