Soluciones de gestión y monitoreo de energía para centros de datos

Es necesario monitorear en tiempo real y centralizar el consumo de energía en el centro de datos y los datos se pueden mostrar en HMI, y subido al sistema de monitoreo de Energía y Medio Ambiente por RS485 en la pantalla táctil y realizar el monitoreo en tiempo real del sistema de distribución de energía completa. Al mismo tiempo, puede realizar un análisis de eficiencia energética para reducir el consumo de energía.

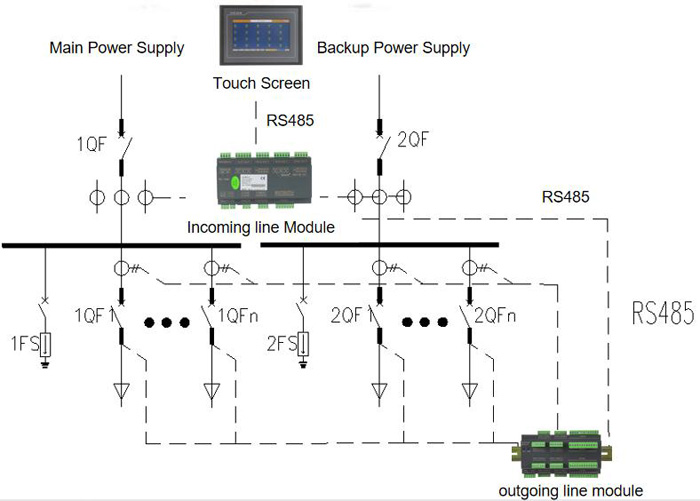

Estructura del sistema de monitoreo y gestión de energía del centro de datos Acrel

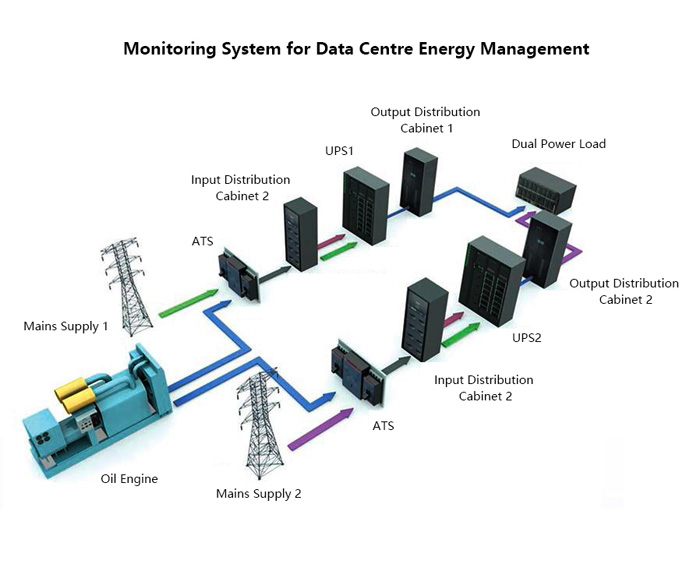

Acrel Data Center Energy Monitoring Management Solution

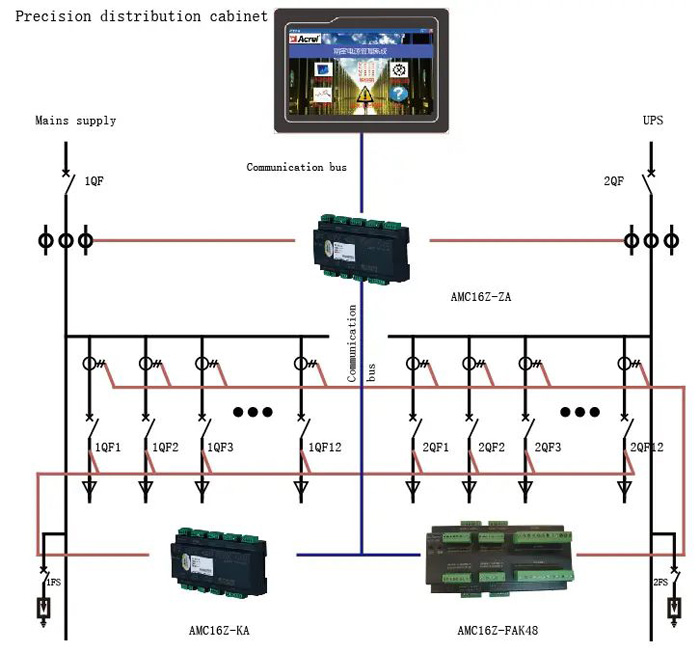

Structure of Acrel Data Center Energy Monitoring & Management System

DC Network Solution

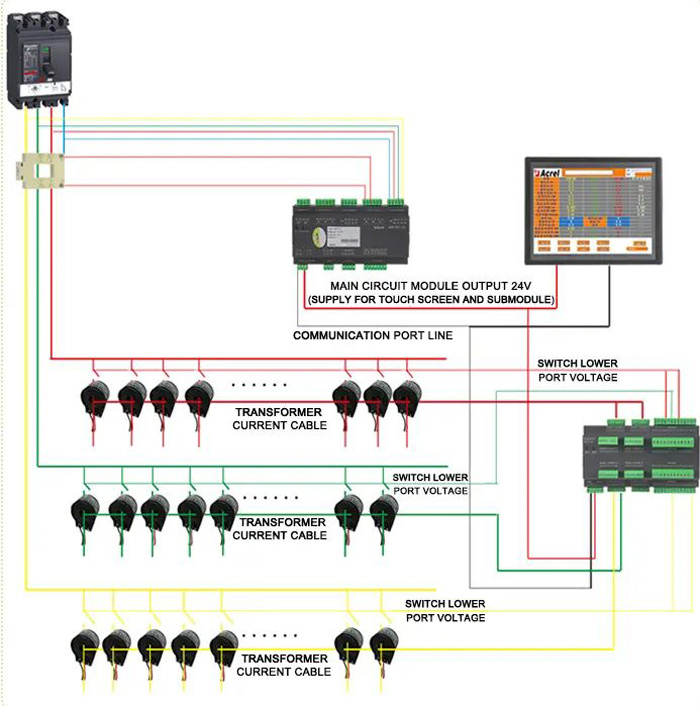

Structure of Acrel Data Center Energy Monitoring & Management System

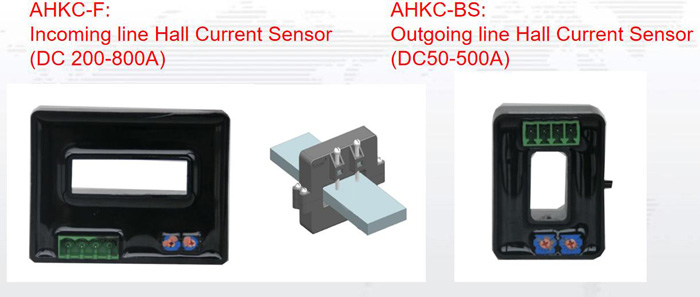

Hall Current Sensor

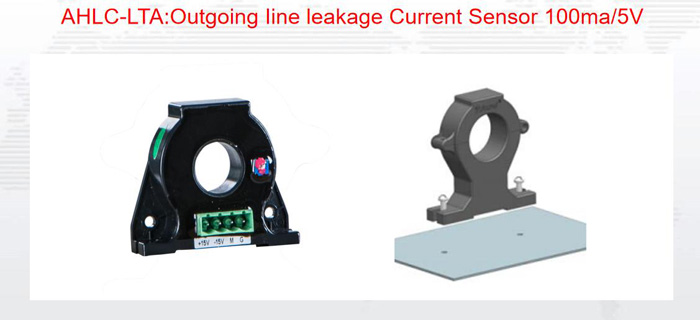

Current Sensor

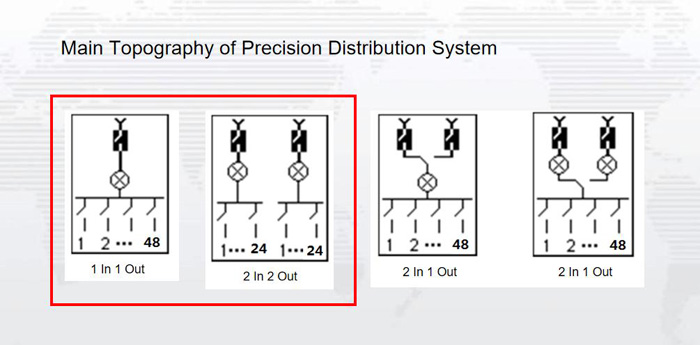

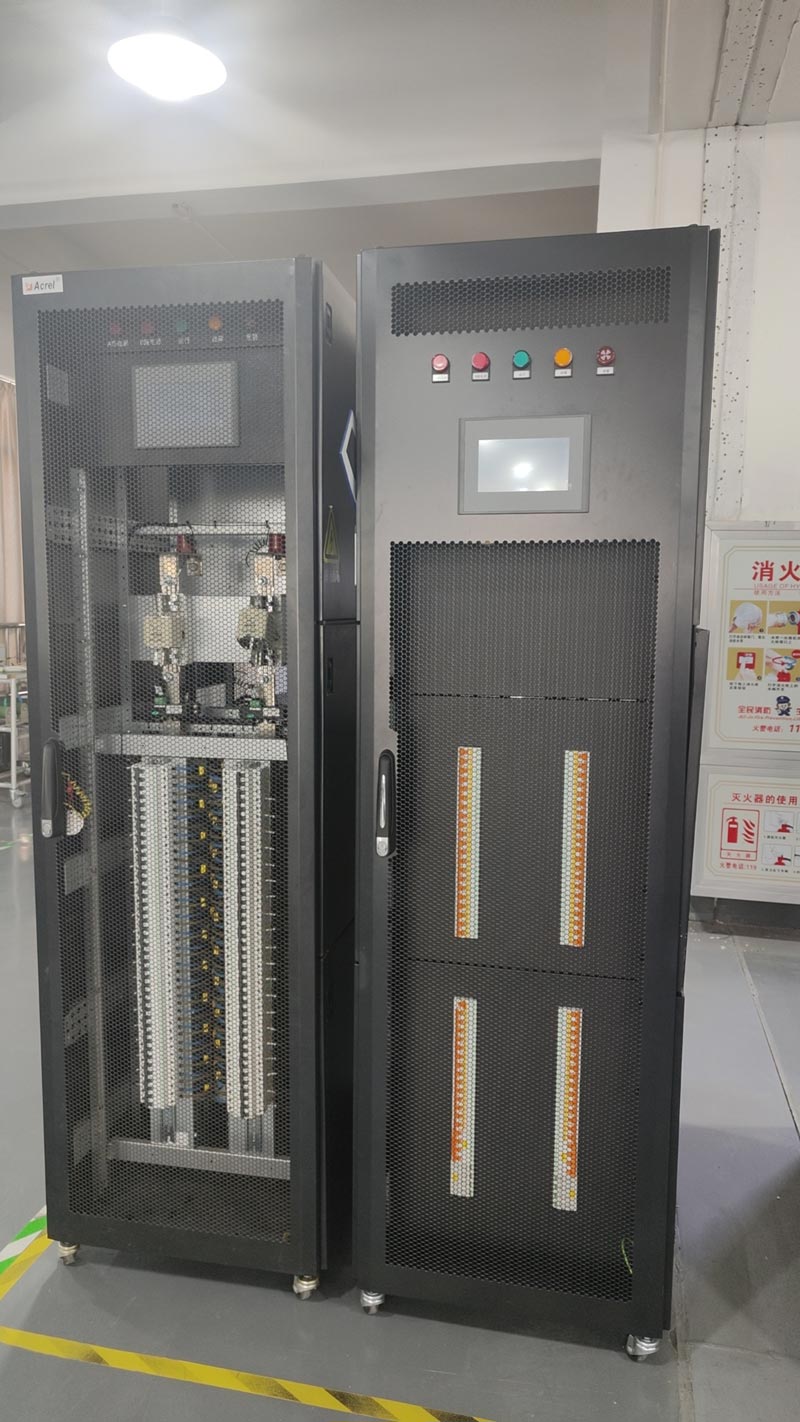

Precision Distribution System

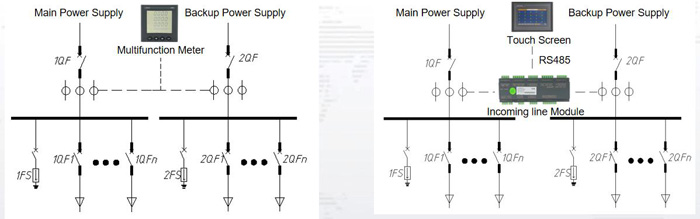

Acrel Power Meter Manufacturers

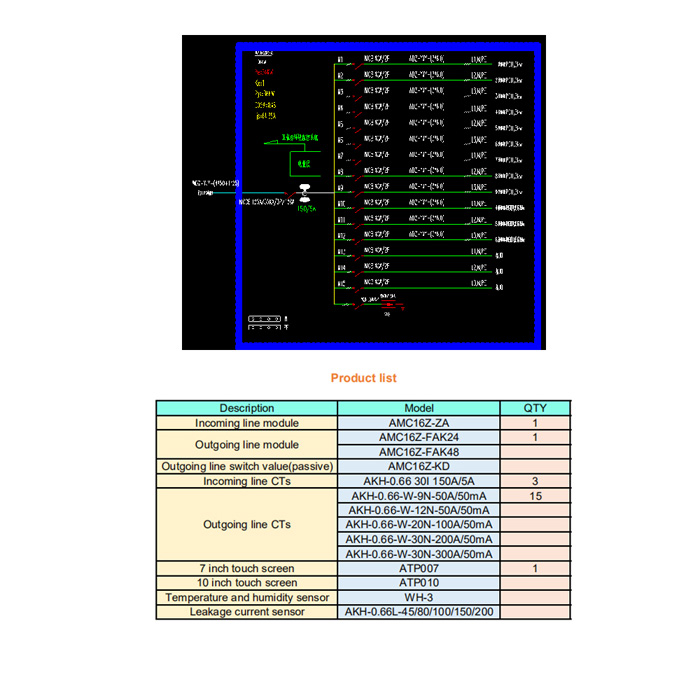

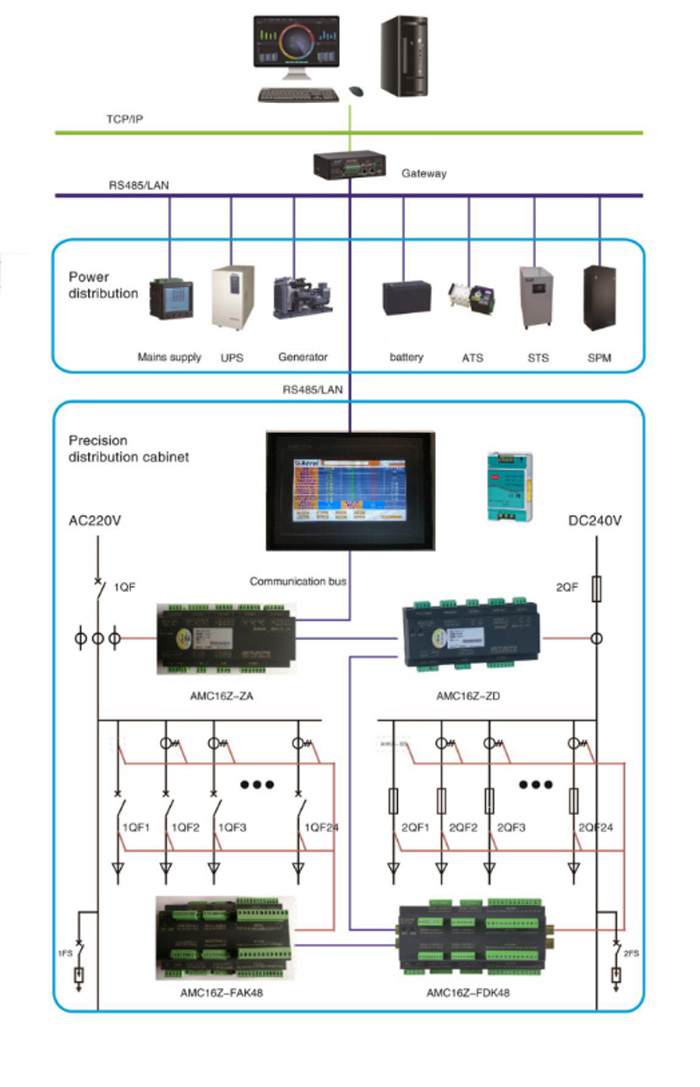

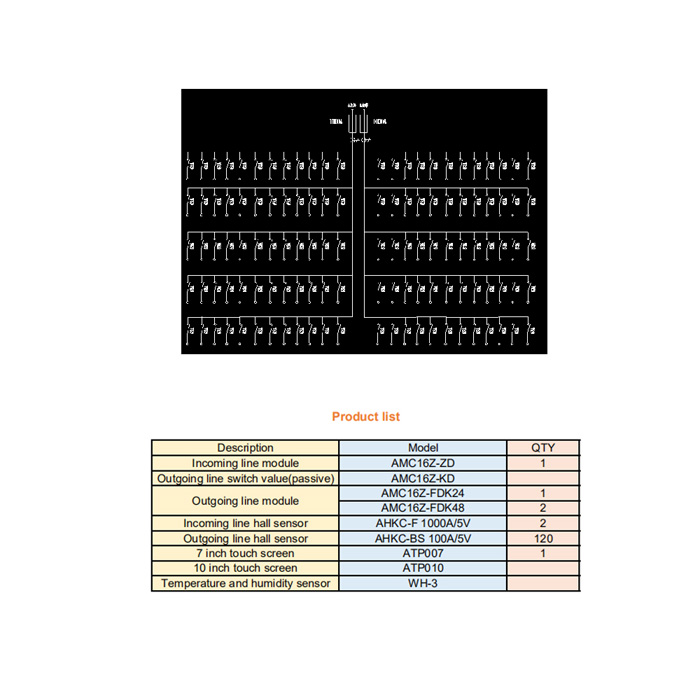

Structure of Acrel Data Center Energy Monitoring & Management System

Selección de productos del sistema de monitoreo y gestión de energía del centro de datos Acrel

Nombre	Pic	Modelo	Función principal

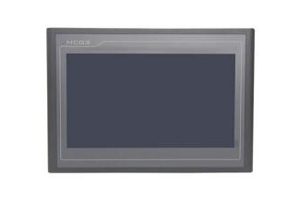

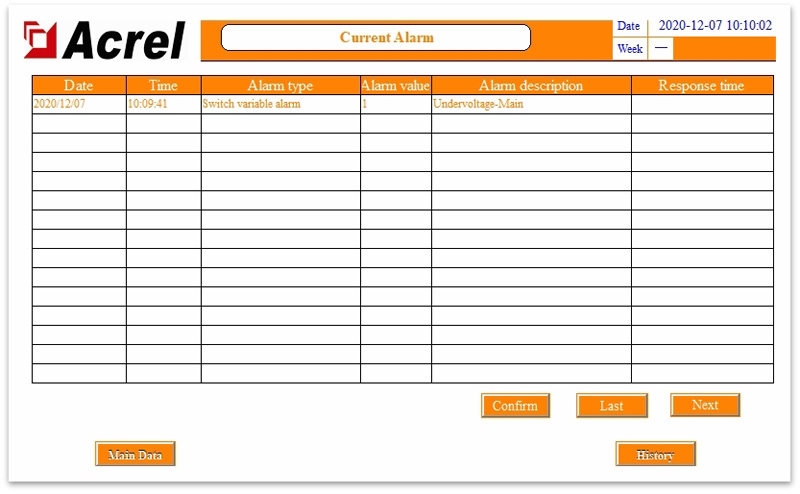

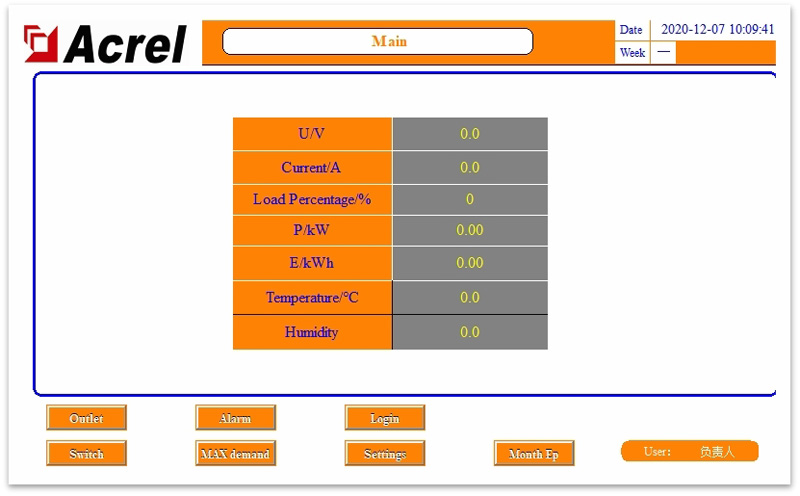

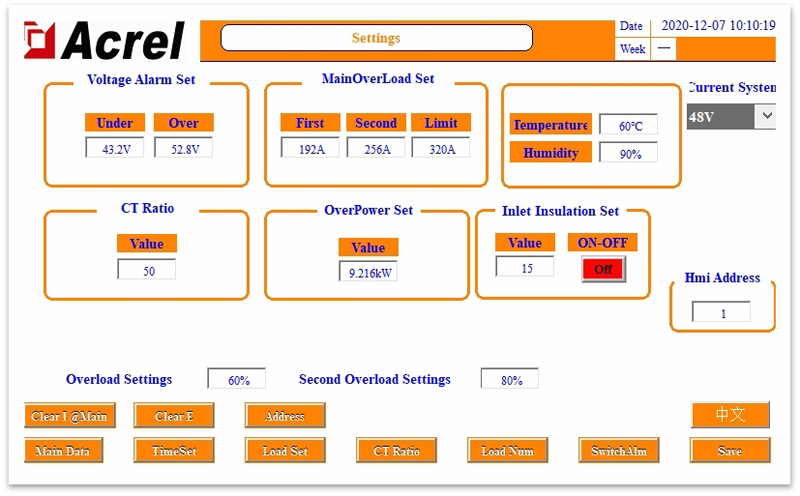

HMI		ATP007kt ATP010kt	1. Pantalla táctil de 7 o 10 pulgadas 2. Monitoreo en tiempo real y voltaje de visualización, corriente, potencia, energía, calidad de Potencia, estado del interruptor, curva de forma de onda y así sucesivamente. 3. alarma del dispositivo de monitoreo, comunicación y otros parámetros se pueden configurar en la pantalla. 4. 2 RS485 Ethernet interfaz y 1, y los datos se pueden cargar por RS485 o RJ45.

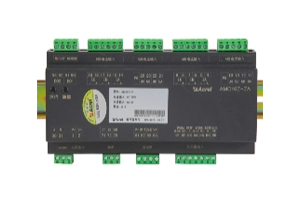

Módulo de monitoreo de línea entrante AC		AMC16Z-ZA	1. instalación: carril DIN 35mm 2. Medición: A circuitos trifásicos independientes B, 6DI2DO,2 corrientes de fuga, 1 Temp. Y humedad. 3. Con fuente de alimentación de salida DC 24V para Módulo de línea saliente y pantalla táctil. 4. Comunicación: RS485 Modbus RTU

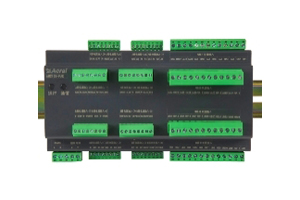

Módulo de monitoreo de línea saliente AC		AMC16Z-FAK24 AMC16Z-FAK48	1. instalación: carril DIN 35mm 2. Puede medir hasta 16 circuito trifásico o 48 circuito monofásico 3. DC24V fuente de alimentación 4. Comunicación: RS485 Modbus RTU

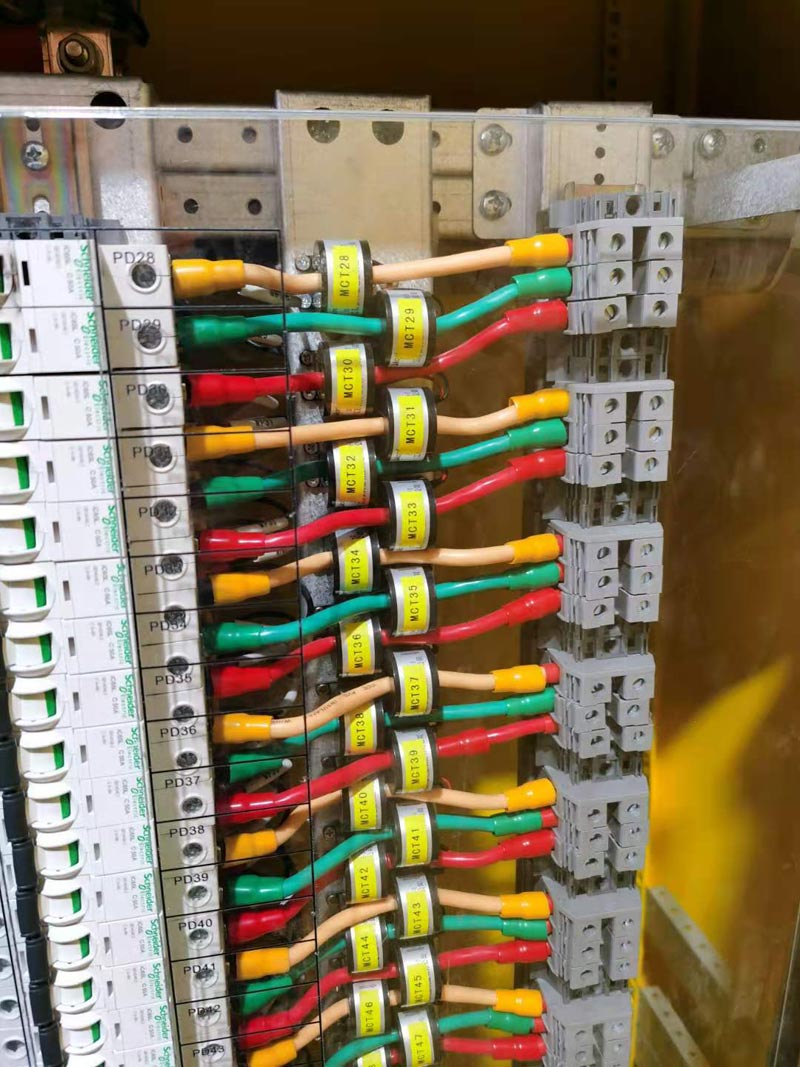

Transformador de corriente de línea saliente AC		AKH-0.66W	Relación actual: 100A/50mA Especificación común: 100A/50mA
Módulo de monitoreo de línea entrante DC		AMC16Z-ZD	1. instalación: carril DIN 35mm 1. Medición: A B circuitos independientes, 6DI2DO,1 Temp. Y humedad. 2. con fuente de alimentación de salida DC 24V para Módulo de línea saliente y pantalla táctil. 3. Comunicación: RS485 Modbus RTU

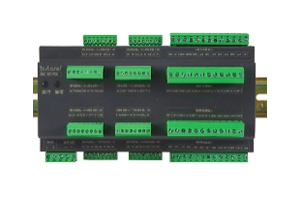

Módulo de monitoreo de línea saliente DC		AMC16Z-FDK24 AMC16Z-FDK48	1. instalación: carril DIN 35mm 2. Puede medir hasta 48 circuitos DC línea saliente 3. DC24V fuente de alimentación 4. Comunicación: RS485 Modbus RTU
Módulo de monitoreo de aislamiento de línea entrante DC		AMC16Z-ZJY	1. instalación: carril DIN 35mm 2. medir una resistencia de aislamiento de tierra del circuito de CC independiente B del bus principal 3. DC24V fuente de alimentación 4. Comunicación: RS485 Modbus RTU

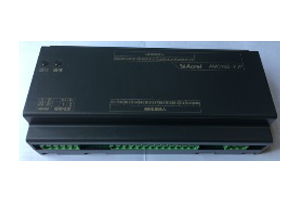

Módulo de monitoreo de aislamiento de línea saliente DC		AMC16Z-FJY	1. instalación: carril DIN 35mm 2. medir 24 circuitos resistencia de aislamiento de tierra de la línea de salida DC

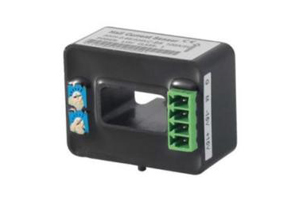

DC línea saliente sensor de corriente efecto Hall		AHKC-BS	Relación actual: 100A/5V Especificación común: 100A/5V
