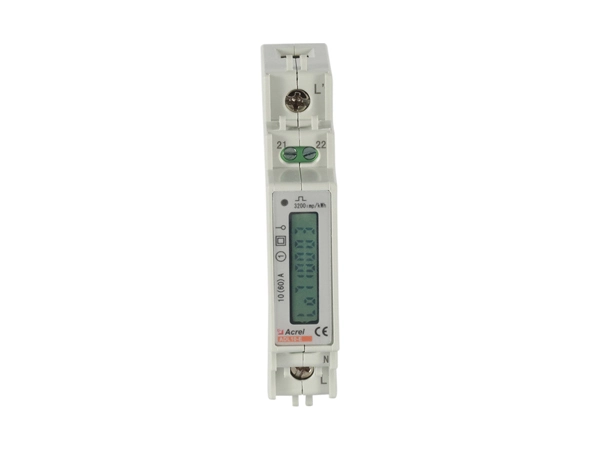

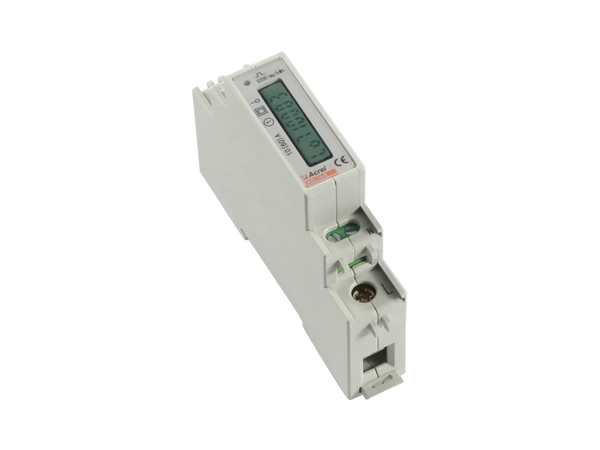

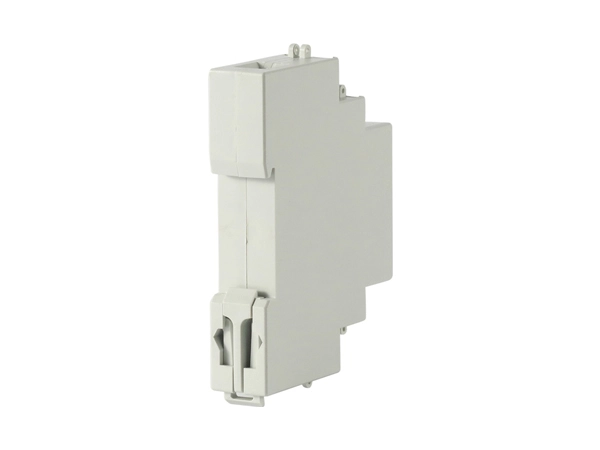

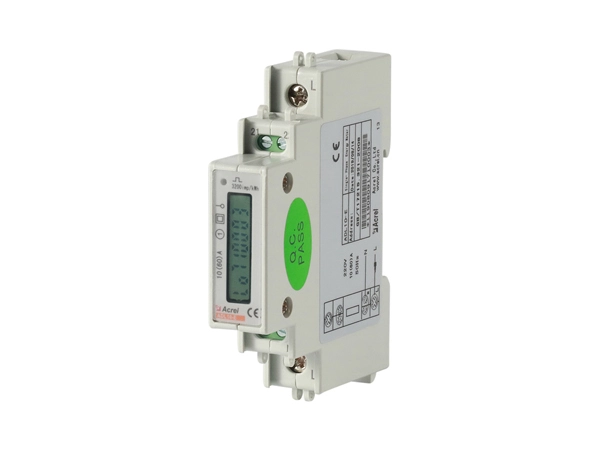

din rail single phase electronic energy meter

ADL10-E de energía eléctrica monofásica 1P

Name: ADL10-E de energía eléctrica monofásica 1P
Brand: Acrel Co.,Ltd.

ADL10-E medidor eléctrico monofásico está diseñado para la medición de energía monofásica en el sistema de bajo voltaje. El medidor cumple con los requisitos técnicos relacionados del medidor electrónico en los estándares IEC62053-21, IEC62053-22.

● Corriente de entrada 60A

● Pantalla LCD

● RS485 (MODBUS-RTU)

Contáctenos

Features Specifications Drawings

Características del ADL10-E medidor de energía eléctrica monofásico 1P

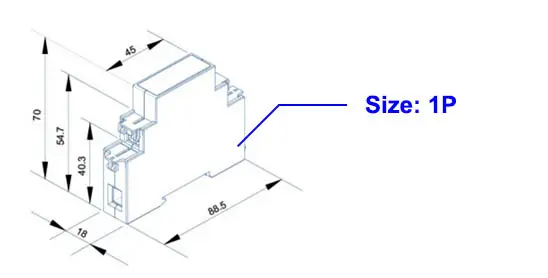

Pequeño tamaño compacto

● Dimensión (L * W * H): 18mm * 88mm * 70mm

Small Compact Size

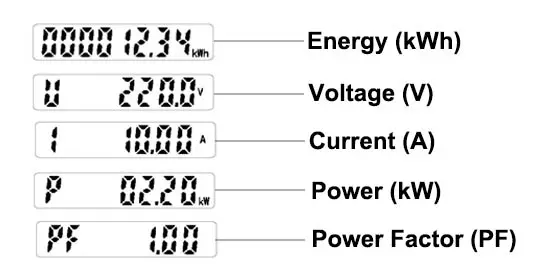

Medición de parámetros de electricidad diversa

● U (Voltaje)

● I (actual)

● P (Potencia)

● Q (potencia reactiva)

● S (potencia aparente)

● PF (factor de potencia)

● KWh (kilovatios-hora)

● KVarh (Kilovar-horas)

Diverse Electricity Parameters Measurement

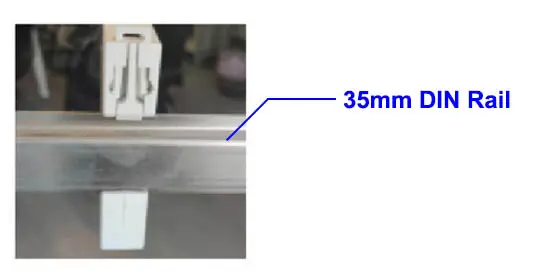

Instalación de carril DIN

● Carril DIN estándar de 35mm

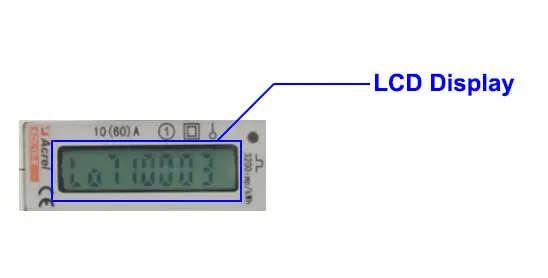

Pantalla LCD

● 8 dígitos

LCD Display

Especificaciones del medidor de energía eléctrica monofásico ADL10-E 1P

Función	Función	Descripción de la función	Función proporcionar
	Medición de kWh	KWh activo monofásico (positivo y negativo)	■
	Medición de parámetros eléctricos	Voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia y frecuencia	■
	Pantalla LCD	Pantalla LCD de sección de 8 bits	■

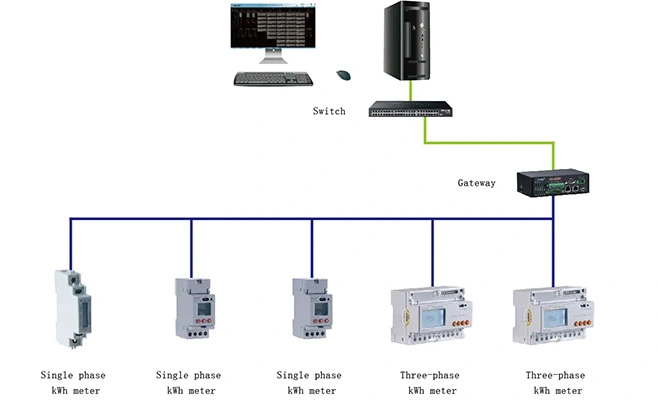

	Comunicación	Interfaz de comunicación: RS485, protocolo de comunicación: MODBUS-RTU	D
Rendimiento eléctrico	Voltaje de entrada	Tensión de referencia	AC220V
		Frecuencia de referencia	50Hz
		Consumo de energía	<10VA
	Corriente de entrada	Corriente básica	10A
		Corriente máxima	60A
		Corriente inicial	0,004Ib
		Consumo	<4VA (corriente máxima)
Rendimiento mecánico	Rendimiento de medición	Precisión de la medición	1 clase
	Rendimiento de medición	Rango de medición	000000,00 ~ 999999,99kWh
	Comunicación	Interfaz	RS485(A +, B-)
		Modo de conexión	Conductores de par trenzado blindados
		Protocolo	MODBUS-RTU
	Esquema (longitud × anchura × altura)	18mm × 96mm × 70mm
Entorno DE TRABAJO	Rango de temperatura	Temperatura DE TRABAJO	-25 °C ~ 55 °C
	Rango de temperatura	Temperatura de almacenamiento	-40 °C ~ 70 °C
	Humedad relativa		≤ 95% (sin condensación)
	Altitud		<2000m
