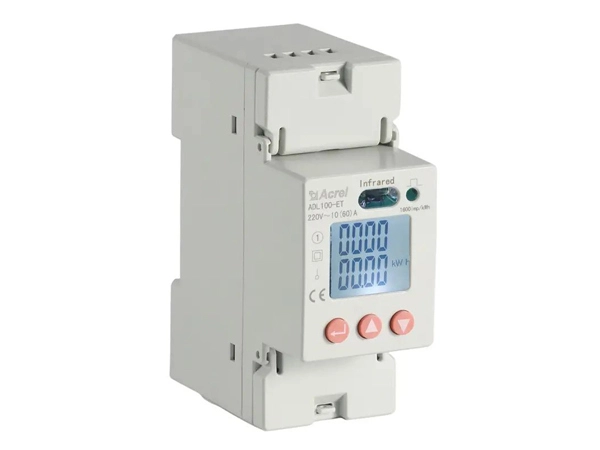

Medidor de energía eléctrica monofásico ADL100-ET 2P

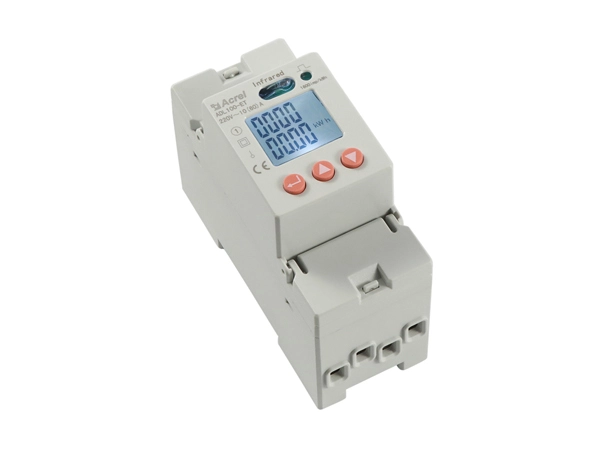

Name: Medidor de energía eléctrica monofásico ADL100-ET 2P
Brand: Acrel Co.,Ltd.

ADL100-ET medidor eléctrico monofásico está diseñado para la medición de energía activa monofásica en sistemas de bajo voltaje; al mismo tiempo, puede medir los parámetros eléctricos como voltaje, corriente, potencia, y así sucesivamente. También hay RS-485 que se puede elegir. EstoADL100El medidor de potencia tiene ventajas de menor volumen, alta precisión, buena EMC, fácil instalación, etc. todos los medidores cumplen con los requisitos técnicos relacionados del electrónico en el medidor de potencia IEC62053-21, los estándares IEC62053-22.

● Tarifa Multi-tasa/Flexible

● HMI para la configuración de parámetros

● RS-485 (MODBUS-RTU)

Contáctenos

Features Specifications Drawings

Características del medidor de energía eléctrica monofásico ADL100-ET 2P

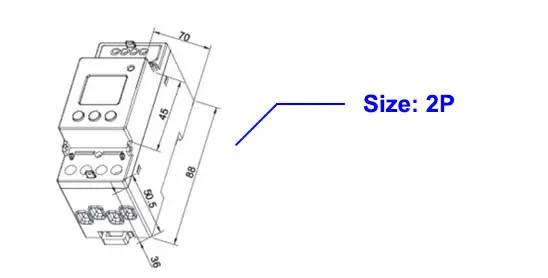

Pequeño tamaño compacto

● Dimensión (L * W * H): 36mm * 88mm * 70mm

Small Compact Size

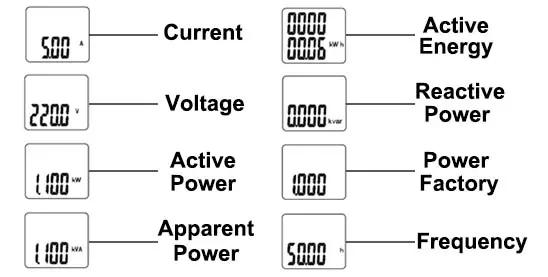

Medición de parámetros de electricidad diversa

● U (Voltaje)

● I (actual)

● P (Potencia)

● Q (potencia reactiva)

● S (potencia aparente)

● PF (factor de potencia)

● KWh (kilovatios-hora)

● KVarh (Kilovar-horas)

Diverse Electricity Parameters Measurement

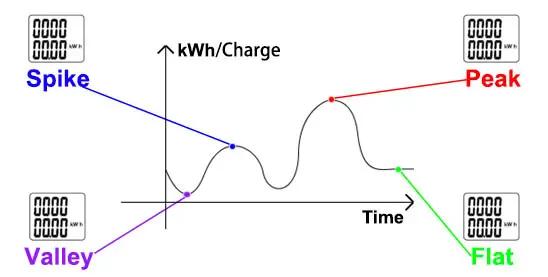

Tarifa Multi-tasa/Flexible

● 4 Zona horaria

● Tasa arancelaria 4 (pico, pico, plano, valle)

● Lista de período de tiempo 2

● 14 Período de tiempo por día

Multi-rate/Flexible Tariff

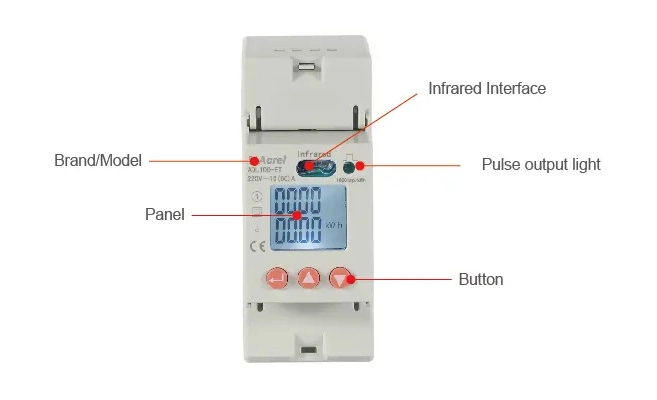

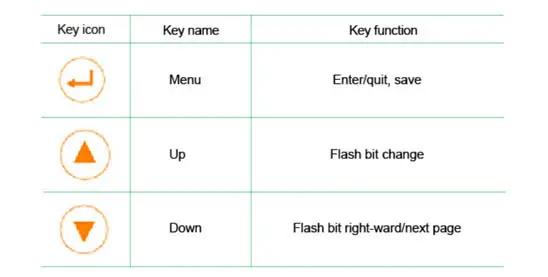

HMI para la configuración de parámetros

● Código

● Protocolo

● Dirección

● Tasa de baudios

● Paridad

● Toda la pantalla

HMI for Parameters Setting

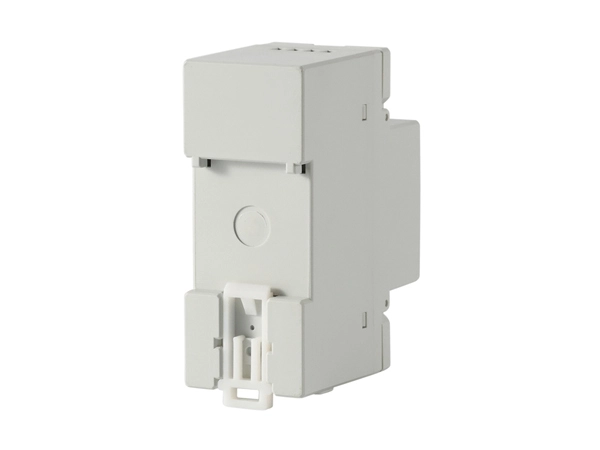

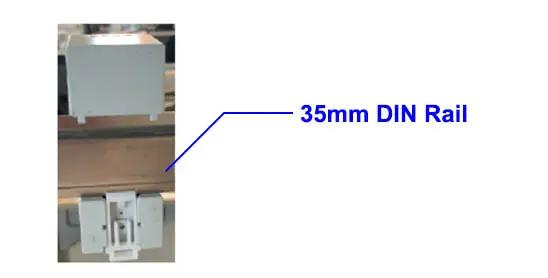

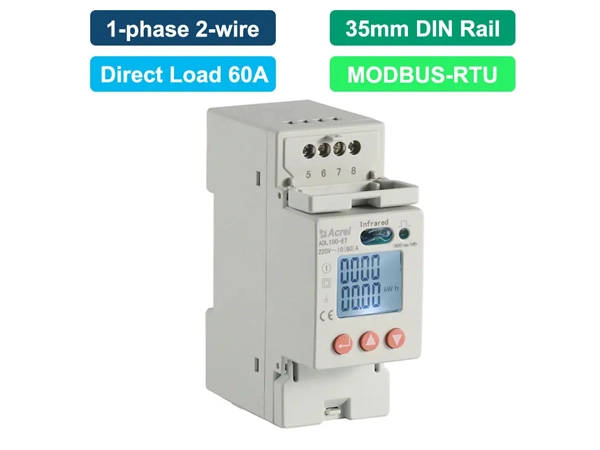

Instalación de carril DIN

● Carril DIN estándar de 35mm

DIN Rail Installation

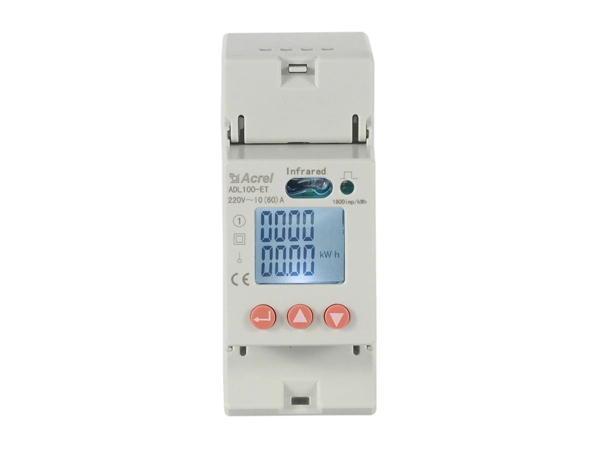

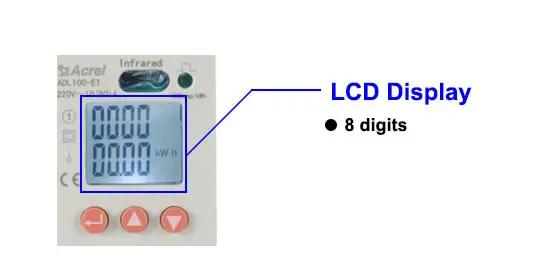

Pantalla LCD

● 8 dígitos

LCD Display

Especificaciones del medidor de energía eléctrica monofásico ADL100-ET 2P

Función	Función	Descripción de la función	Función proporcionar
	Medición de kWh	KWh activo monofásico (positivo y negativo)	■
	Medición de parámetros eléctricos	Voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia y frecuencia	■
	Pantalla LCD	Pantalla LCD de sección de 8 bits	■
	Programación clave	3 claves para establecer parámetros como código, dirección, tasa de baudios, múltiples tarifas y protocolo de comunicación	■
	Salida de pulso	Salida de pulso de energía activa	■
	Multi-Tarifa	Adaptar 4 zonas horarias, 2 listas de intervalos de tiempo, 14 intervalos de tiempo por día y 4 tarifas	□F

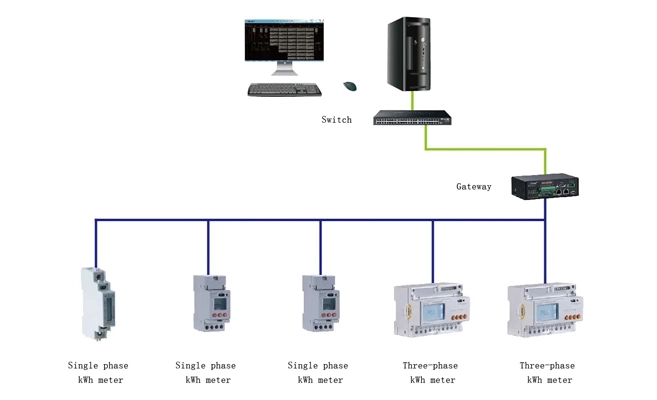

	Comunicación	Interfaz de comunicación: RS485, protocolo de comunicación: MODBUS-RTU	□C
	Comunicación	Comunicación infrarroja	■
Rendimiento eléctrico	Voltaje de entrada	Tensión de referencia	AC 220V
		Frecuencia de referencia	50Hz
		Consumo de energía	<10VA
	Corriente de entrada	Corriente básica	10A / 20A
		Corriente máxima	60A / 100A
		Corriente inicial	4 ‰Ib
		Consumo	<4VA (corriente máxima)
	Rendimiento de medición	Precisión de la medición	1 clase
	Rendimiento de medición	Rango de medición	000000,00 ~ 99999999kWh
	Precisión del reloj		Error ≤ 0. 5S/D
	Pulso activo	Anchura del pulso	80 ± 20ms
	Pulso activo	Pulso constante	1600imp/kWh, LED
	Comunicación	Interfaz	RS485(A +, B-)
		Modo de conexión	Conductores de par trenzado blindados
		Protocolo	MODBUS-RTU
Rendimiento mecánico	Esquema (longitud × anchura × altura)	88mm × 36mm × 70mm
Entorno DE TRABAJO	Rango de temperatura	Temperatura DE TRABAJO	-25 °C ~ 55 °C
	Rango de temperatura	Temperatura de almacenamiento	-40 °C ~ 70 °C
	Humedad relativa		≤ 95% (sin condensación)
	Altitud		<2000m
