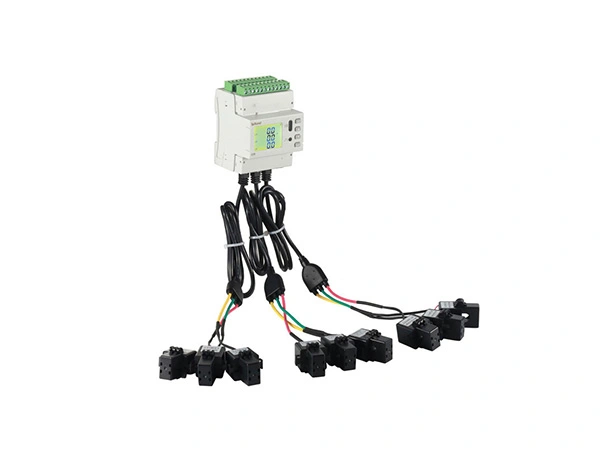

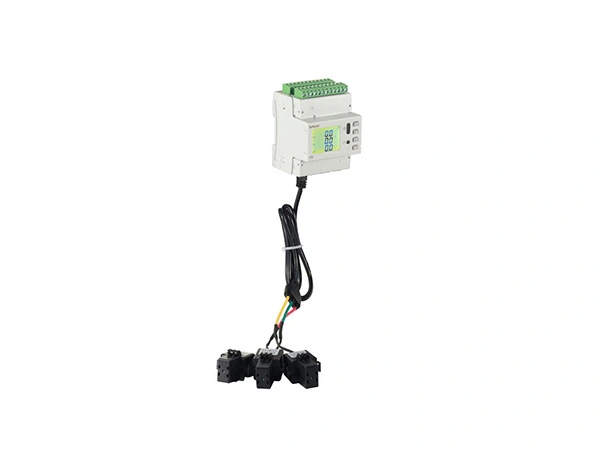

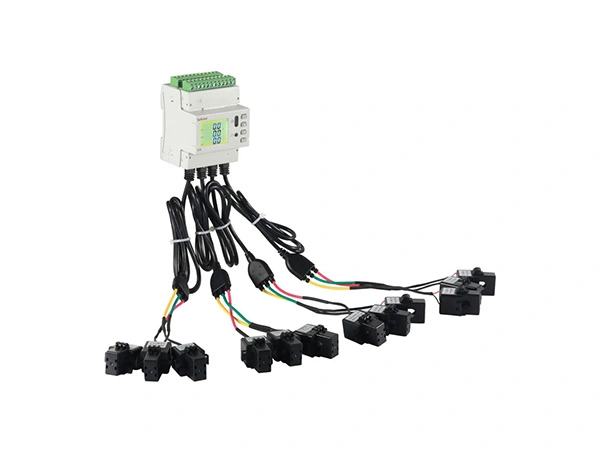

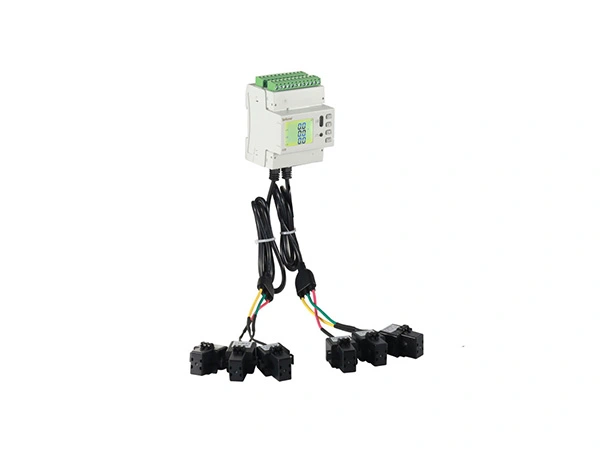

Medidor de energía trifásico de múltiples circuitos ADW210

Monitoreo: Hasta 4 circuitos trifásicos o 12 circuitos de 1 fase.
Medición: kWh, kVarh, corriente, voltaje, potencia, armónico 2 ~ 31, etc.
Tensión nominal: 3x380V ~ 456Vac L-L y 3x220 ~ 264Vac L-N
Calificación actual: 5A, 100A, 400A o 600A AC (con CTs externos)
Frecuencia: 45 ~ 65Hz
Comunicación: RS485 (MODBUS-RTU)
Función extra: Comunicación inalámbrica (4G, WiFi, LoRa y etc.); Medición de la temperatura del cable; Función DO/DI

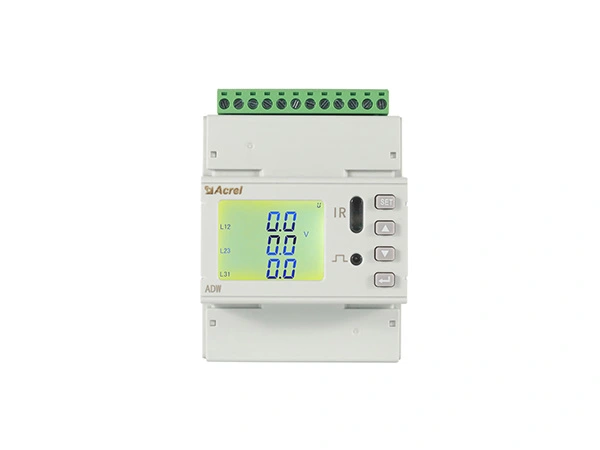

Pantalla: LCD
Dimensión: 87,8*72*97,7mm(L * W * H) --- Cuerpo principal
Cableado: 3 fases de conexión de 4 cables y 3 fases
Instalación: 35mm DIN Rail
Estándar Y CERTIFICADO: CE; LVD

Contáctenos Descarga manual

Features Specifications Details Download

Características de ADW210 Multi Circuitos Medidor de energía trifásico

El medidor de potencia multibucle de la serie ADW210 se utiliza principalmente para la medición de parámetros totalmente eléctricos del circuito trifásico. Los colegas pueden seleccionar la entrada actual de los cuatro circuitos máximos.ADW210Los productos de la serie están conectados por transformador de corriente de núcleo dividido, fácil de instalar en el sitio y realizar la comunicación inalámbrica remota a través de un módulo de comunicación inalámbrica.

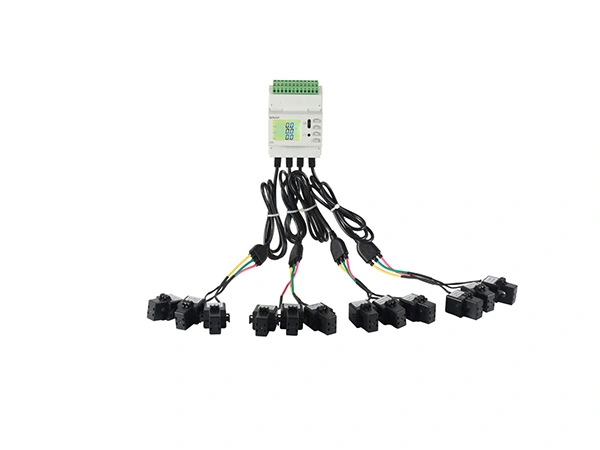

Cableado trifásico de 4 cables de ADW210 monitoreo 4 circuitos trifásicos

Cableado entre el cuerpo principal ADW210 y el módulo de función extra MTL & MK a través de la interfaz RJ45

Cableado entre 1 cuerpo principal ADW210 y 1 módulo de comunicación AWT100

Cableado entre más de 1 ADW210 Cuerpos Principales y 1 Módulo de Comunicación AWT100

Cableado trifásico de 3 hilos

Cableado trifásico de 4 hilos

Especificaciones del medidor de energía trifásico de múltiples circuitos ADW210

1. Función

Función	Descripción
Energía Medición	KWh (positivo y negativo)
	Kvarh (positivo y negativo)
	A,B,C trifásico positivo kWh
Parámetro eléctrico	U, I, P, Q, S, PF, Hz
Armónico	2-31 ° voltaje y corriente armónica
Comunicación	RS485 (MODBUS-RTU); tasa de baudios 1200 ~ 38400
Programación Clave	4 teclados para configurar la comunicación y los parámetros
Pantalla	Pantalla LCD, 8 dígitos
Alarma LED	Sobretensión, sobrecorriente, fase de interrupción
Registro de datos	Máximo kWh demandado y el tiempo que sucedió.
SOE	Hasta 200 unidades, registra el estado de apagado de DO/DI
Salida de pulso	Salida de pulso optoacoplador activo con colector abierto
Multi-tasa/Arancel	4 zonas horarias y 12 períodos de tiempo

2. Función del módulo expandido

Módulo ampliado	Descripción
AWT100 Comunicación Módulo	4G (módulo general global)
	2G
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	NB-IoT
-MK Swtich Módulo	12 × DI (entrada)	Entrada de contacto seco con fuente de alimentación incorporada
	4 × DO (salida)	Relé de salida de contacto normalmente abierto; clasificación AC 250V/3A ,DC 30V/3A
	Fuente de alimentación	DC 12V; consumo: ≤ 1W; interfaz RJ45
	Comunicación	Interfaz RJ45; MODBUS-RTU (comunicación con el cuerpo principal)
-MTC Temperatura Y Corriente residual Medición Módulo	Medición de la temperatura	-20 °C ~ + 100 °C
	Medición de corriente residual	10 ~ 3000 mA
	Exactitud	Temperatura: ± 2 ℃; Corriente residual: 1% (clase 1)
	Fuente de alimentación	DC 12V; consumo: ≤ 1W; interfaz RJ45
	Comunicación	Interfaz RJ45; MODBUS-RTU (comunicación con el cuerpo principal)

3. parámetros técnicos (prototipo/cuerpo principal)

Parámetros	Descripción
Entrada	Voltaje	AC 3 × 220V/380V
		Sobrecarga: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal Valor/1s
		Consumo de energía: ≤ 0.5VA
	Corriente	AC 5A, 100A, 400A, 600A;(TC externo de tipo abierto)
		Sobrecarga: 1,2 veces el valor nominal (continuo); 10 veces De valor nominal/1s
		Consumo de energía: ≤ 0.5VA
	Frecuencia	45 ~ 65Hz
Medición Exactitud	Voltaje y corriente	0,5 de clase
	Potencia activa	Clase 1
	Potencia reactiva	Clase 2
	Frecuencia	0,05Hz
	2 ~ 31 ° armónico	± 1%
Potencia auxiliar	AC/DC 85 ~ 265V; consumo ≤ 10VA;
EMC	Mejor que el grado 3
Seguridad	Soportar el voltaje	> AC 2000V/1min
Seguridad	Resistencia de aislamiento	> 100MΩ
Medio ambiente	Temperatura DE TRABAJO	-20 °C ~ + 60 °C
	Temperatura de almacenamiento	-40 °C ~ + 70 °C
	Humedad	≤ 95% (sin condensación)
	Altitud	≤ 2500m

4. parámetros técnicos (transformador actual emparejado)

CT emparejado	Corriente primaria	Corriente secundaria	Apertura (tamaño del agujero)	AccuraClase CY
AKH-0.66/K-ARV 10N	5A	1,25 mA	10mm	0,5 de clase
AKH-0.66/K-φ 16N	100A	20mA	16mm	0,5 de clase
AKH-0.66/K-φ 24N	400A	100mA	24mm	0,5 de clase
AKH-0.66/K-φ 36N	600A	100mA	36mm	0,5 de clase

Detalles del medidor de energía trifásico de múltiples circuitos ADW210

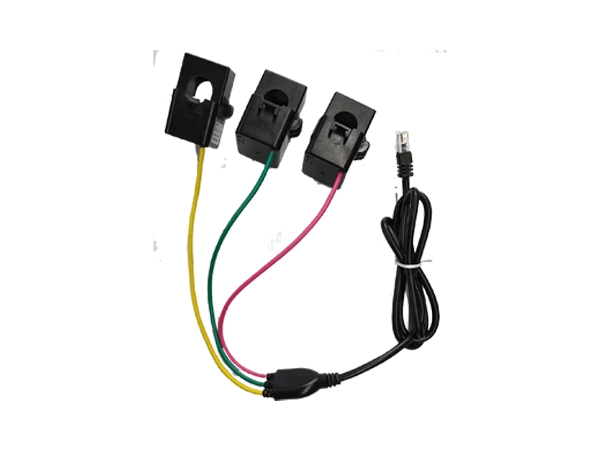

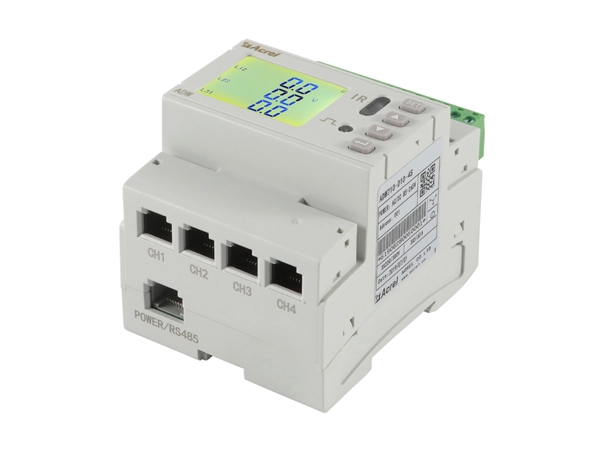

Monitoreo Multi-circuitos ● Monitoree hasta 4 × circuitos trifásicos en total ● CTs emparejados con especificaciones de 5A/1,25mA; 100A/20mA; 400A/100mA o 600A/100mA ● Conexión externa de CTs con interfaz RJ12 del cuerpo principal ADW210
Módulo de comunicación ampliado --- AWT100 ● 4G (módulo general global) ● WiFi ● LoRaWAN ● LoRa ● NB-IoT
Módulo de medición de temperatura y corriente residual del cable --- MTL ● Medición de temperatura:-20 ℃ ~ + 100 ℃ ● Medición de corriente residual: 10 ~ 3000 mA ● Precisión: Temperatura: ± 2 ℃; Corriente residual: 1% (Clase 1)
Módulo de función extra con interruptor DO/DI --- MK ● 12 canal DI (entrada digital) ● 4 canal DO (salida digital)
