Acrel ADW300 Medidor de potencia trifásico inteligente inalámbrico

Name: Acrel ADW300 Medidor de potencia trifásico inteligente inalámbrico
Brand: Acrel Co.,Ltd.

● Métodos de comunicación: 4G LTE, WiFi, LoRa, LoRaWAN, NB-IoT, RS485

● Protocolo de comunicación: MQTT, MODBUS-RTU, MODBUS-TCP

● Medición: Potencia activa trifásica, potencia reactiva, corriente, voltaje, armónico y etc.

● Escenario de aplicación: Edificio, fábrica, redes inteligentes, Sala DB y etc

● Voltaje nominal: hasta 3x660 ~ 792Vac L-L

● Corriente nominal: 3x1(6)A AC (a través de CTs)

● Programación HMI: Configuración de la relación CT/PT, cableado de fase, comunicación y etc

● Estándar Y CERTIFICADO: CE; IEC; LVD

Contáctenos Descarga manual

Features Specifications Details Download Video

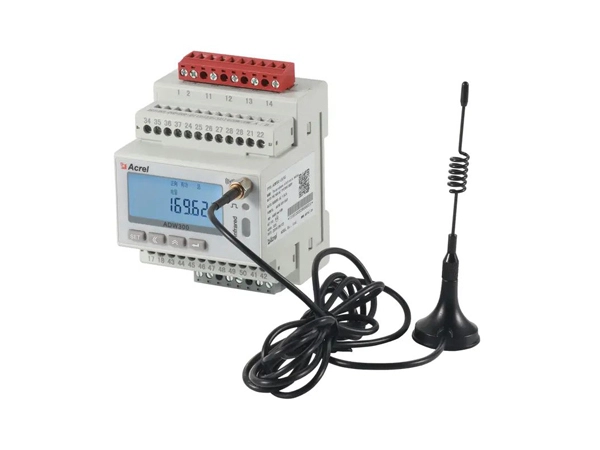

Características del medidor de potencia trifásico inteligente inalámbrico Acrel ADW300

Acrel Smart Meter Introduction

Acrel300 Iot Energy Managment System

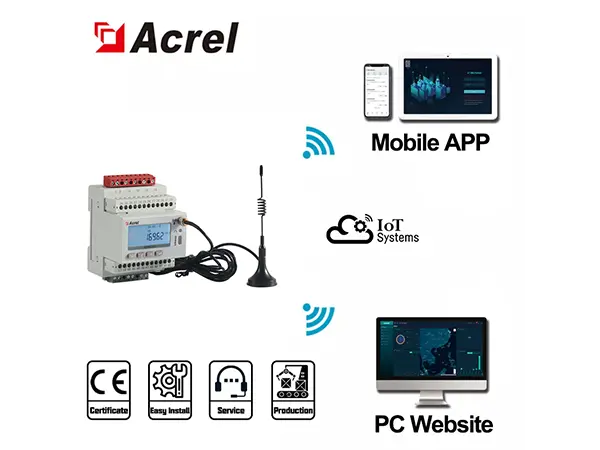

Los medidores de energía inalámbricos ADW300 tienen múltiples módulos de comunicación incorporados diseñados para diferentes situaciones cuando se combinan con sistemas de administración de energía IoT u otras demandas de conexión remota.

Mientras tanto,Acrel ADW300El medidor de potencia IoT puede proporcionar varios módulos de función de extracción y varias mediciones de parámetros eléctricos para satisfacer diferentes solicitudes de los clientes. Además, como prueba de calidad, ADW300 cumple estrictamente con los estándares de IEC 62052, IEC 62053 y LVD.

Nota: Si tiene requisitos especiales para el medidor de potencia ADW 300 IoT, por ejemplo, otro ancho de banda y solución de comunicación o fuente de alimentación y tamaño especiales, no dude en contactarnos.

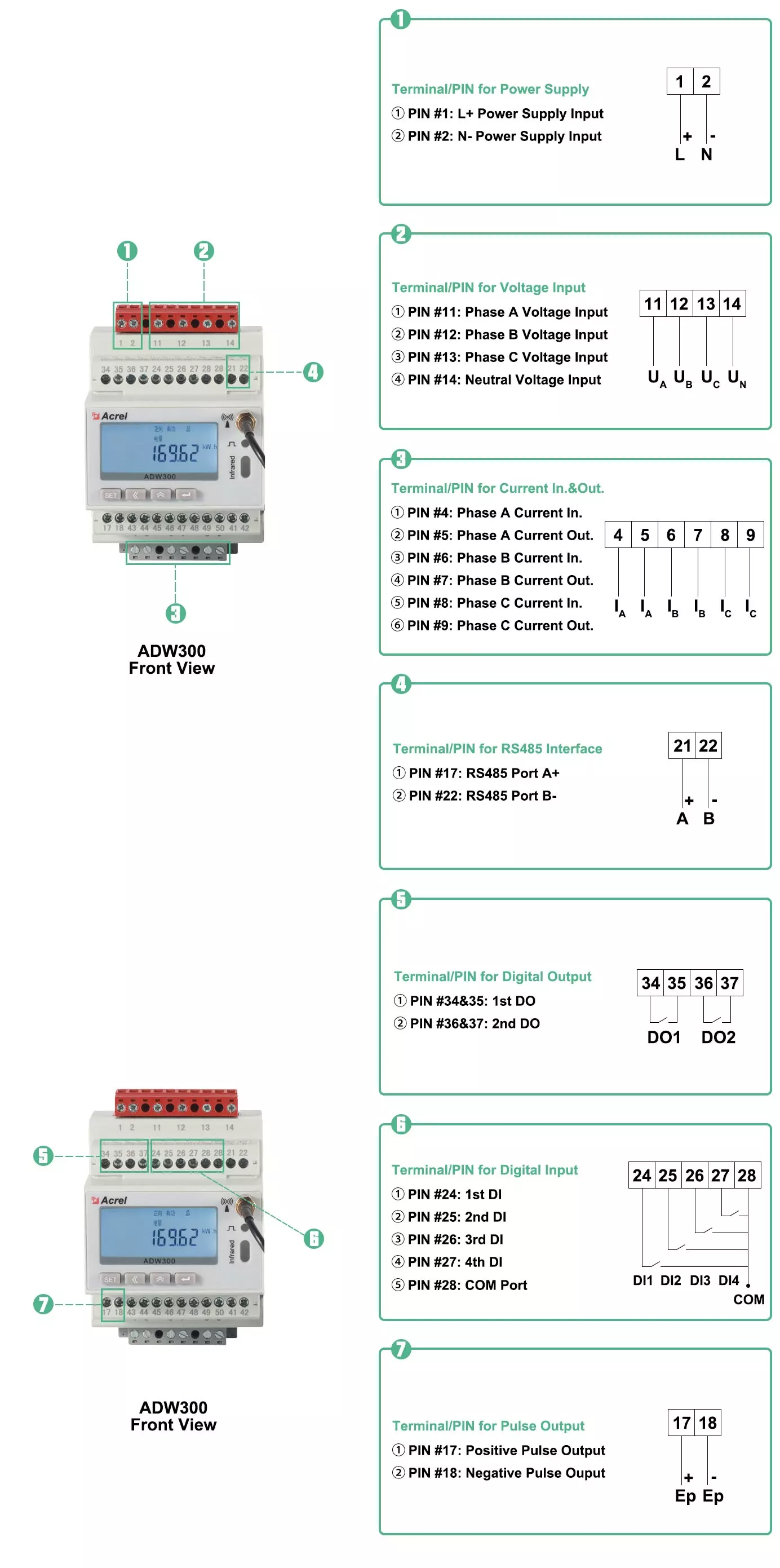

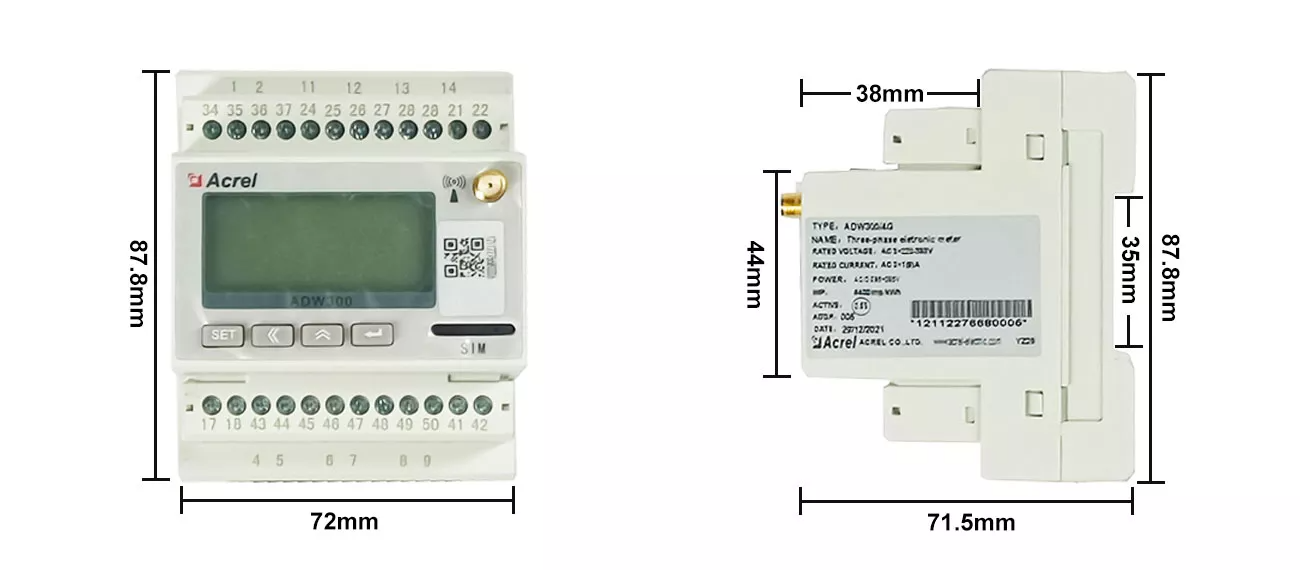

Acrel300 Smart Iot Smart Energy Meter Pin Overview

● Tensión trifásica, corriente, frecuencia, potencia, potencia total (activa, reactiva, aparente), ángulo de fase de voltaje y corriente, voltaje y desequilibrio de corriente

● Voltaje, armónico total actual y armónico 2do A 31o.

● Registro de valores extremos de voltaje, Corriente y Potencia en el mes actual y el mes pasado.

● Corriente máxima, demanda de energía y demanda de energía en tiempo real.

Acrel300 Smart Iot Smart Energy Meter Customer

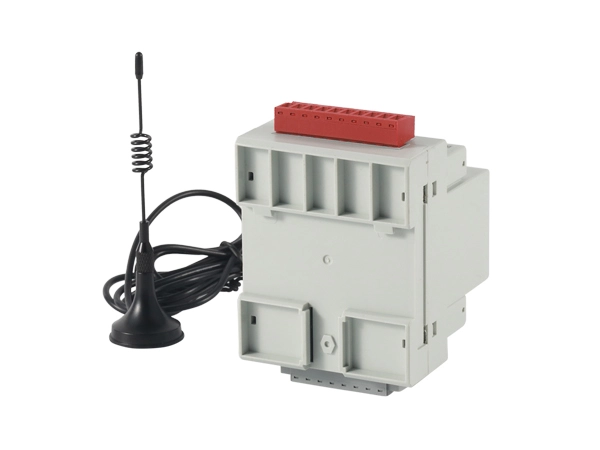

Cableado de corriente y voltaje y fuente de alimentación de ADW300

Acrel300 Smart Iot Smart Energy Meter 3p3w

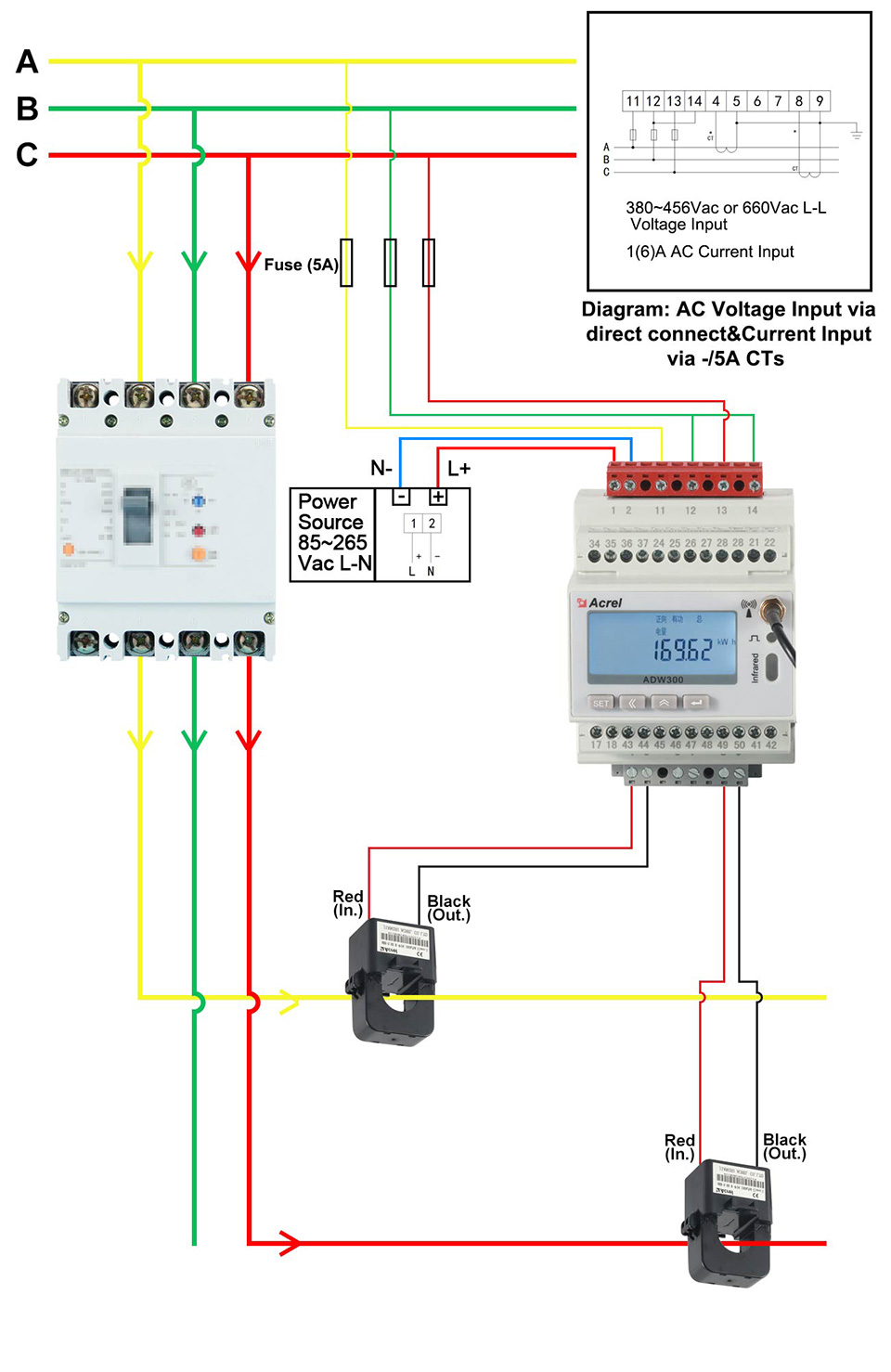

3 fases de 3 hilos operado por TC


3 fases de 4 cables operado por TC

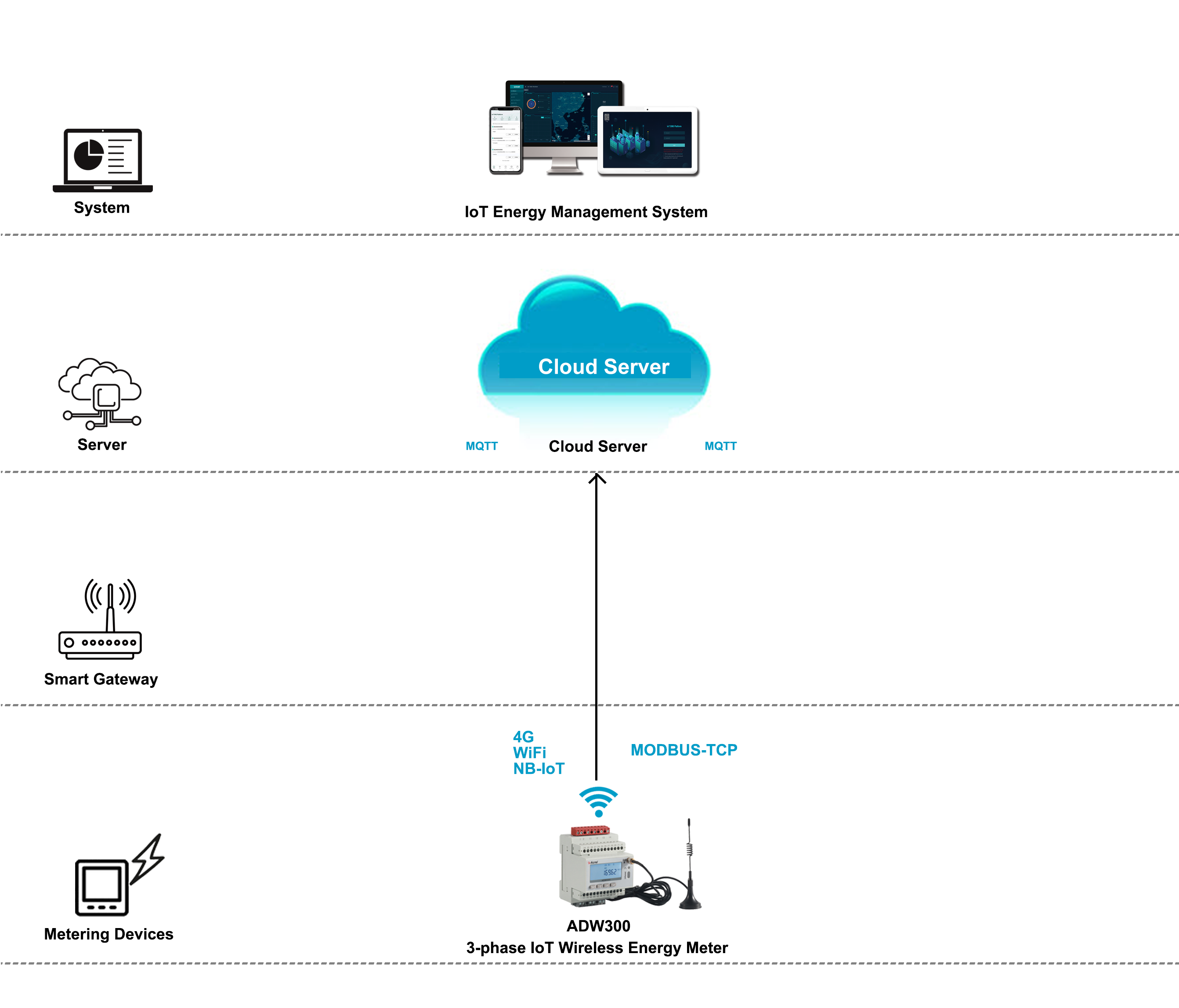

El medidor es compatible con el protocolo MQTT. ADW 300 se puede conectar a nuestro servidor y sistema Acrel Cloud, y también se puede conectar a su servicio y sistema en la nube.



Especificaciones del medidor de potencia trifásico inteligente inalámbrico Acrel ADW300

1. Función general

Función	Descripción
Medición(Estándar)	KWh de CA trifásico, kVarh, potencia activa, potencia reactiva, energía reactiva cuadrante, corriente, voltaje, desbalance de voltaje y corriente, factor de potencia, potencia del aparato, frecuencia, armónico (2 ~ 31 y THD)
Medición(Opcional)	Medición de temperatura: 4 canales (A,B,C,N) Control de temperatura del cable; Termistor: NTC; Rango: -40 ~ + 99 ℃; Precisión: ± 2 ℃
Medición(Opcional)	Medición de corriente residual: monitoreo de corriente residual de 1 canal (debe emparejarse con transformadores de corriente residual)
Comunicación(Estándar)	Puerto RS485 con protocolo Modbus-RTU-1 bit de inicio, 8 bit de datos, 1 bit de parada, sin paridad; tasa de baudios 1200 ~ 38400 bps, etc. Comunicación Infrarroja-Tasa de baudios constante 1200 BPS
Comunicación(Opcional)	4G LTE-Módulo Normal de Comunicaiton Soporte: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41 4G LTE-Soporte del módulo de comunicación global: LTE-FDD:B1/B3/B5/B7/B8/B20/B28; LTE-TDD:B38/B40/B41
	WiFi-Soporte 2,4 GHz o 5GHz
	LoRaWAN
	LoRa
	NB-IoT
Pantalla(Estándar)	Pantalla LCD e indicador LED
HMI(Estándar)	Programación de teclados: Ajuste DE LA RELACIÓN CT/PT, comunicación, cableado de fase y etc
Software(Estándar)	Software de ajuste: Configuración del intervalo de carga de datos, configuración WiFi (cuenta y contraseña), dirección del servidor, puerto y etc
Función de alarma(Estándar)	Subtensión, sobretensión, subcorriente, sobrecorriente, bajo carga, sobrecarga, desconexión de comunicación, etc.
Función de E/S(Opcional)	DI de 4 o 2 canales (entrada digital) DO de 2 canales (salida digital)

2. parámetros principales

Parámetro	Descripción y valor
VoltajeEntrada	Tensión nominal	L-L de 3x380 ~ 456Vac o L-L de 3x660 ~ 792Vac (mediante conexión directa) L-L de 3x100 ~ 120Vac (a través de PTs)
	Frecuencia de referencia	45 ~ 65Hz
	Consumo de energía	<0,5 VA (cada fase)
CorrienteEntrada	Corriente nominal	3x1(6)A AC (a través de CTs)
	Corriente de inicio	1% Ib (clase 0,5); 4% Ib (clase 1)
	Consumo de energía	<1VA (cada fase)
FaseCableado	3P4W	3 fases de 4 hilos
FaseCableado	3P3W	3-hilo trifásico
AuxiliarPotenciaSuministro	Rango de tensión	85 ~ 265Vac
AuxiliarPotenciaSuministro	Consumo de energía	<2W
MediciónRendimiento	Estándar	IEC 62053-22:2003; IEC 62053-21:2003
MediciónRendimiento	Exactitud de kWh	Clase 0.5S
Pulso	Anchura del pulso	80 ± 20ms
Pulso	Pulso constante	6400imp/kWh; 400imp/kWh

3. Medio ambiente

Condición	Descripción y valor
Temperatura Temperatura de funcionamiento: -20 °C ~ + 55 °C; Temperatura de almacenamiento: -40 °C ~ + 70 °C
Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
Altitud	≤ 2000m

Detalles del medidor de potencia trifásico inteligente inalámbrico Acrel ADW300

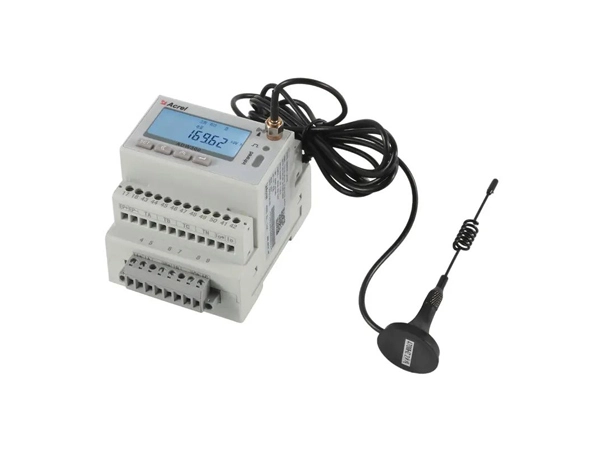

Métodos de comunicación múltiples ● 4G LTE ● NB-IoT ● WiFi (2,4 GHz y 5GHz) ● LoRa ● RS485 (MODBUS-RTU) ● Junto con el sistema de monitoreo de energía IoT

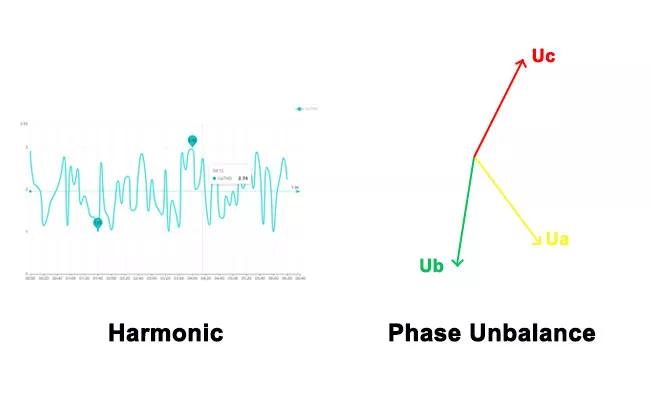

Análisis de calidad de Potencia ● Armónico total ● 2do ~ 31o armónico ● Desequilibrio de voltaje ● Desequilibrio actual

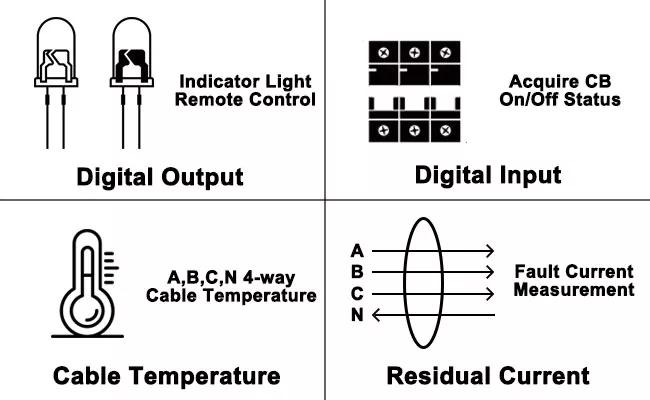

Función expandida ● DO de 2 canales (Ouput digital) ● DI de 4 canales (entrada digital) ● Control de temperatura del cable de 4 canales ● Medición de corriente residual de 1 canal

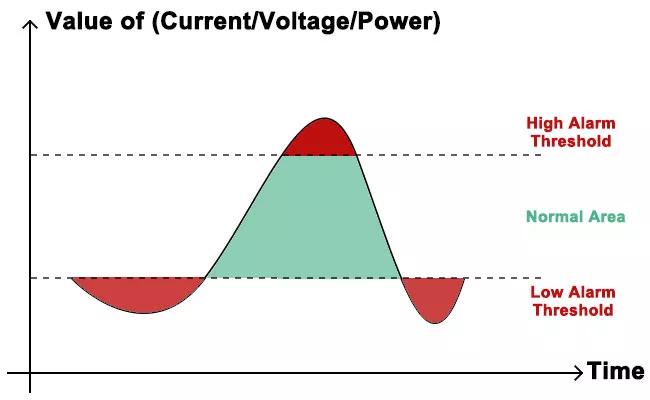

Función de alarma ● Sobre/Bajo Corriente ● Sobre/Bajo Voltaje ● Potencia por encima/por debajo ● Pérdida de fase

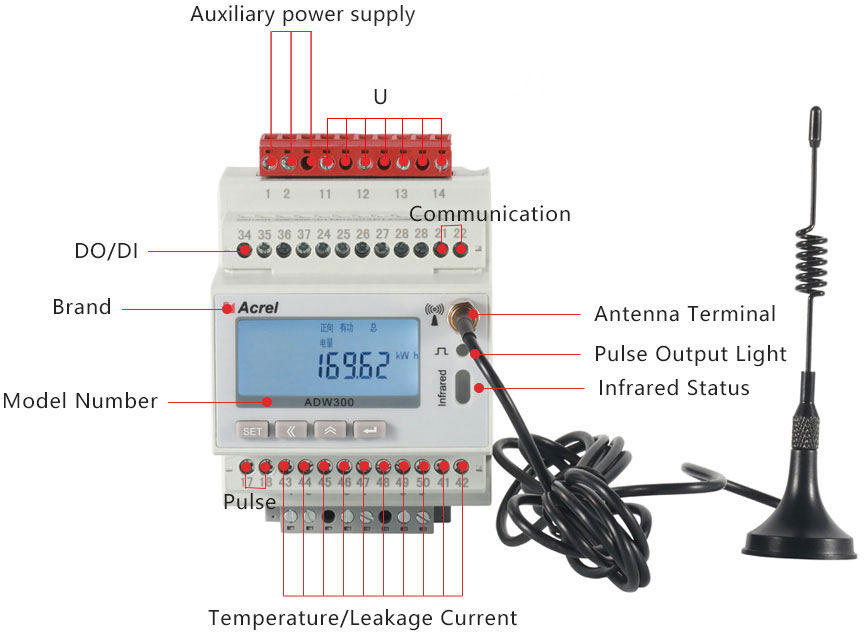

Descripción general del PIN de ADW300

Cuatro pasos para iniciar el monitoreo en línea de energía en línea

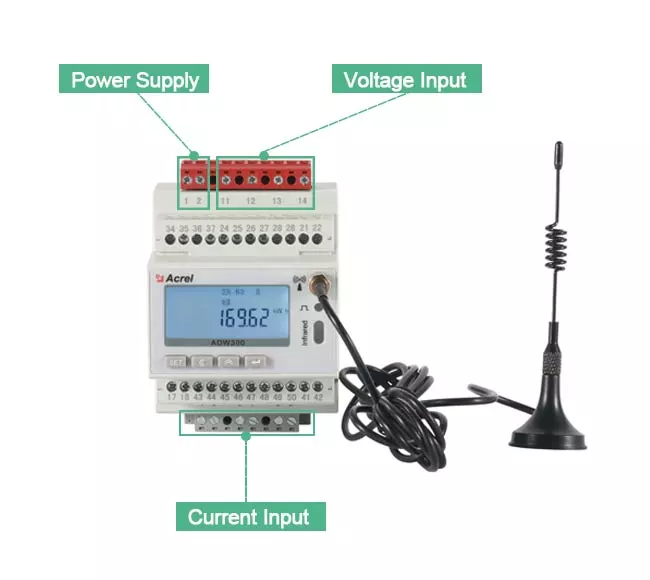

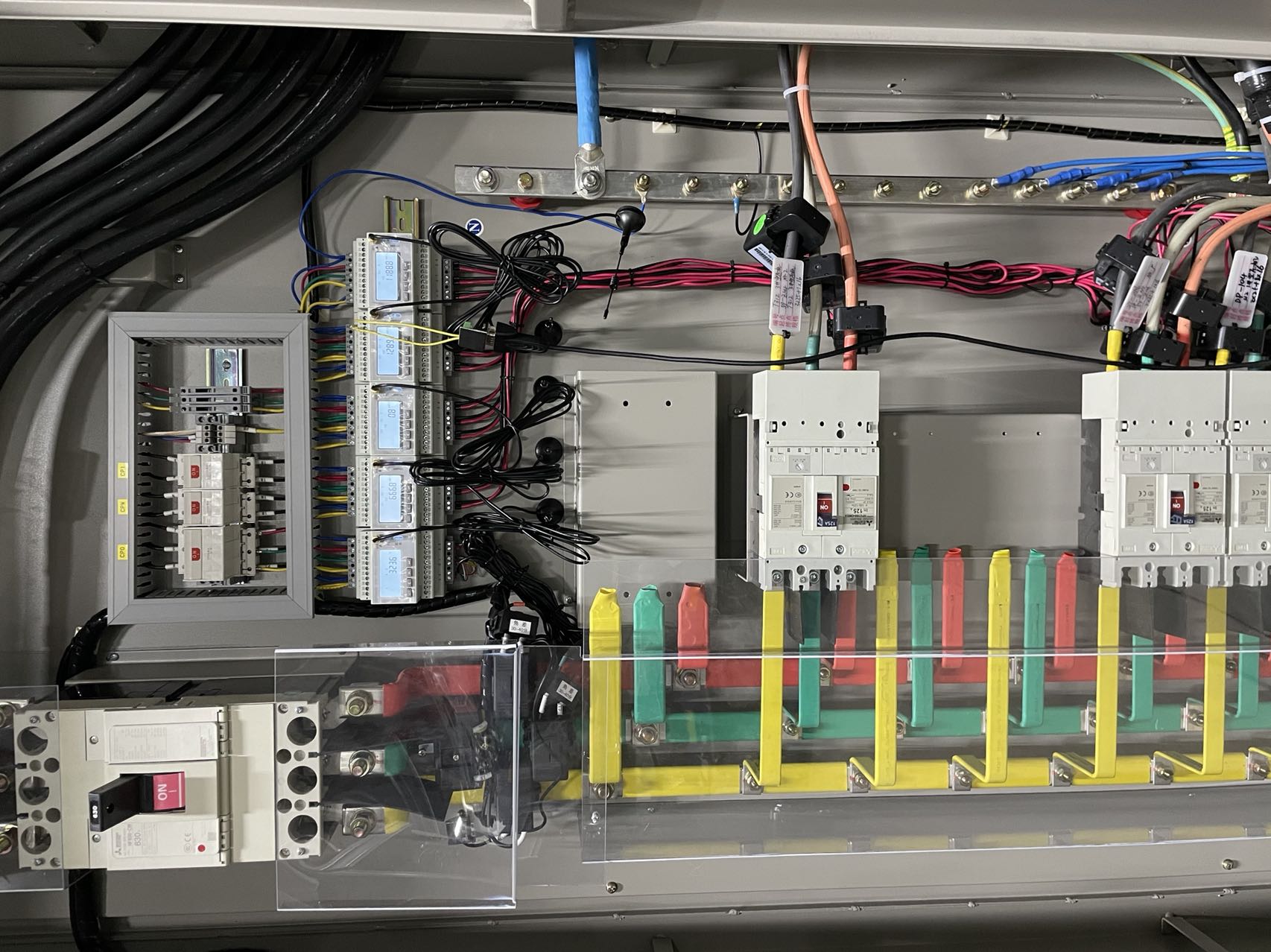

	Paso ①: instalación correcta y medidores de alambre 1. Instalación de 35mm DIN-rail 2. Métodos trifásicos de 4 hilos o trifásicos de 3 hilos 3. entrada de señal de voltaje a través de conexión directa o PTs 4. Entrada de señal de corriente a través de CTs o bobinas de Rogowski 5. Alimentación suministrada por 85 ~ 265Vac L-N fuente de alimentación

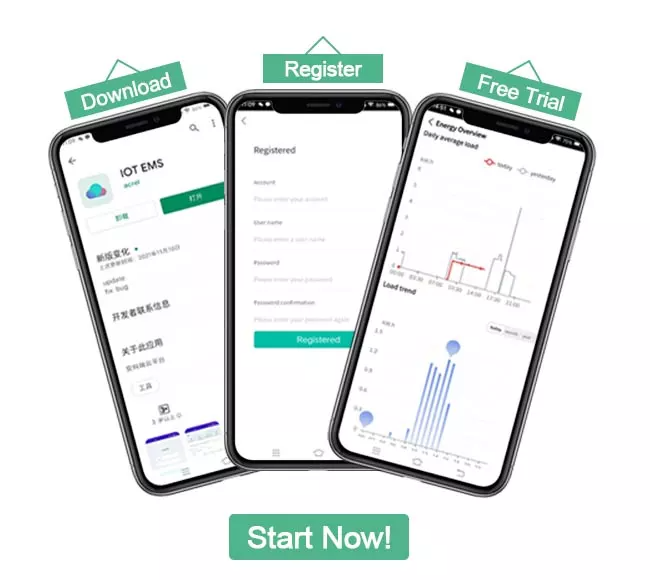

	Paso ②: Descargar & Registrar IoT APP 1. Introducción de la solución de monitoreo de energía de IoT (IoT EMS) 2. Introducción DE LA APLICACIÓN IoT EMS (para usuarios móviles) 3. Introducción de IoT EMS WEB (para usuarios de PC) 4. Descarga de IoT EMS APP5. Registre su cuenta con Trial6Gratuito de 3 meses. O póngase en contacto con nosotros para obtener la cuenta de prueba

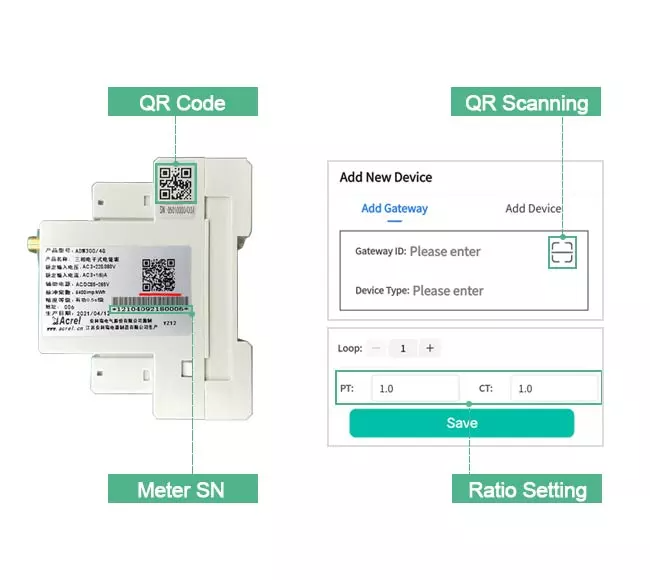

	Paso ③: Agregar metros a su cuenta 1. Los metros son reconocidos por el código SN único 2. Escanee el código QR para agregar un medidor a su cuenta 3. Editar la relación CT & PT según CT & PT emparejados 4. Si la tensión de entrada a través de conexión directa, PT relación fijada a 1 (tensión real del sistema de potencia = Entrada de señal de voltaje del metro) 5. Si la corriente se introduce a través de 250A/5A, por ejemplo, la relación CT se establece en 50 (250: 5 = 50)
	Paso ④: Comience su prueba gratuita de 3 meses 1. Después de 3 meses, el servicio de acogida y el servicio de compra estarán disponibles para la renovación de la cuenta 2. Póngase en contacto con nosotros para obtener más información sobre el artículo de carga del sistema y la cotización del medidor 3. Antes de enviarle el presupuesto, le fijaremos una solución para su solicitud 4. Proporcionar soporte técnico completo para instalar medidores y conectar medidores a nuestro sistema
