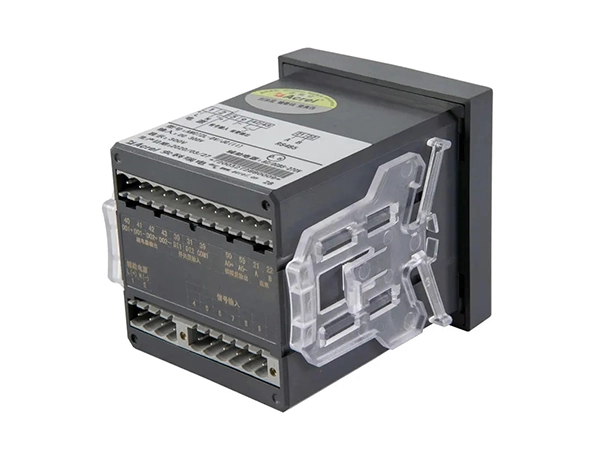

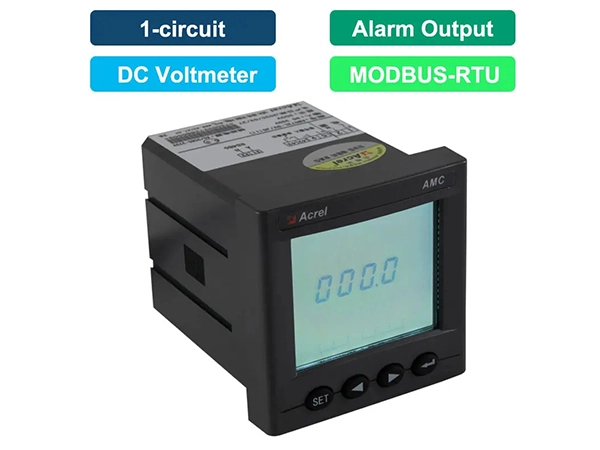

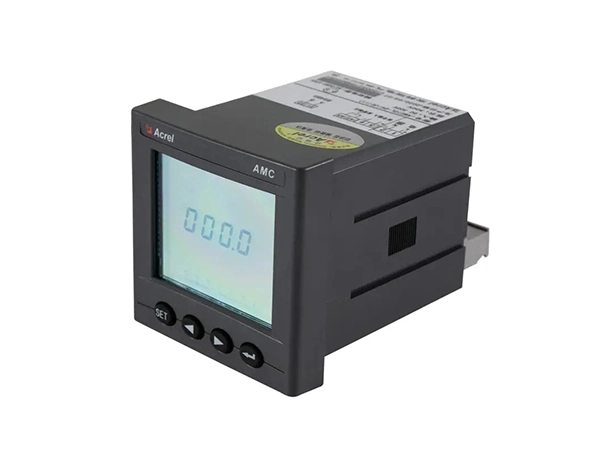

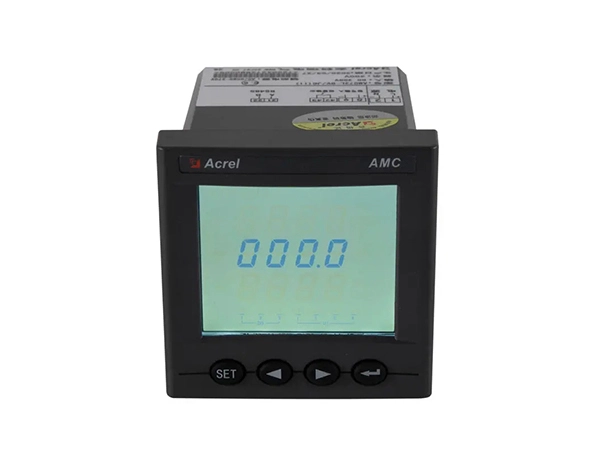

AMC72-DV voltímetro DC analizador

Medición: 1-circuito de tensión DC
Exactitud: 0.5%

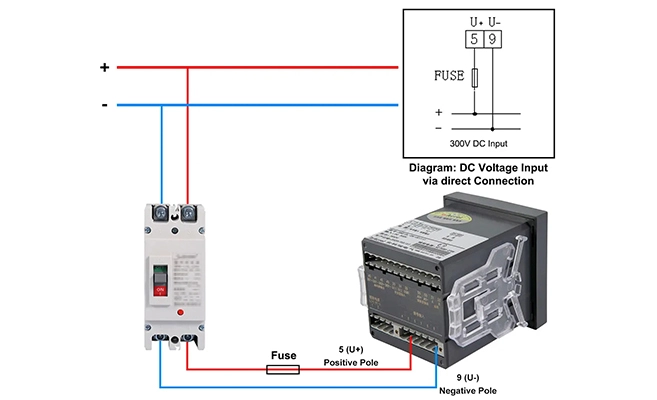

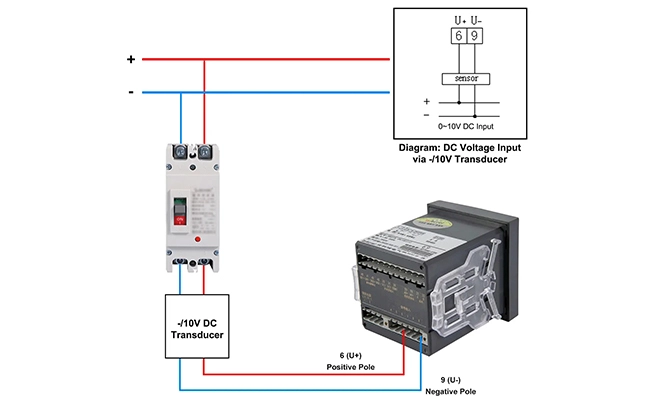

Corriente nominal: 0 ~ 10V CC (a través del transductor); 300V o 1000V CC (conexión directa)
Fuente de alimentación: 85 ~ 265V AC/DC
Comunicación: RS485 (MODBUS-RTU)
Salida de alarma: Alarma de corriente baja y alta
Salida analógica: 4 ~ 20mA DC
Función DI/DO: 2 canales DI y 2 canales DO
Estándar & Certificado: Certificados CE

Contáctenos

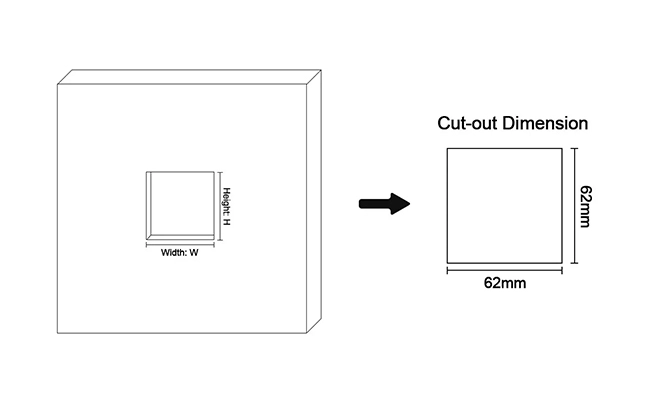

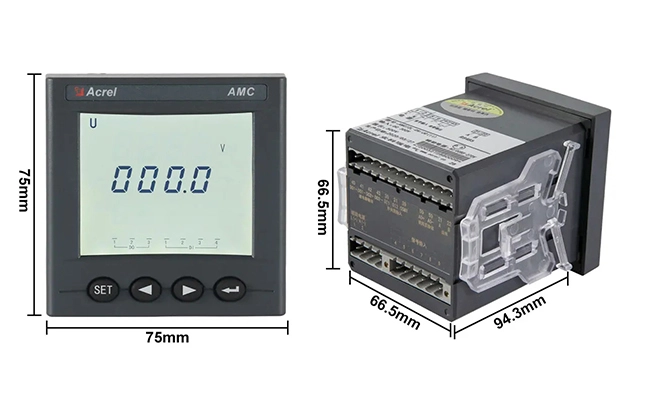

Features Specifications Drawings

Características del AMC72-DV Analizador de voltímetro DC

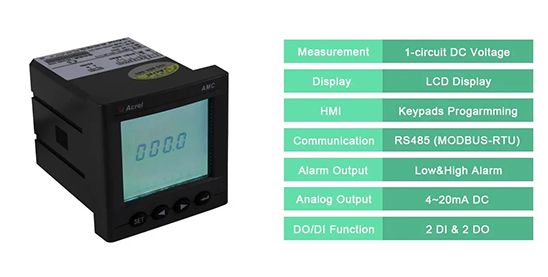

Features of AMC72-DV DC Volmeter Analyzer

1. Función general

Función	Descripción y valor
Medición	Voltaje DC
Pantalla	Pantalla LCD
Comunicación (opcional)	RS485, Protocolo Modbus-RTU;(1 bit de inicio, 8 bit de datos, 1 bit de parada, sin paridad) Tasa de baudios 2400/4800/9600/19200 BPS, etc.
Salida de alarma (opcional)	1 canal de relé pasivo, capacidad de contacto 3A/30VDC,3A/250VAC, Utilizado para alarma alta, baja, desequilibrio, etc.
Salida analógica (opcional)	DC4 ~ 20mA,(carga <500Ω) (Nota: El cable blindado se selecciona especialmente para la entrada y salida de la señal anterior)
Conmutación DI/DO (opcional)	DI (entrada digital): entrada digital de contacto seco de 2 canales con fuente de alimentación incorporada DO (salida digital): salida digital de 2 canales sin contacto de relé. Capacidad: 3A/30VDC,3A/250VAC

2. parámetros principales

Parámetro	Descripción y valor
Entrada	Tensión nominal	Entrada de voltaje DC: 10V DC (a través del transductor DC); 300V o 1000V DC (conexión directa)
	Sobrecarga	Sobrecarga de tensión de entrada: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo
	Frecuencia	45 ~ 65Hz
	Consumo de energía	El consumo de energía de cada circuito de entrada de voltaje es inferior a 0.5VA
Exactitud	Medición de tensión	0.5%
Fuente de alimentación	Rango de tensión	AC/DC 85-265V
Fuente de alimentación	Consumo de energía	<5VA
Resistencia de aislamiento		≥ 100 MΩ
Voltaje soportado de frecuencia de potencia		Entre el conjunto de terminales de alimentación y la entrada de señal, conjunto de salida de terminales 2kV/1min (RMS) Entre la carcasa y todos los terminales (excepto el conjunto de terminales de tensión de referencia inferior a 40V) AC 4kV

3. Medio ambiente

Condición	Descripción y valor
Temperatura	Operación: -10 °C ~ + 55 °C; Almacenamiento: -25 °C ~ + 70 °C
Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
Altitud	≤ 2500m
