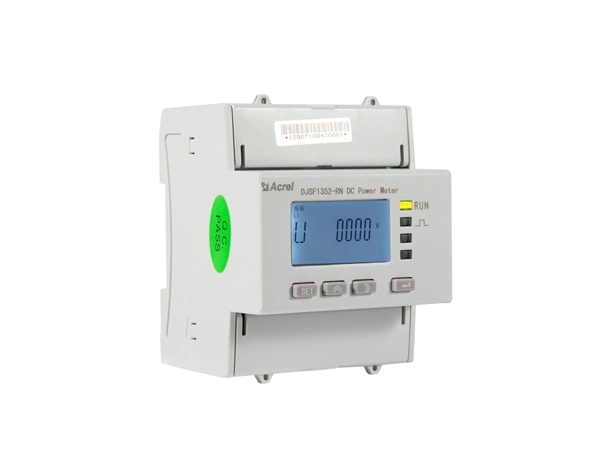

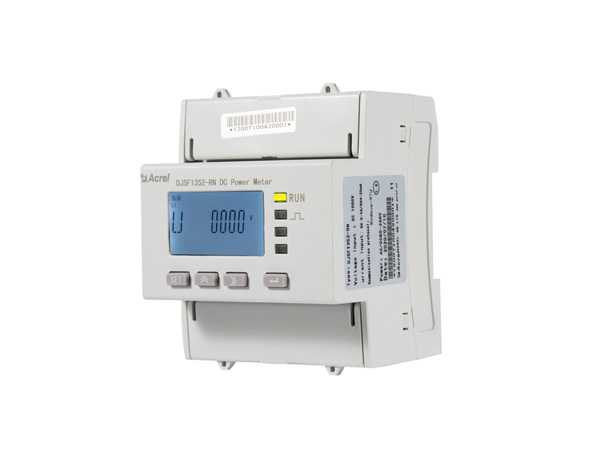

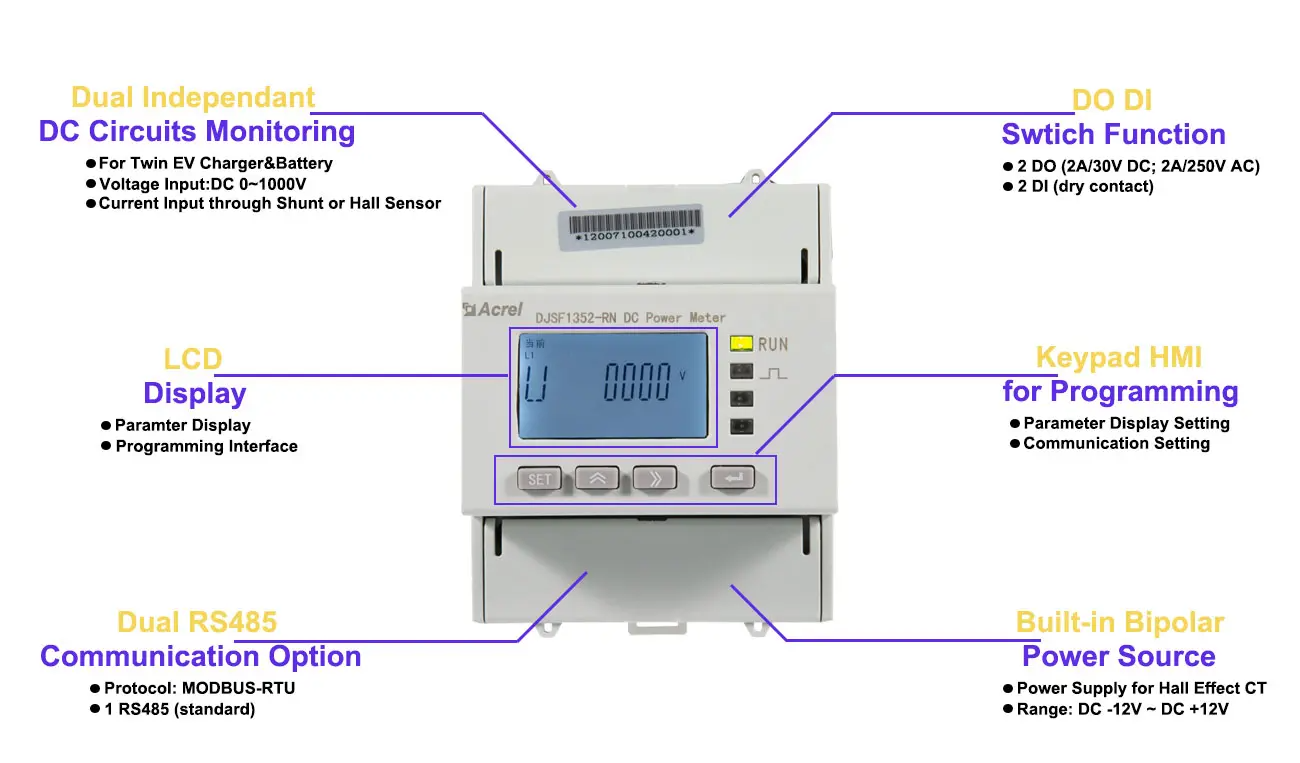

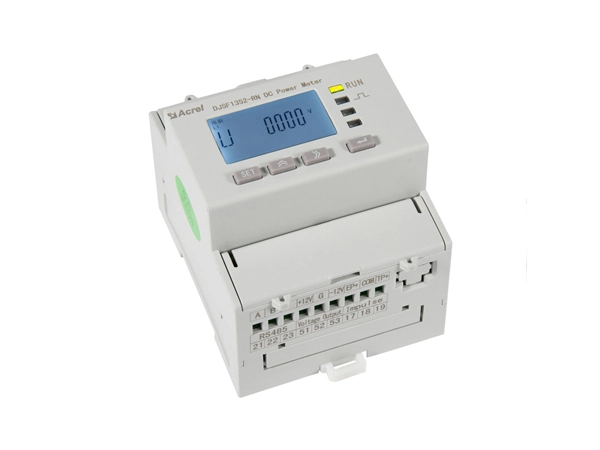

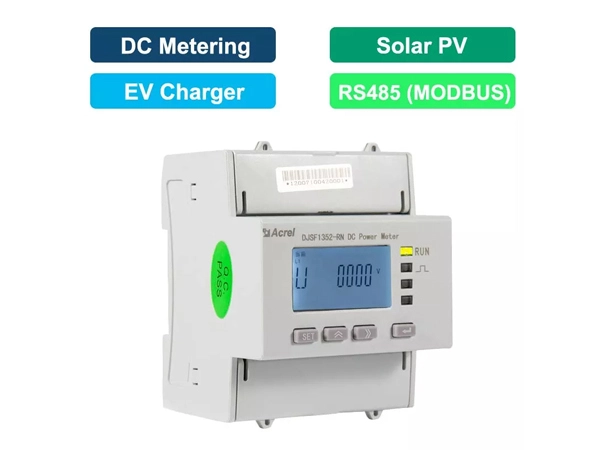

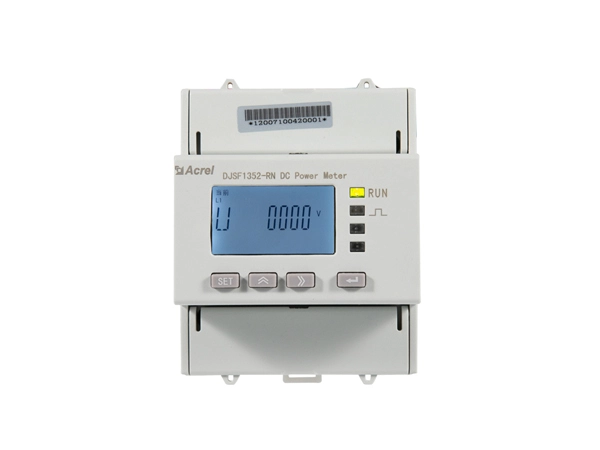

Acrel DJSF1352-RN UL DC medidor de energía de potencia

Entrada

Valor nominal

Rango de entrada de voltaje

Entrada actual

DC 0-1000V

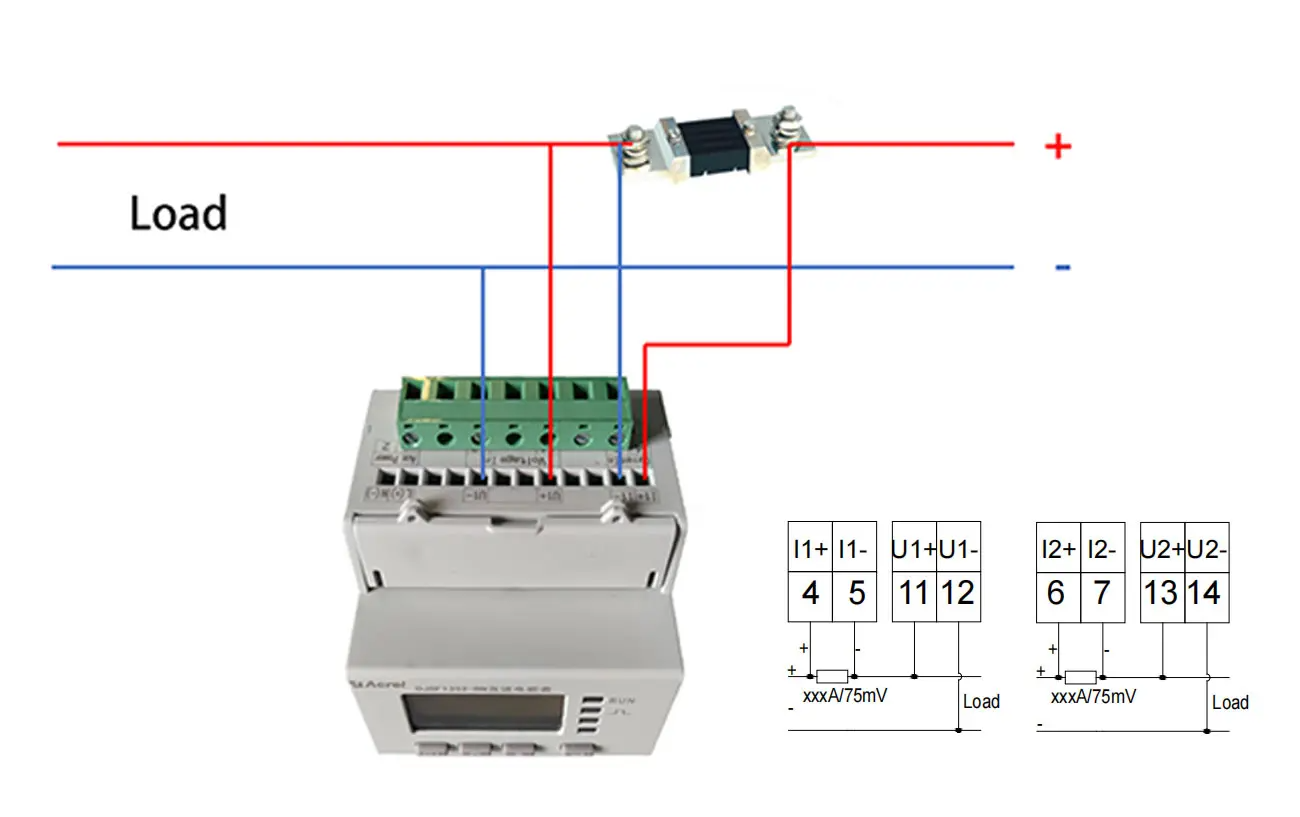

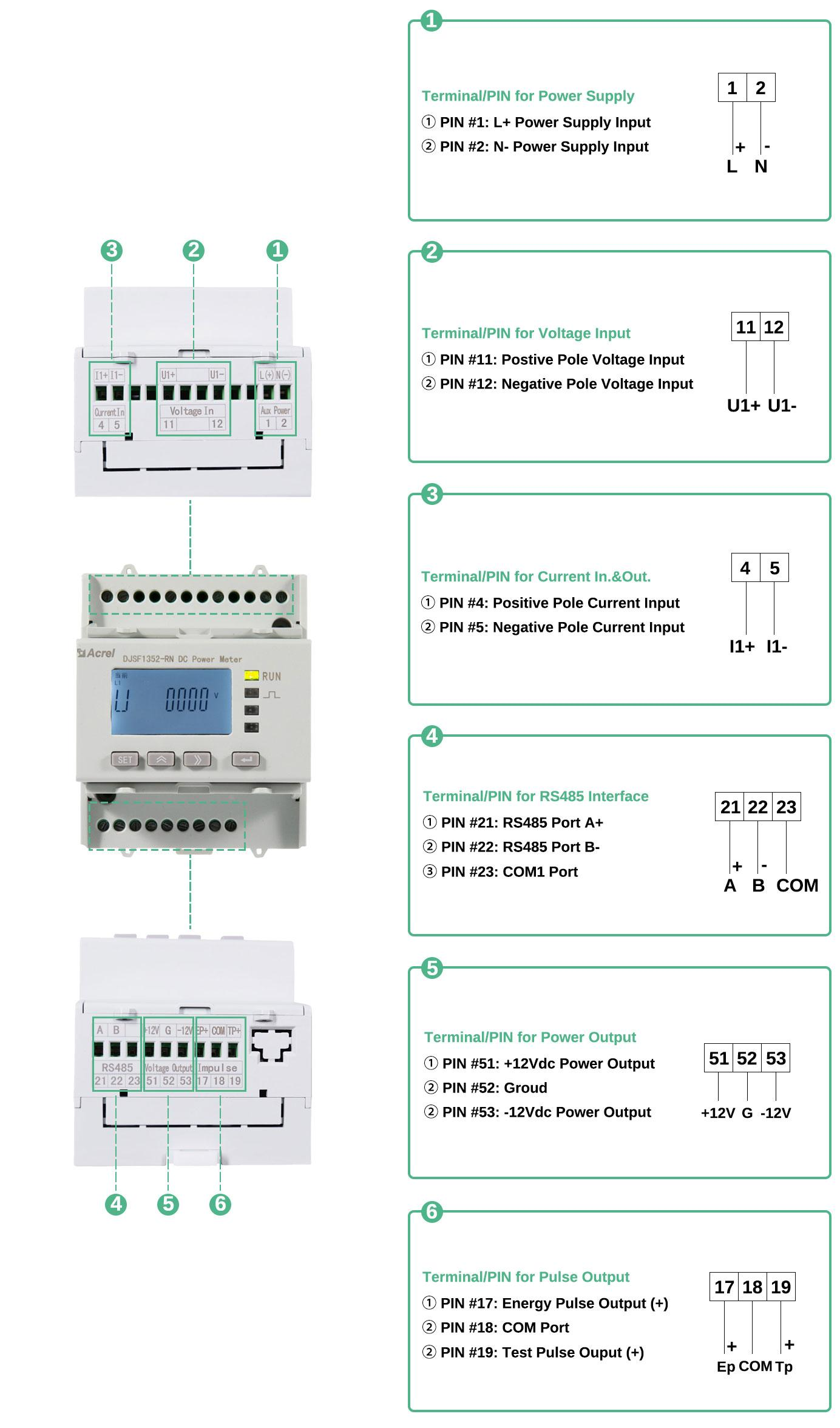

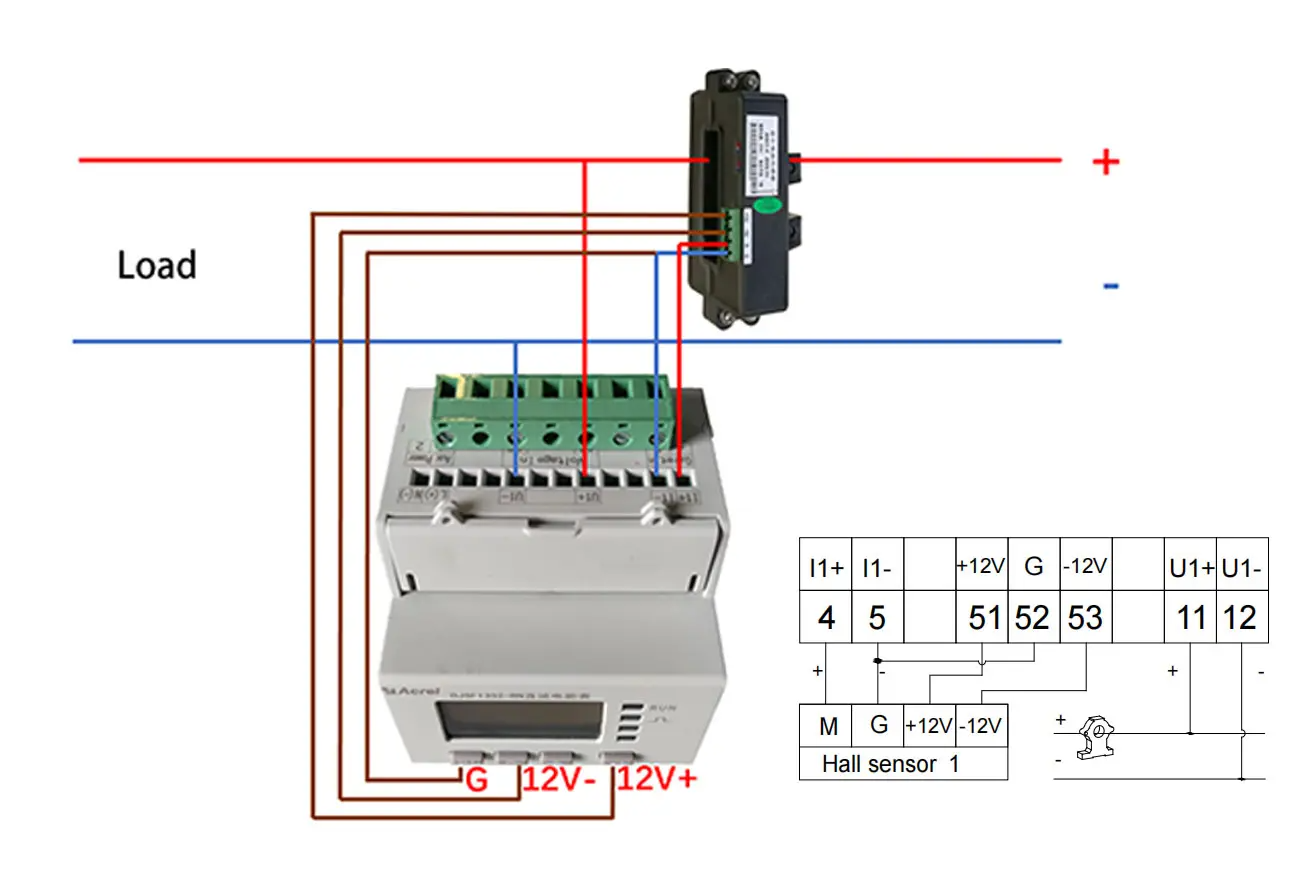

Ver el diagrama de cableado físico

Shunt:0-75mV;

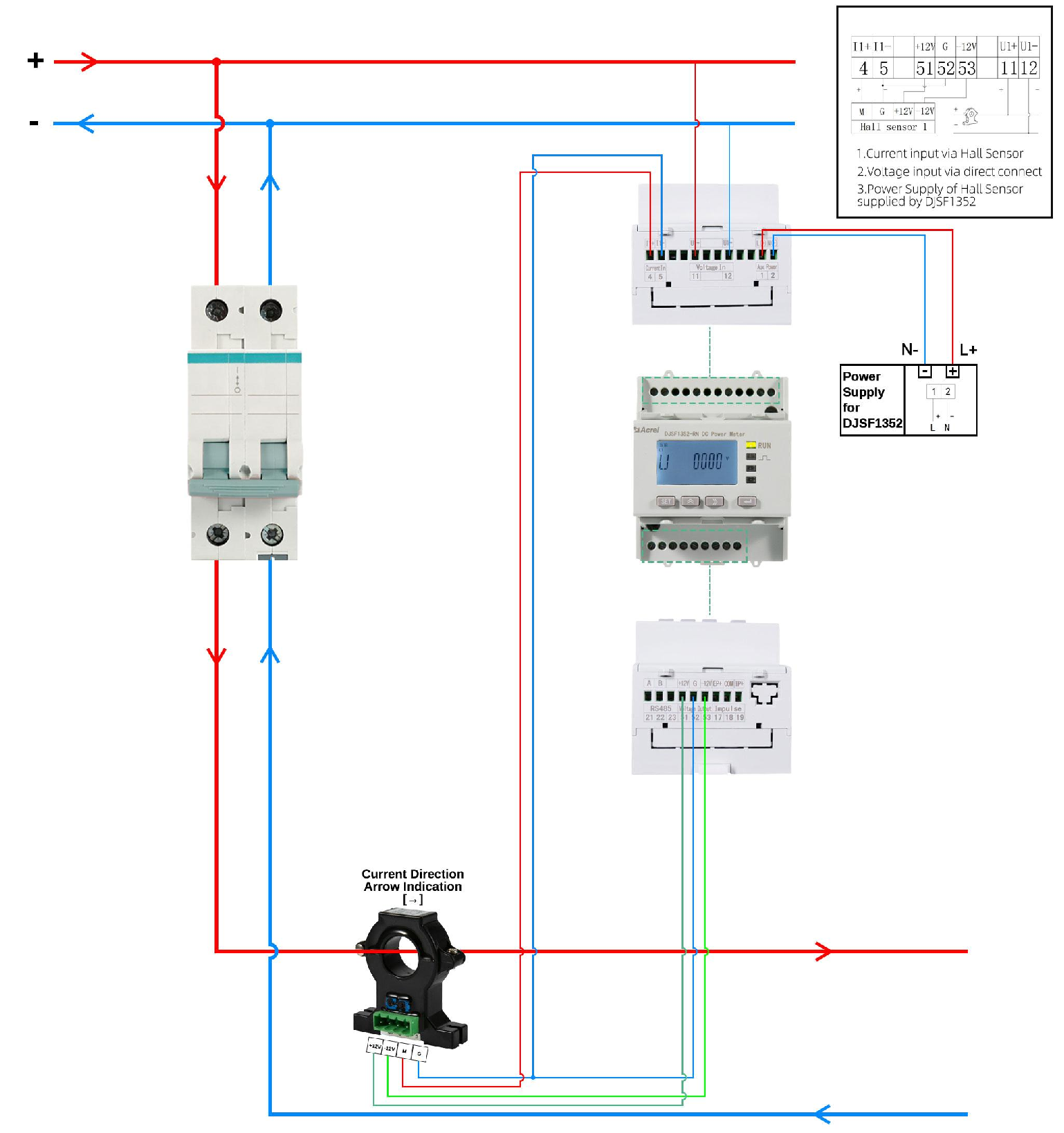

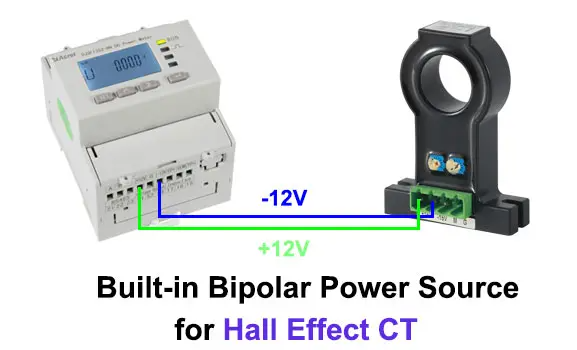

Sensor Hall: 0-20mA, 4-20mA, 0-5V,0-10V y así sucesivamente.

Sobrecarga

1,2 veces clasificado (continuo); 2 veces clasificado/1 segundo;

Consumo de energía

Tensión: ≤ 0.2VA, corriente ≤ 0.1VA

Clase de precisión

Clase 1

Función

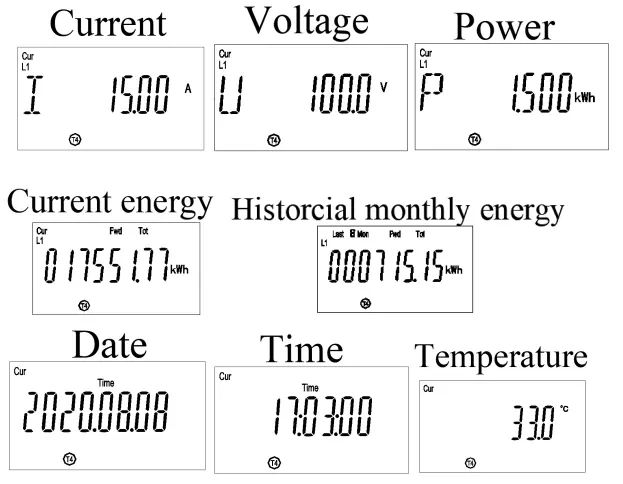

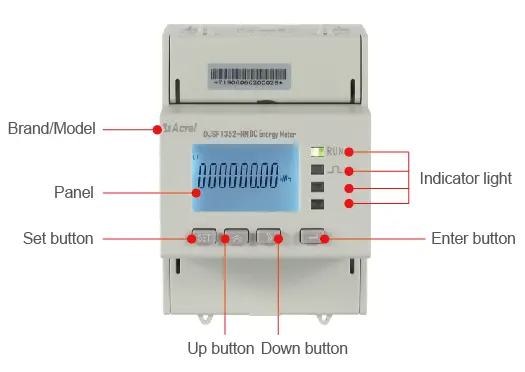

Pantalla

Pantalla LCD de segmento de 8 bits (LCD)

Interfaz de comunicación

RS485, infrarrojo

Protocolo de comunicación

Modbus-RTU,DL/T 645-2007

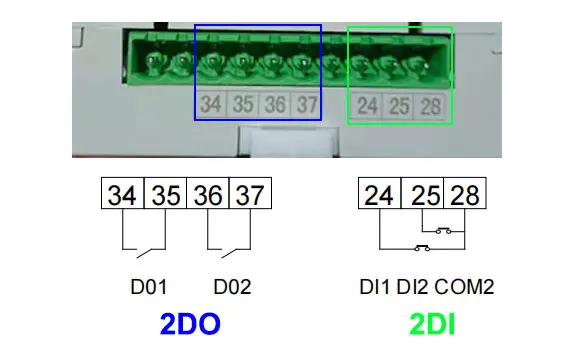

Interruptor

Salida del interruptor

2 salidas de relé, 2A/30VDC o 2A/250VA

Interruptor de entrada

2 entradas de contacto secas

Salida de pulso

Una segunda salida de pulso, una salida de pulso de energía

Consulte la pantalla SYS->PLUS en la configuración del menú del medidor

Por Ejemplo: El medidor muestra 100, que es 100imp/kWH

Fuente de alimentación

Rango de tensión

AC/DC 85-265V o DC24V(± 10%) o DC48V(± 10%)

Consumo de energía

≤ 3W

Voltaje soportado de frecuencia de potencia

Fuente de alimentación // Entrada de voltaje // Entrada de corriente // Salida de relé y entrada de interruptor // Interfaz de comunicación/Salida de pulso 3kV/1minPower Fuente // Salida de relé // Entrada de voltaje // Entrada de corriente 3kV/1minPulse salida // Interfaz de comunicación // Interruptor de entrada 2kV/1min

Resistencia de aislamiento

≥ 40M Ω

Promedio de horas de trabajo sin barreras

≥ 50000H

Medio ambiente

Temperatura

Temperatura normal de funcionamiento: -25 °C ~ + 65 °C;

Temperatura de trabajo límite: -40 °C ~ + 70 °C;

Temperatura de almacenamiento: -40 °C ~ + 80 °C

Humedad

≤ 93% RH, sin condensación, sin gas corrosivo

Altitud

≤ 2500m

9.999kW

1000

IMP/kWh

99,99kW

100

IMP/kWh

999.9kW

10

IMP/kWh

9999kW

1

IMP/kWh
