ADL200-NK/WF monofásico Wifi prepago medidor de electricidad

Medición de kWh: KWh activo monofásico (positivo y negativo),3 meses histórico de datos energéticos congelados Medición de kWh: KWh activo monofásico (positivo y negativo),3 meses de almacenamiento de datos de energía históricos congelados
Medición de parámetros eléctricos: Voltaje, Corriente, Potencia activa, Potencia reactiva, Potencia aparente, Factor de potencia y Frecuencia

Contáctenos

Drawings Specifications

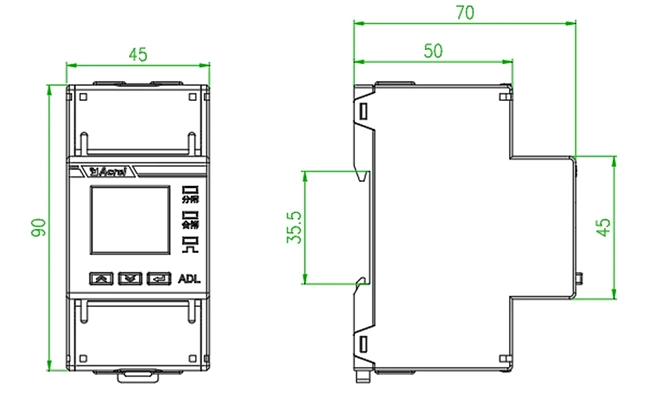

Dibujos de ADL200-NK/WF monofásico Wifi prepago medidor de electricidad

1. Función

Función	Descripción de la función	Función proporcionar
Medición de kWh	KWh activo monofásico (positivo y negativo),3 meses de almacenamiento de datos de energía histórica congelado	■
Medición de parámetros eléctricos	Voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, factor de potencia y frecuencia	■
Pantalla LCD	Pantalla LCD de sección de 8 bits	■
Programación clave	3 claves para establecer parámetros como código, dirección, tasa de baudios, múltiples tarifas y protocolo de comunicación	■
Salida de pulso	Salida de pulso de energía activa	■
Multi-Tarifa	Adaptar 4 zonas horarias, 2 listas de intervalos de tiempo, 14 intervalos de tiempo por día y 4 tarifas	□F
Comunicación	Interfaz de comunicación: RS485, protocolo de comunicación: MODBUS-RTU	■

(■: Norma; D: Opcional)

2. Parámetro técnico

Voltaje de entrada	Tensión de referencia	AC 220V
	Frecuencia de referencia	50Hz
	Consumo de energía	<10VA
Corriente de entrada	Corriente básica	10A
	Corriente máxima	60A
	Corriente inicial	4 ‰Ib
	Consumo	<4VA
Rendimiento de medición	Precisión de la medición	1 clase
Rendimiento de medición	Rango de medición	000000,00 ~ 99999999kWh
Precisión del reloj		Error ≤ 0. 5S/D
Pulso activo	Anchura del pulso	80 ± 20ms
Pulso activo	Pulso constante	1000imp/kWh
Communicati el	Interfaz	WIFI,RS485(A, B-)
	Modo de conexión	Conductores de par trenzado blindados
	Protocolo	MQTT, MODBUS-RTU

Rango de temperatura	Temperatura DE TRABAJO	-25 °C ~ 55 °C
	Temperatura de almacenamiento	-40 °C ~ 70 °C
Humedad relativa		≤ 95% (sin condensación)
Altitud		<2000m
