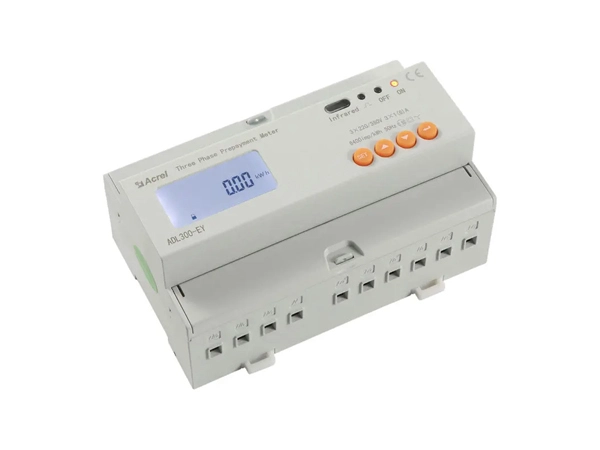

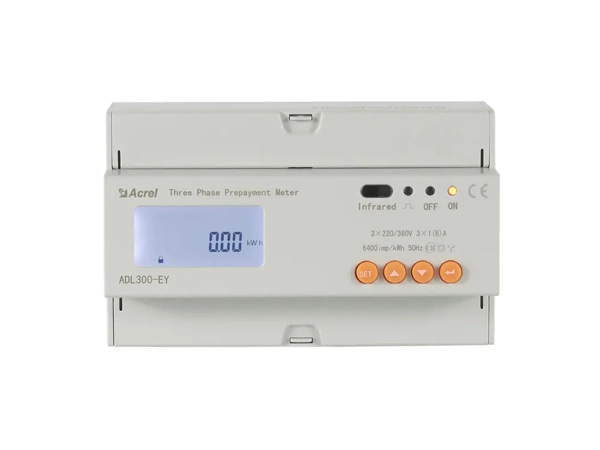

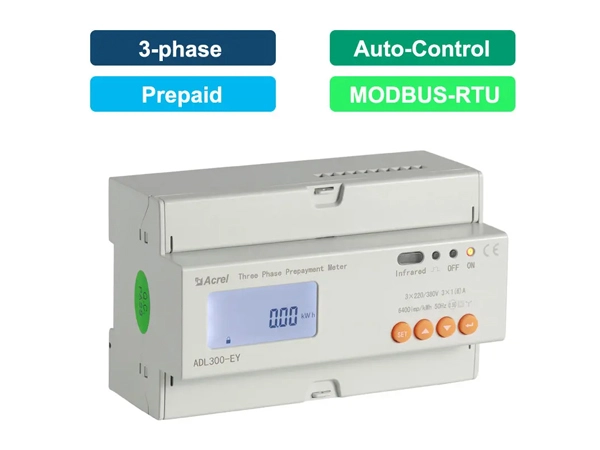

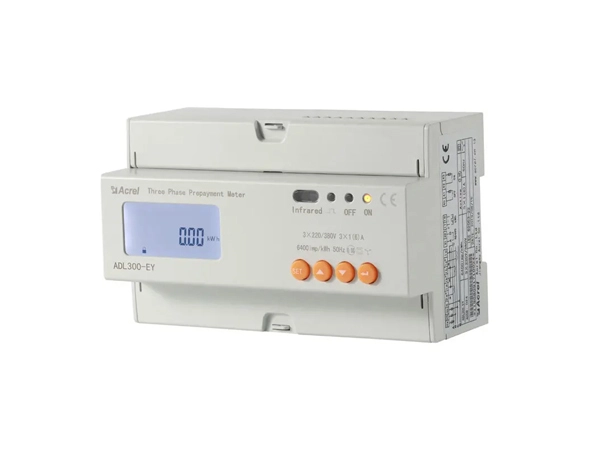

ADL300-EY trifásico medidor de electricidad prepago

Medición

KWh y kVarh

Total activo kWh (bidireccional-positivo y negativo en total)

Paratmetros eléctricos

U (voltaje), I (corriente), P (potencia activa), Q (potencia reactiva),S (potencia aparente), PF (factor de potencia), F (frecuencia)

Modo de función

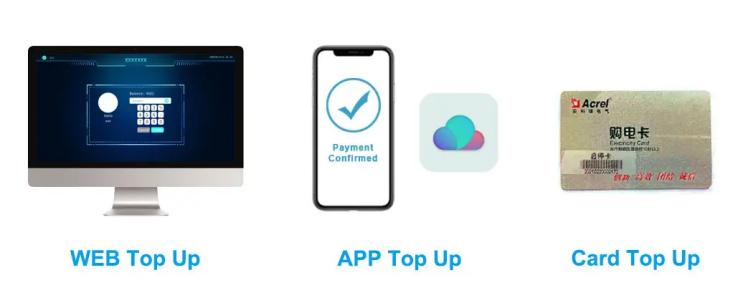

Modo prepago

El medidor apagará la energía una vez que el saldo crediticio esté por debajo de cero. (Datos como el saldo de crédito se guardan en el medidor)

Modo pospago

El medidor no apagará la energía una vez que el saldo crediticio esté por debajo de cero. (Puede controlar remotamente el medidor para apagar la energía usando el sistema de prepago)

Cambio de modo

El medidor puede cambiar el modo entre prepago y pospago al recibir el comando del sistema prepago

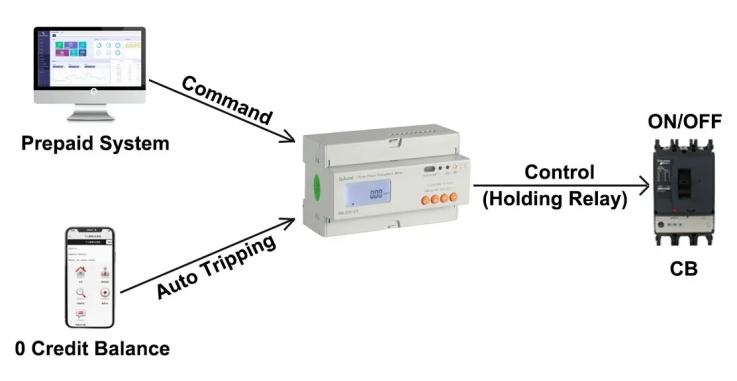

Control

Control de disparo automático

El Control de disparo automático es procesado por el relé de retención de alta capacidad incorporado de los medidores para realizar el control de encendido-apagado del disyuntor de circuitos, también, este tipo de control solo se activará cuando el medidor esté en Modo prepago

Control remoto

El control remoto será comando por sistema prepago. Cuando los usuarios dan un comando de encendido y apagado a un determinado medidor, este comando se enviará a los medidores a través de la comunicación inalámbrica y finalmente el medidor se apagará o recuperará el poder después de recibir el comando. Este tipo de control se puede hacer cuando el medidor está en modo pospago

Multi-tasa

Multi-Arancel

Función opcional

4 Tasas Arancelarias (pico, pico, Valle, plano); 14 intervalos de tiempo por día

Entrada

Voltaje

Tensión nominal

3x380 ~ 456Vac L-L (la entrada de señal de voltaje también servirá como fuente de alimentación para los medidores)

Frecuencia

45 ~ 65Hz

Consumo

<4VA (cada fase)

Entrada

Corriente

Corriente nominal

3x10(80)A AC (conexión directa); 3x1(6)A AC (conectado a través de CTs)

Corriente de inicio

0.004 Ib (conexión directa); In 0.002 (conectado a través de CTs)

Exactitud

Medición

Clase 0. 5S

Reloj

≤ 0. 5S/D

Pulso

Anchura del pulso

80MS ± 20ms

Pulso constante

6400IMP/kWh (conexión directa); 400IMP/kWh (conectado a través de CTs)

Comunicación

Interfaz RS485

Protocolo MODBUS-RTU

Infrarrojos

Utilizado para la lectura del medidor

HMI

Pantalla LCD

Pantalla LCD de sección de 8 bits

Programación de Teclados

Configuración de comunicación, relación actual y etc.

Mecánico
Característica

Dimensión fuera de línea
(L * W * H)

72mm * 88mm * 70mm

Capacidad de cableado Max (con cable flexible)

25mm2

Medio ambiente

Temperatura de funcionamiento

-25 °C ~ + 55 °C

Temperatura de almacenamiento

-40 °C ~ + 70 °C

Humedad

≤ 95% (sin condensación)

Altitud

<2000m
