AGF-AE-D UL 1 Fase 3-alambre solar PV medidor de energía

Name: AGF-AE-D UL 1 Fase 3-alambre solar PV medidor de energía
Brand: Acrel Co.,Ltd.

● Medición: Powr activo, potencia reactiva, corriente, voltaje y etc

● Cableado: Conexión de 3 cables de 1 fase

● Calificación actual: 100A o 200A AC (emparejado con TC externos)

● Comunicación: RS485 (MODBUS-RTU)

● Aplicación: Uso en fotovoltaicos solares distribuidos e inversores anti-reflujo

● Dimensión: 54,1*87,8*52mm (H * W * D)

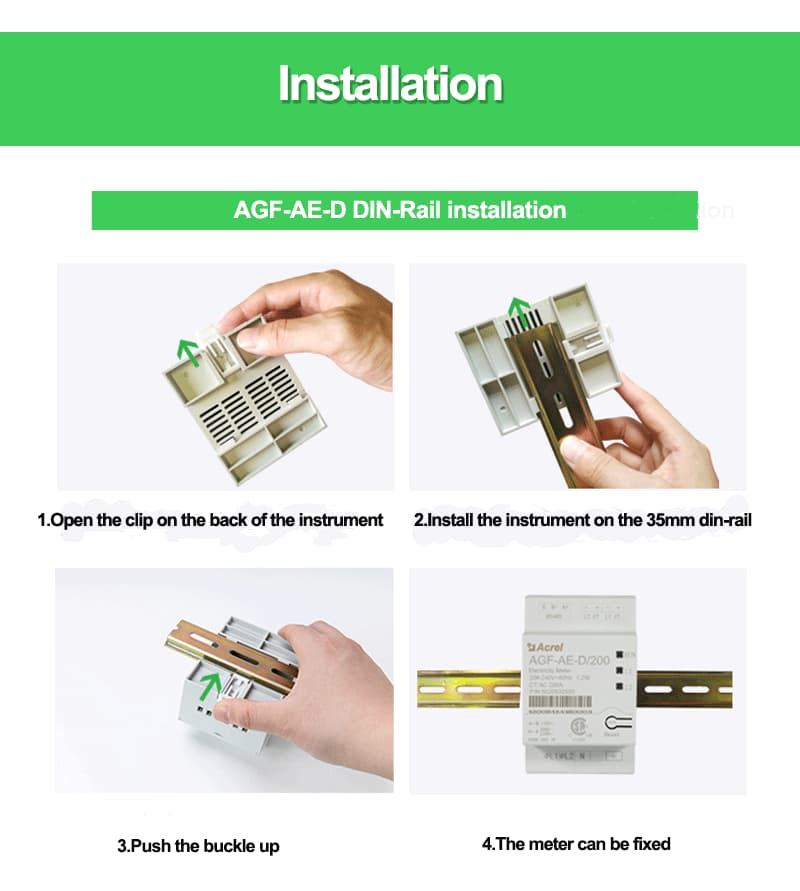

● Instalación: 35mm DIN Rail

● Estándar Y CERTIFICADO: UL1741;TUV

● Medidor solar 1P3W

● Cts 100A,200A

● RS485 (MODBUS-RTU)

Features Specifications Details Download

Características del AGF-AE-D medidor de energía solar PV de 3 cables de 1 fase UL

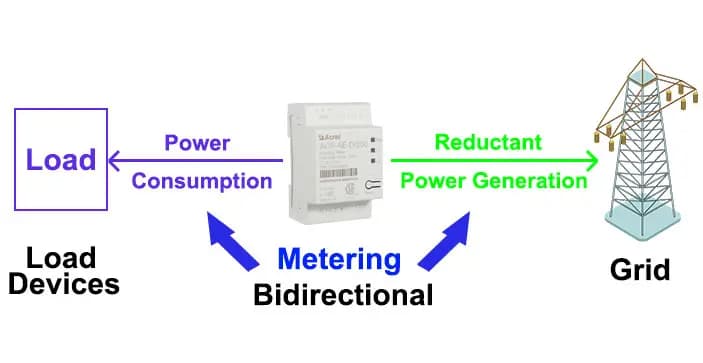

Medidor de monitoreo de reflujo bidireccional AGF-AE-D (1-Fase, 3-wire con certificado UL)

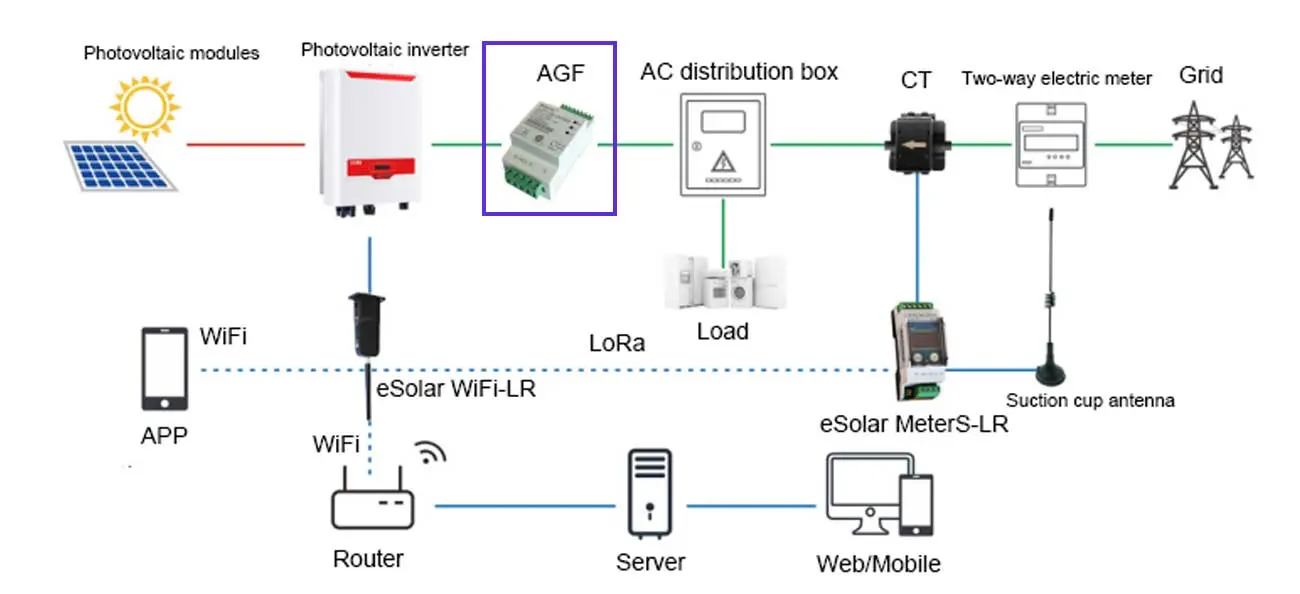

Energy Monitoring System For Solar Photovoltaic

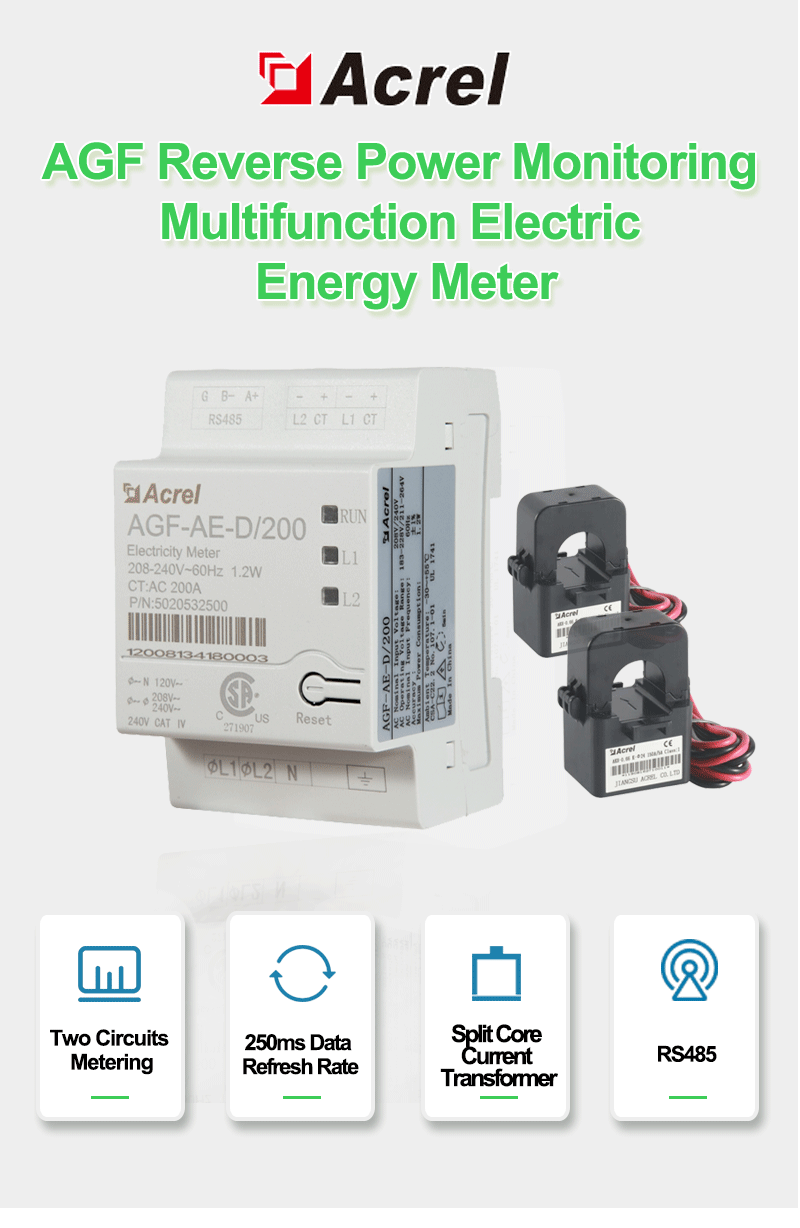

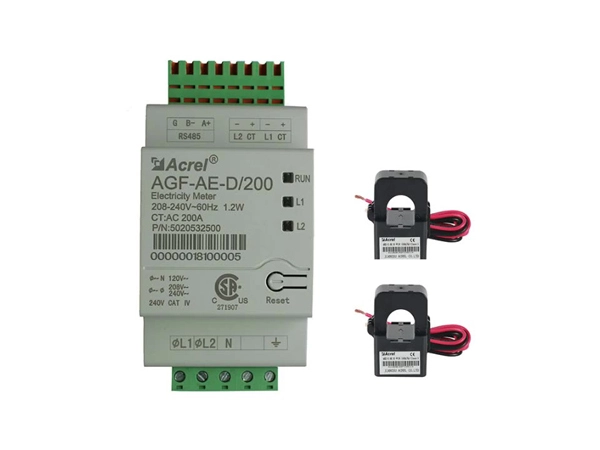

Pv Energy Meter

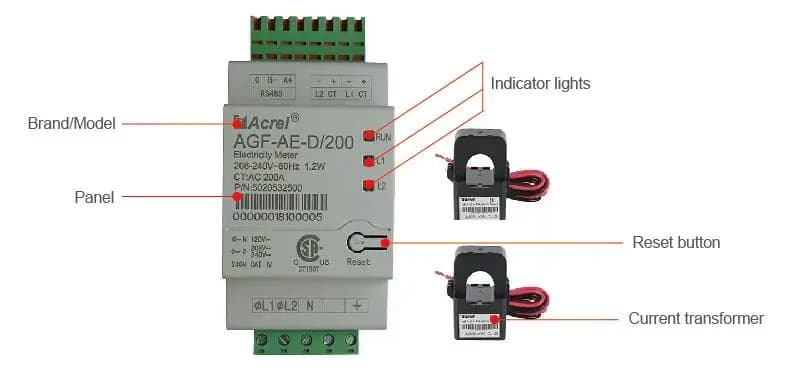

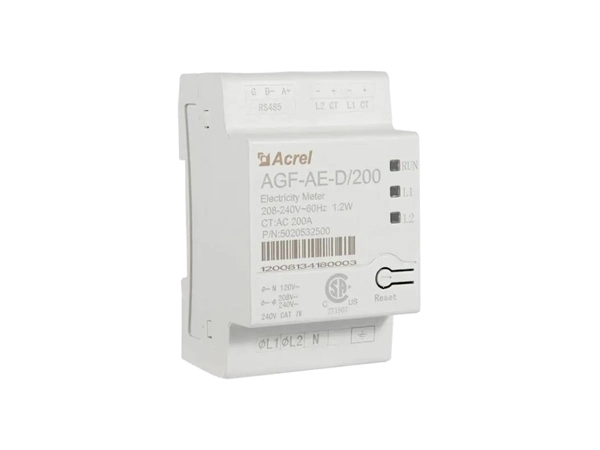

Photovoltaic Meter

Muestra de visualización

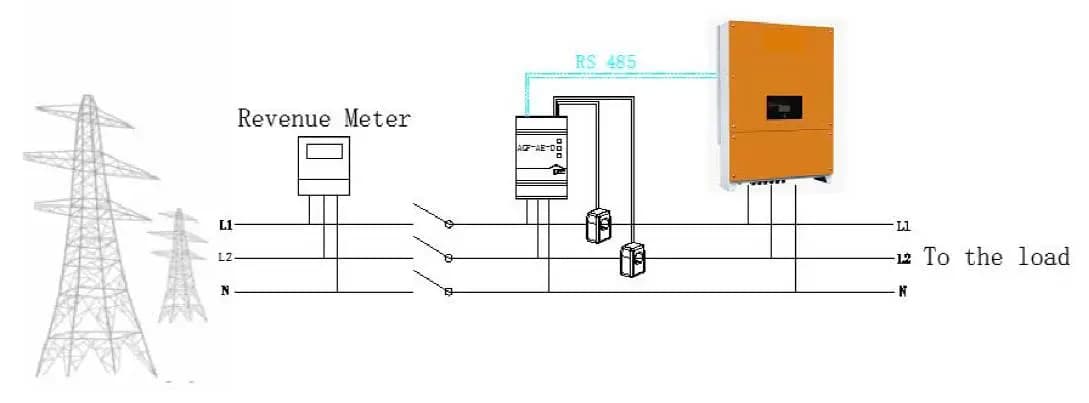

Conéctese directamente con el inversor

Conectado con la línea de carga a través de CTs

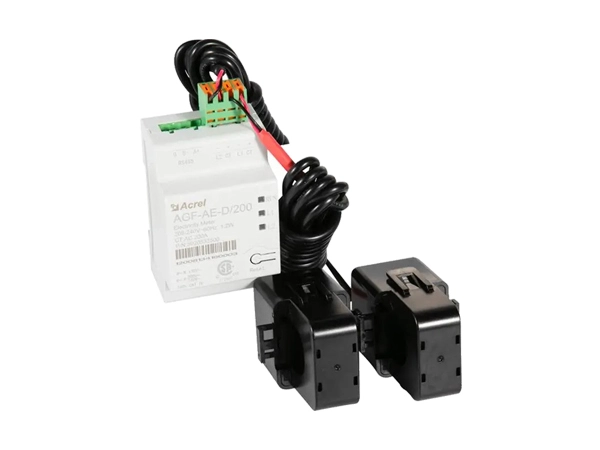

Solar Panel Test Meter

Applications Of Acrel Smart Energy Meter

Servicio eléctrico del medidor			Unidades
	AGF-AE-D/100	AGF-AE-D/200
Tensión nominal-Línea a N	120		V
Tensión nominal-Línea a línea	208/240		V
Rango de voltaje extendido	88% ~ 110%
Frecuencia AC	60		Hz
Rejillas soportadas	L1/L2/N/PE
Consumo de energía	1,2		W
Comunicación
Interfaces de comunicación del medidor	485 RS
Tiempo de respuesta	≤ 1		S
Precisión del medidor
Corriente RMS nominal	100	200	Un
1%-100% de corriente CT	± 0,5	± 1	%
Transformadores de corriente
Número de transformadores de corriente suministrados	2
Dimensiones	I.D:15 O.D:35	70,5 × 54,5 × 39 (H × W × D)	Mm
Cumplimiento estándar
Seguridad	UL1741
Especificaciones de instalación
Dimensiones (H × W × D)	54,1 × 87,8 × 52		Mm
Peso	0,2		KG
Rango de temperatura de funcionamiento	-30 ~ 55		℃
Humedad relativa (sin condensación)	5-90		%
Tipo de montaje	DIN-carril, 35mm

Acrel Smart Meter Details

Utilizado para PV solar distribuido ● Monitoreo de reflujo ● Conectado con línea de carga a través de CTs ● Conectar directamente con inversores
Conexión monofásica de tres hilos ● Tensión nominal de línea a N: 120V ● Tensión nominal de línea a línea: 208/240V ● Rejillas soportadas: L1/L2/N/PE
Comunicación RS485 ● Protocolo MODBUS-RTU ● Comunicarse con el inversor para realizar la función anti-reflujo ● Tiempo de respuesta: ≤ 1s
Medición bidireccional ● Medición de energía activa y reactiva ● Corriente RMS nominal: 100/200A ● Exactitud: ± 0.5%/± 1%
