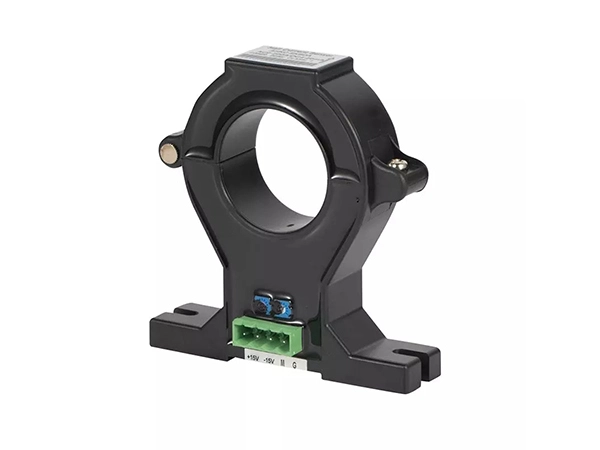

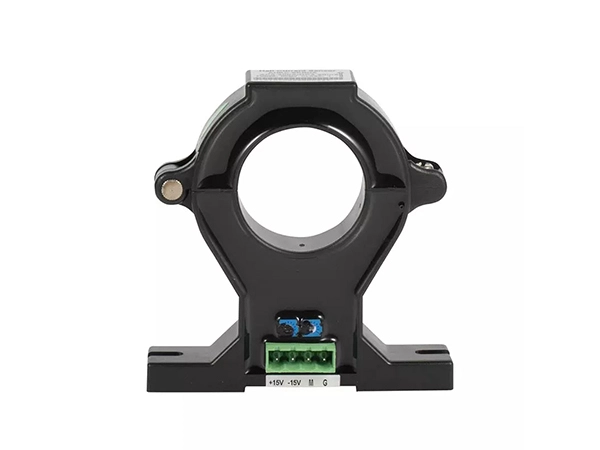

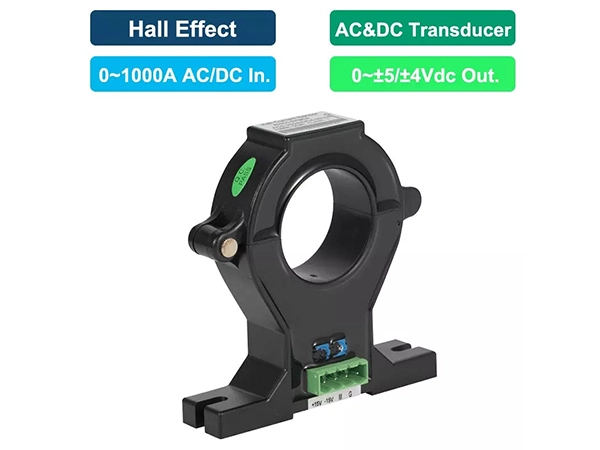

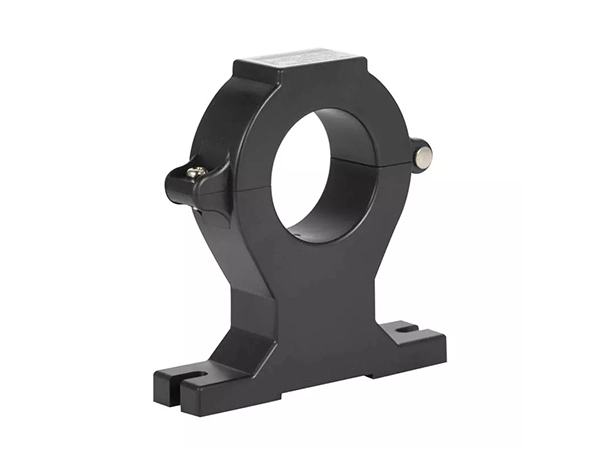

Sensor de corriente de efecto Hall de núcleo AHKC-EKB dividido

Entrada nominal: 0 ~ ± 1000A DC o 0 ~ 1000A AC
Salida nominal: 0 ~ ± 5/± 4Vdc
Apertura: φ 40mm

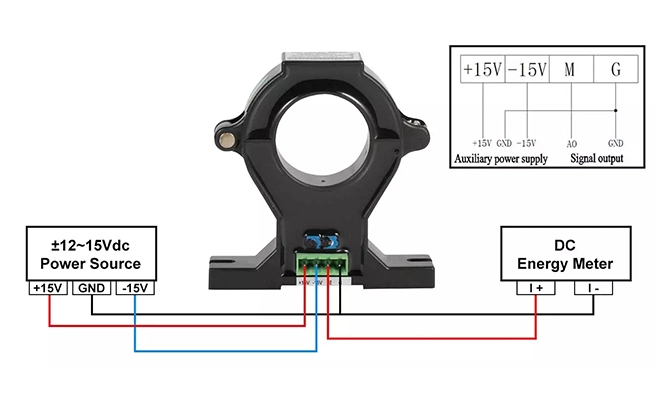

Fuente de alimentación: ± 12 ~ 15Vdc
Exactitud: 1,0 de clase
Tiempo de respuesta: ≤ 5us

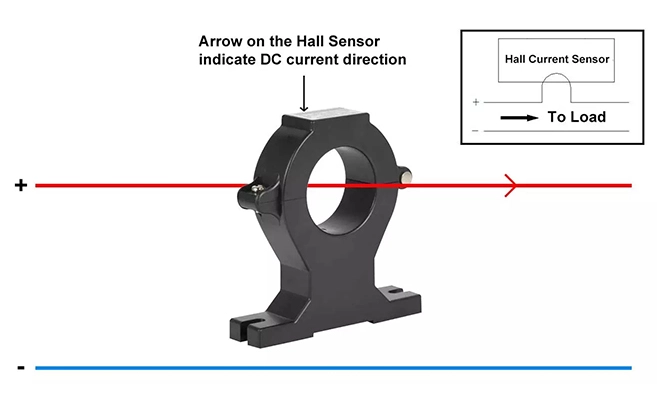

Instalación: Abrazadera en el cable de medición (núcleo dividido) y tornillo fijo en el panel
Estándar Y CERTIFICADO: CE; IEC; LVD

Contáctenos

Drawings Specifications

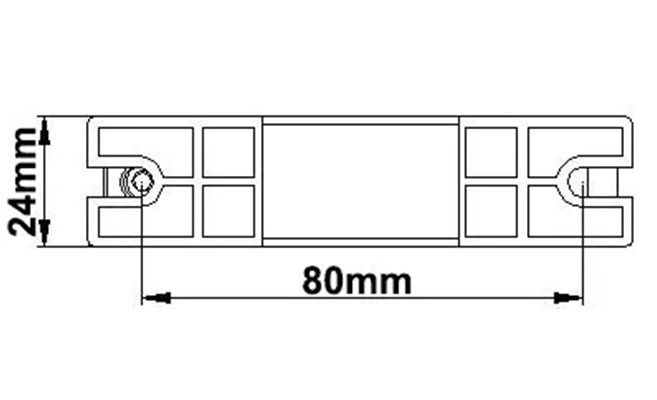

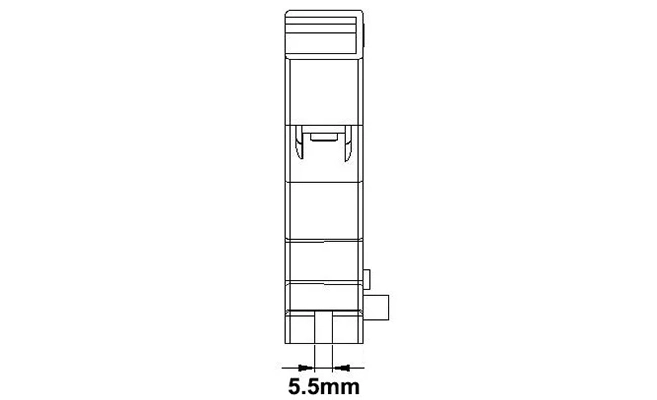

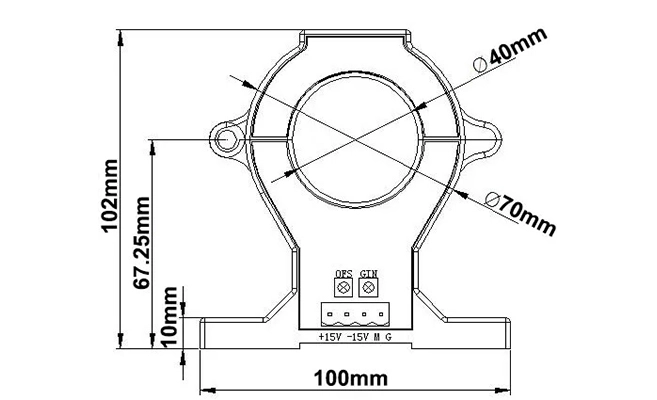

Dibujos de AHKC-EKB sensor de corriente de efecto Hall de núcleo dividido

1. parámetros principales

Parámetro	Descripción y valor
Entrada nominal	0 ~ ±(50-1000)A CC o 0 ~(50 ~ 1000)A AC
Salida nominal	± 5Vdc/± 4Vdc
Exactitud	1,0 de clase
Fuente de alimentación	± 15Vdc (permitir ± 20% fluctuación %)
Consumo	≤ 0,5 W
Voltaje de compensación cero	± 20mV
Deriva de voltaje offset	≤ ± 1.0mV/℃
Linealidad	≤ 0.2% FS
Tiempo de respuesta	≤ 5us
Ancho de banda	0 ~ 20kHz
Voltaje de aislamiento	3.5kV/50Hz/1min

2. Medio ambiente

Condición	Descripción y valor
Temperatura	Temperatura de funcionamiento: -40 °C ~ + 85 °C; Temperatura de almacenamiento: -40 °C ~ + 85 °C
Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
Altitud	≤ 2000m
