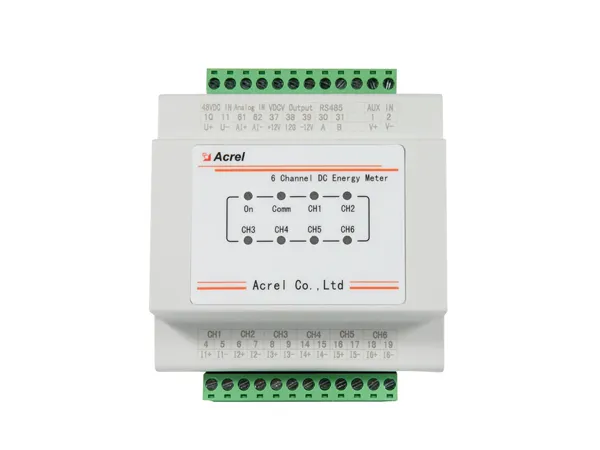

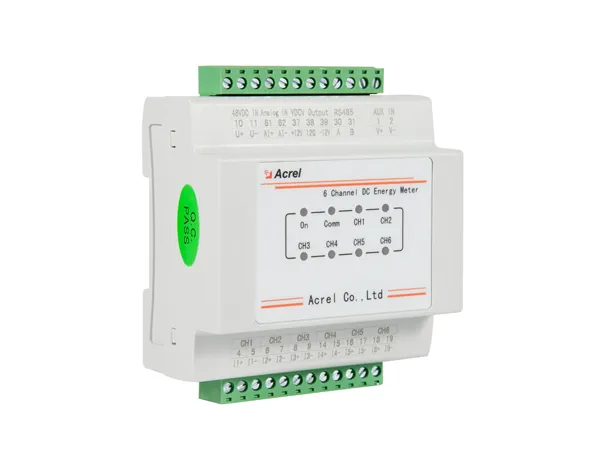

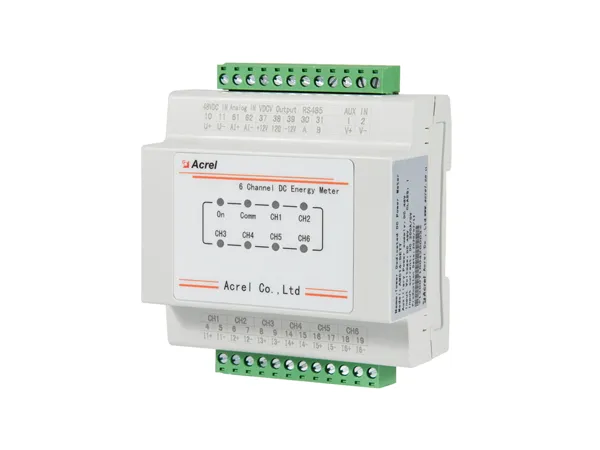

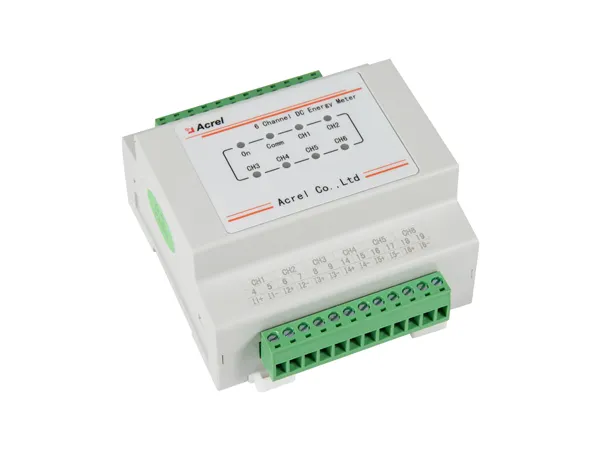

Estación Base AMC16-DETT Medidor de Energía Multi-Circuitos

Estación Base AMC16-DETT Medidor de Energía Multi-Circuitos

Medición: Hasta 6 circuitos de CC y 1 circuito de CA de utilidad adicional
Medición: Supervise el tiempo del sistema del dispositivo, voltaje total, corriente total de salida, potencia, energía, voltaje de cada canal, corriente, potencia, energía y etc
Precisión: 1% In≤I≤ 10% En error ± 2.5%; I>10% en error ± 2%
Tensión nominal: -48Vdc [1 canal de entrada de voltaje DC]
Corriente nominal: 5Vdc [vía-/sensor Hall de 5Vdc]
Comunicación: RS485 (MODBUS-RTU)
Fuente de alimentación auxiliar: -40 ~-60Vdc
Encendido: + 12V/100mA, -12V/50mA [suministrado a 6 sensores de sala emparejados]

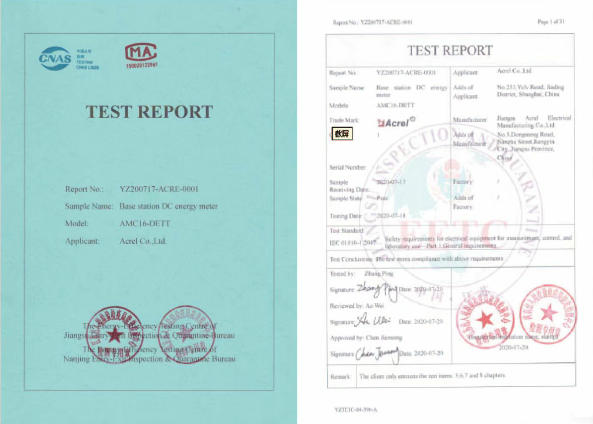

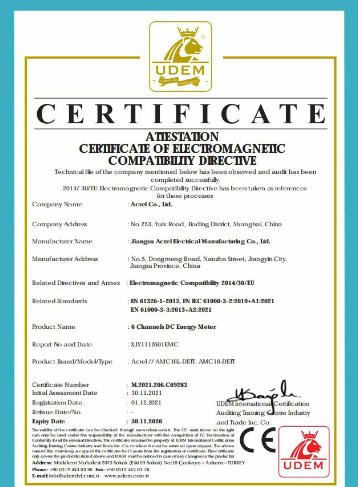

Estándar Y CERTIFICADO: CE

Contáctenos

Features Specifications Drawings Wiring Download Certifications

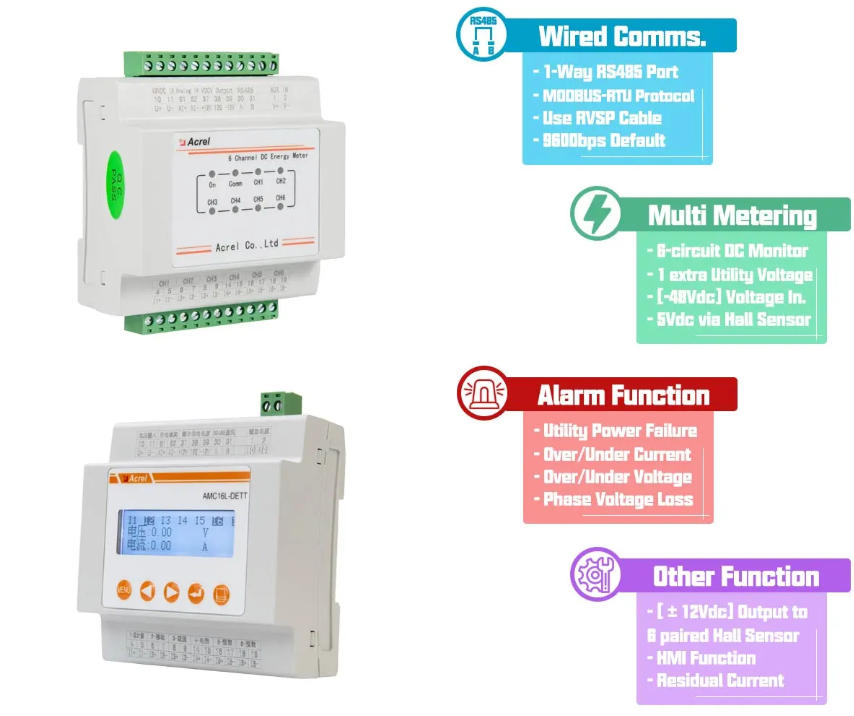

Características de AMC16-DETT estación base multi-circuitos medidor de energía

Características principales

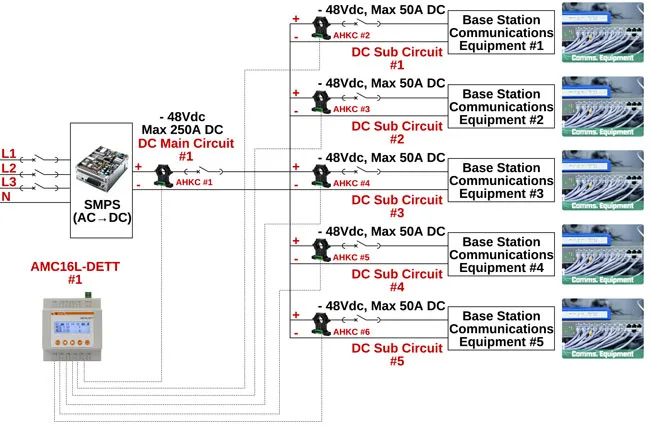

Medición multi-circuito

Monitoreo de circuito DC de hasta 6 circuitos
Tensión nominal [DC]: -48Vdc
Corriente nominal [DC]: 5Vdc [Vía sensor Hall]
1 Control de voltaje de utilidad adicional [Vía-/transductor 5Vdc]

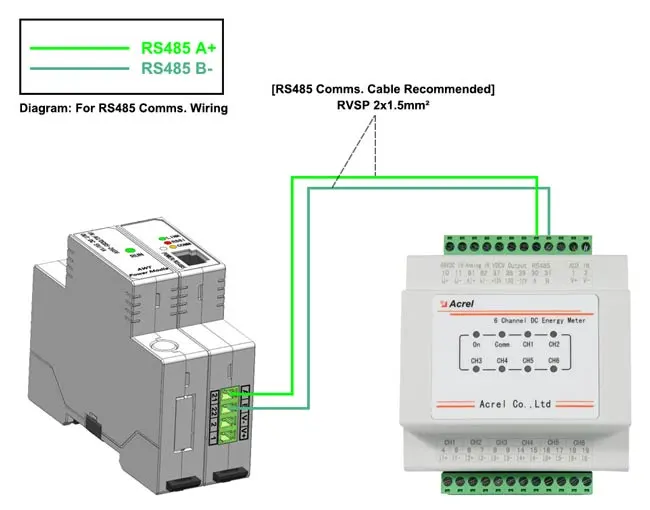

Comunicaciones cableadas

1-Way RS485 interfaz
Protocolo MODBUS-RTU
Tasa de baud: 9600 por defecto [1200 opcional, 2400, 4800]
Cable de cableado recomendado: RVSP 2x1,5 m

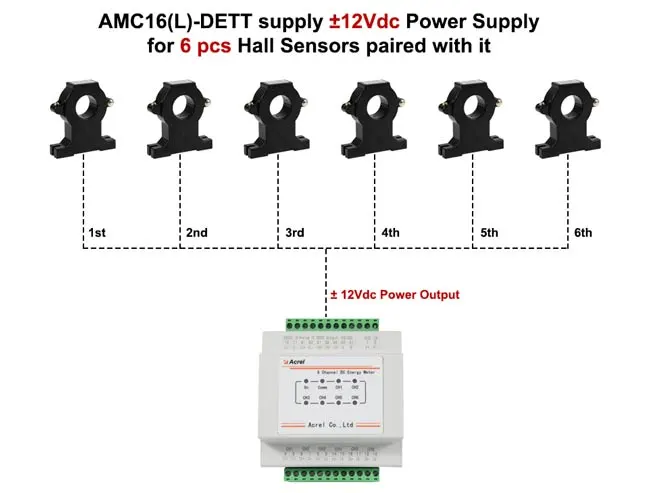

Salida de potencia extra

Applicatrion: ± 12Vdc Potencia de salida para 6 sensores Hall emparejados
Especificaciones de salida: 12V/100mA, -12V/50mA

Especificaciones del medidor de energía multi-circuitos de la estación base de AMC16-DETT

Parámetro técnico		Índice
Entrada	Tensión nominal DC	1 canal: -48VDC
	Corriente DC	6 canales de salida de sensores Hall es de 5V, la relación de corriente se puede establecer según la relación real
	Monitoreo de energía comercial	1 canal: 0-5vdc
	Capacidad de sobrecarga	Voltaje: 1,2 veces continuado, 2 veces continuado 1s;
	Capacidad de sobrecarga	Current: 1,2 tiempos continuaron, 10 veces continuaron 1s.
Exactitud (sensores Hall de superposición)		1% In≤I ≤ 10% En error + 2.5%; 1>10% en 2% de error
Resolución de medición		Exactitud de salida de voltaje 0,01 V; precisión de salida de corriente 0.01A;
Resolución de medición		Precisión de salida de potencia 0.01kw; precisión de salida de energía 0.01kwh.
Función	Función básica	Supervise el tiempo del sistema del dispositivo, voltaje total, corriente de salida total, potencia, energía, voltaje de cada canal, corriente, potencia, energía;, indicador LED; comunicación 485.
	Función de medición	Corriente de inicio: bajo voltaje nominal, cuando el valor de corriente de carga de themeter no excede el 1% del máximo de corriente, el medidor comienza.
	Función de medición	Corriente de funcionamiento de la derivación: cuando no hay corriente en el circuito de corriente del medidor, y 85%-125% de la tensión nominal se aplica en el circuito de tensión, la calculadora no tendrá más de un cambio digital.
	Función de alarma	Alarma baja de salida de voltaje DC, alarma alta de salida de voltaje DC, alarma de encendido, alarma de pérdida de voltaje del módulo, alarma de error de rama de medición, alarma de error de programa interno, alarma de error de reloj, alarma de falla de memoria, alarma de fallo de alimentación de entrada AC, alarma de fallo de alimentación de entrada AC
	Función de temporización	Soporte de temporización de transmisión, podría temporización remota al medidor a través de la comunicación RS485.
	Comunicación	Un solo canal RS485,baudrate 9600bps, se puede establecer en 1200BPS,2400bps, 4800bps.
	Comunicación	Protocolo de comunicación: estándar o custmized

	Fuente de alimentación del sensor Hall	Salida de alimentación: + 12V/100mA, -12V/50mA
	Precisión del reloj	≤ 0.5S/d(23C), S ≤ 1/d(-20C-60 °C),
Fuente de alimentación auxiliar	Rango de tensión	-40V ~ 60VDC
Fuente de alimentación auxiliar	Consumo de energía	Dispositivo completo ≤ 2W (sin salida de fuente de alimentación)
Almacenamiento		LT tiene la función de almacenamiento de datos de potencia histórica e información de alarma histórica, y la memoria es de 2MB
Resistencia de aislamiento		≥ 40MQ
Medio ambiente	Temperatura	Funcionamiento: -20 °C ~ + 60 °C; almacenamiento:-40 °C ~ + 70 °C
	Humedad	≤ 98% sin condensación, sin gas corrosivo
	Altitud	≤ 4000m
Nivel de protección		IP20
Material de la llamaRetardante		Temperatura del cable resplandor terminal 960 ° C 10 ° C, temperatura del cable resplandor de la carcasa 650 ° C, 15 ℃
Instalación		Carril DIN estándar de 35mm
Protección contra rayos	Entrada de tensión (modo diferencial)	Valor máximo 5kA
Protección contra rayos	Fuente de alimentación auxiliar (modo diferencial)	Valor máximo 5kA
