Dispositivo de monitoreo de distribución de energía de precisión de CA AMC16Z-FAK24

Monitoreo: multimedición de circuitos de rama saliente de CA (1 fase y 3 fases)
Medición: Voltaje, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia y etc
Calidad de potencia: 2 ° ~ 31 ° y armónico total
Comunicaiton: RS485 (MODBUS-RTU)
Tensión nominal: 220 ~ 264Vac L-N
Corriente nominal: 50mA AC (vía-/50mA CTs)
Estándar Y CERTIFICADO: CE; IEC; LVD

Contáctenos

Features Specifications Drawings

Características del dispositivo de monitoreo de distribución de energía de precisión AC AMC16Z-FAK24

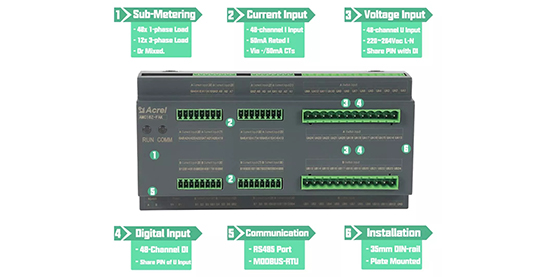

Features of AMC16Z-FAK24 AC Precision Power Distribution Monitoring Device

Monitoreo de circuitos salientes de CA dual

● Monitoreo de circuitos de CA independientes de doble lado B

● Monitoreo completo de parámetros eléctricos

● Circuitos de rama saliente Multi-Medición

Dual AC Outgoing Circuits Monitoring

Medición de circuitos de rama múltiple

● Medición tanto de 1 fase como de 3 fases

● Max 36 circuitos 1-fase

● Max 12 circuitos trifásicos

● 8 circuitos mixtos de 3 fases y 12 circuitos de 1 fase, por ejemplo

Multiple Branch Circuits Metering

Análisis de calidad de Potencia

● 2do ~ 31o armónico

● Armónico total

Power Quality Analysis

Detección de estado de encendido/apagado del interruptor

● Un lado doble B

● 48-canal de DI (entrada digital)

Switch On/Off Status Detection

1. Función general

Función	Descripción
Medición (común)	AC kWh, kVarh, Potencia activa, Potencia reactiva, Corriente, Voltaje, Factor de potencia, Potencia del aparato, Frecuencia, Tensión de tierra cero, Corriente de línea neutra
Medición (calidad de Potencia)	Contenido armónico total (THD), 2-31 Armónicos
Monitoreo de temperatura y humedad	Rango de monitoreo de Tempeatrue: -40 °C ~ + 99 °C Rango de monitoreo de humedad: 20% ~ 90%
Exactitud	Tensión/corriente/potencia activa/nivel de energía activa 0,5, potencia reactiva/nivel de energía reactiva 1
Comunicación	Interfaz RS485 (Protocolo MODBUS-RTU)
DI (entrada Swtich)	DI de 48 canales (entrada digital); contacto seco

2. parámetros principales

Parámetro	Descripción y valor
VoltageInput	Tensión nominal	3x220 ~ 264Vac L-N
VoltageInput	Frecuencia de referencia	45 ~ 65Hz
Entrada corriente	Corriente nominal	50mA AC (vía-/50mA CTs)
Fuente de alimentación	Fuente de	Fuente de alimentación por AMC16Z-ZA; CC 12-24V cuando se usa solo
Instalación	Carril DIN	Instalación estándar DIN-rail de 35mm
Cableado de Fase	1P2W y 3P4W	1-Fase 2-alambre y 3-Fase 4-alambre
Seguridad	Aislamiento	Todos los terminales y la resistencia de aislamiento entre las piezas conductoras no menos de 100 MΩ
Seguridad	Soportar voltaje	Señal de voltaje y corriente de canal A // señal de voltaje y corriente de canal B // otros puertos cumplen con AC2kV 1min entre pares, la corriente de fuga debe ser inferior a 2mA, sin fallas o fenómenos de desconexión.

3. Medio ambiente

Condición	Descripción y valor
Temperatura	Temperatura de funcionamiento: -20 °C ~ + 55 °C; Temperatura de almacenamiento: -40 °C ~ + 70 °C
Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
Altitud	≤ 2000m
