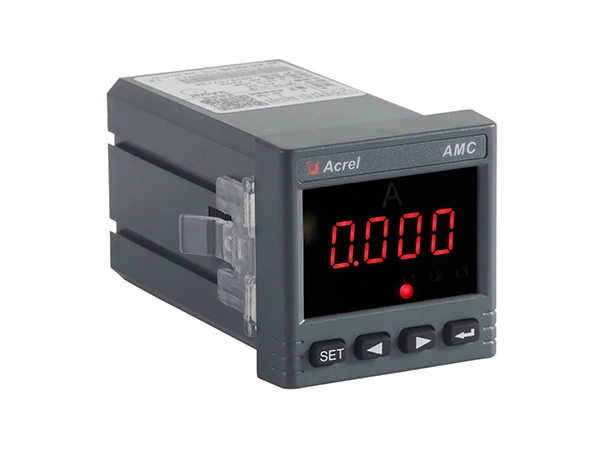

Analizador de amperímetro monofásico AMC48L-AI

Medición de corriente
Pantalla LED de cristal líquido

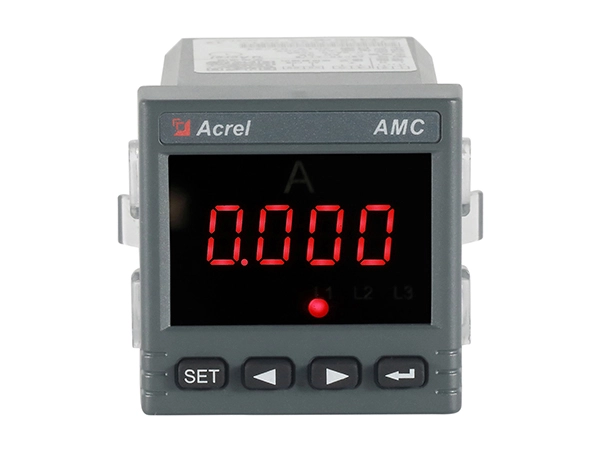

Amperímetro monofásico
Entrada: 1A o 5A

Contáctenos

Features Specifications Drawings

Características del analizador AMC48L-AI amperímetro monofásico

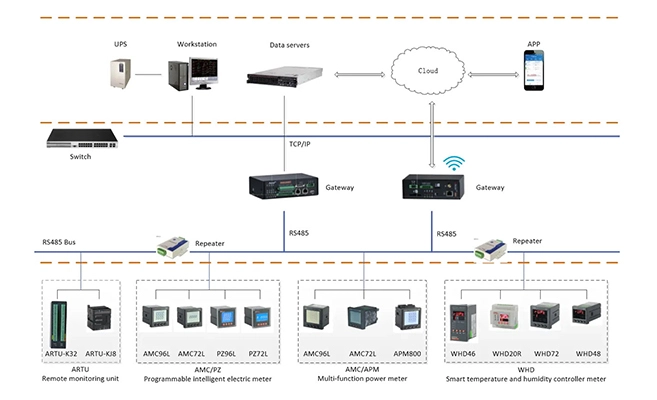

Comunicación

RS485(Modbus-RTU)

Pantalla

Pantalla LCD, establece la potencia de multiplicación

Calificado U & I

Corriente AC: AC1A, 5A

Exactitud

Energía activa: Clase 0,5

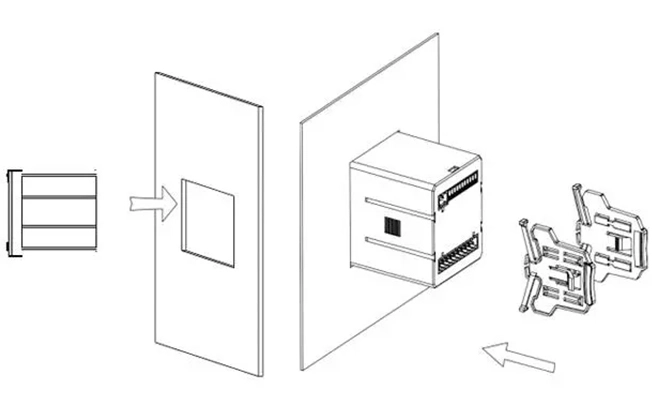

Instalación

Panel montado

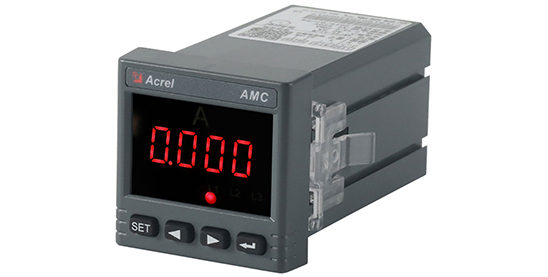

multifunction power meter

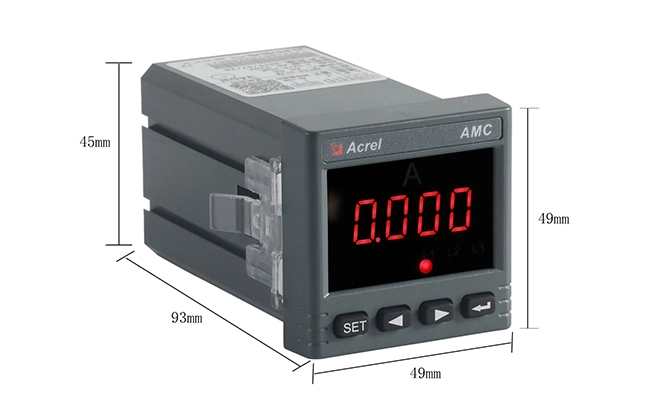

Dimensión (L * W * H)

Tamaño del panel (L× W): 48*48mm

Recorte (L× W): 45*45mm

Profundidad (H): 93mm

Consumo

Corriente: Consumo de energía <0,5 VA;

Fuente de alimentación auxiliar: consumo de energía ≤ 5VA

Fuente de alimentación auxiliar

AC 220V

multifunction energy meter

Especificaciones del analizador AMC48L-AI amperímetro monofásico

Parámetro técnico		Valor
Entrada	Valor nominal	FaseAC simple 100V,400V,660V(UL-L, sólo 72/ 96) Corriente AC: AC1A,5A;

	Sobrecarga	Tensión: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal/1 segundo Current: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo

	Frecuencia	45Hz ~ 65Hz
	Consumo de energía	Consumo de energía de cada voltaje, el circuito de entrada actual es inferior a 0.5VA
Exactitud		0,5 de clase
Función	Pantalla	LED o LCD
	Comunicación	RS485, Protocolo Modbus-RTU;(1 bit de inicio, 8 bit de datos, 1 bit de parada, sin paridad) Tasa de baudios 2400/4800/9600/19200 BPS, etc.

	Alarma	Relé pasivo de 1 canal, capacidad de contacto 3A/30VDC,3A/250VAC, utilizado para alarma de alto, bajo, desequilibrio, etc.
	Analógico	DC4 ~ 20mA,(carga <500Ω) (Nota: El cable blindado se selecciona especialmente para la entrada y salida de la señal anterior)

	Conmutación	Entrada: 4 canales o 2 canales de entrada de contacto seco, fuente de alimentación incorporada Salida: salida de conmutación de 2 canales, sin contacto de relé, capacidad: 3A/30VDC,3A/250VAC

Suministro auxiliar		AC/DC 85-265V
Consumo de energía		<5VA
Resistencia de aislamiento		≥ 100 MΩ
Voltaje soportado de frecuencia de potencia		Entre el conjunto de terminales de alimentación y la entrada de señal, conjunto de salida de terminales 2kV/1min (RMS) Entre la carcasa y todos los terminales (excepto el conjunto de terminales de tensión de referencia inferior a 40V) AC 4kV

Medio ambiente	Temperatura	Operación: -10 °C ~ + 55 de almacenamiento: -25 °C ~ + 70 °C
	Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
	Altitud	≤ 2500m
