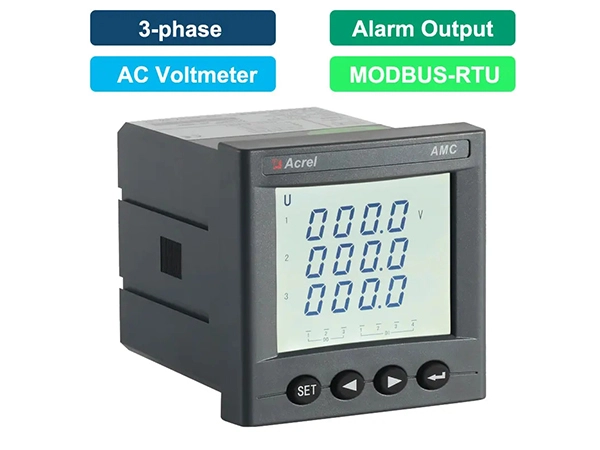

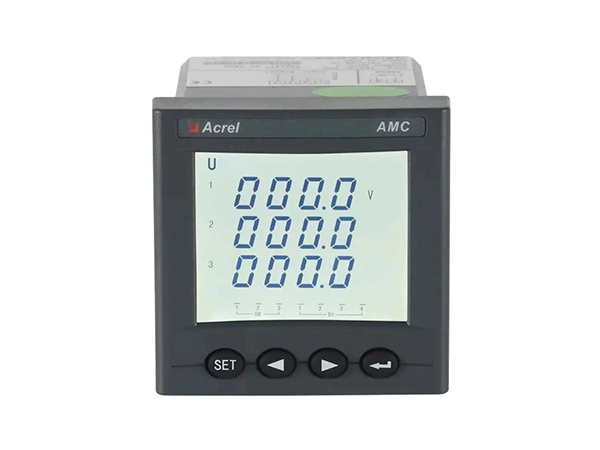

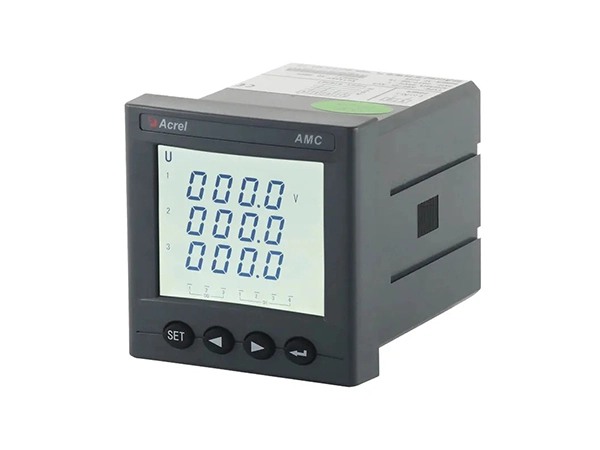

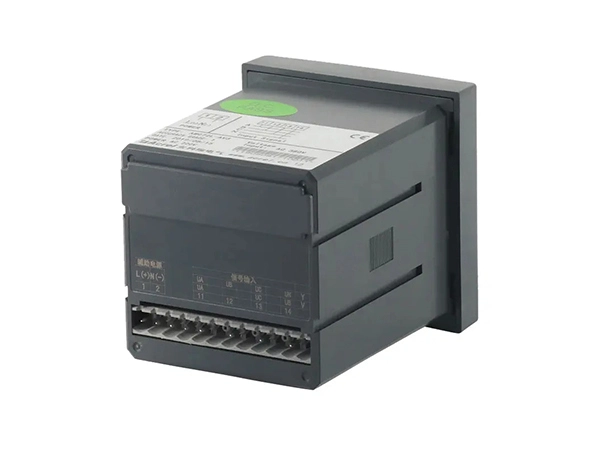

Analizador de voltímetro trifásico AMC72L-AV3

Medición:3 fases de tensión AC
Exactitud:0.5%
Tensión nominal:L-L de 400V o 660V CA (conexión directa); L-L de 100V CA (a través de PTs)
Fuente de alimentación:85 ~ 265V AC/DC
Comunicación:RS485 (MODBUS-RTU)
Salida de alarma:Alarma baja y alta y sin balace
Salida analógica:4 ~ 20mA CC
Función DI/DO:DI de 2 canales y DO de 2 canales
Estándar Y CERTIFICADO:Certificados CE

Contáctenos

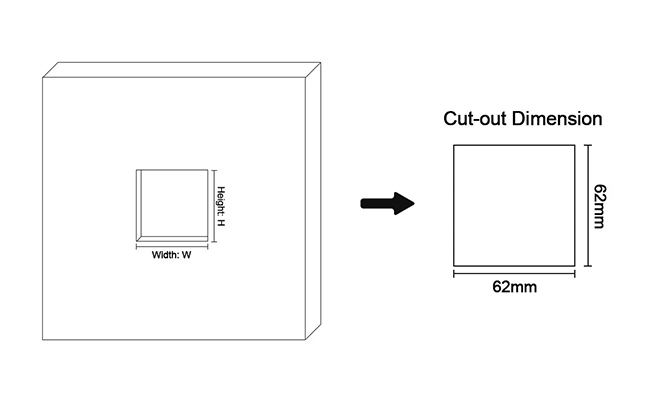

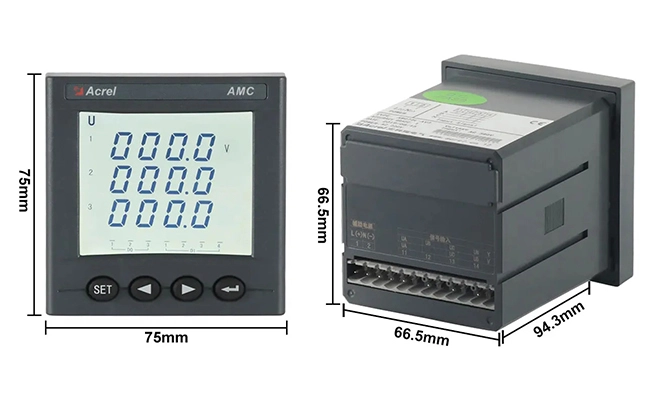

Features Specifications Drawings

Características de AMC72L-AV3 Analizador de voltímetro trifásico

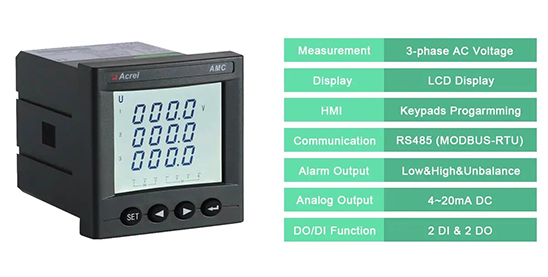

Features of AMC72L-AV3 Three Phase Volmeter Analyzer

1. Función general

Función	Descripción y valor
Medición	Tensión trifásica AC
Pantalla	Pantalla LCD
Comunicación (opcional)	RS485, Protocolo Modbus-RTU;(1 bit de inicio, 8 bit de datos, 1 bit de parada, sin paridad) Tasa de baudios 2400/4800/9600/19200 BPS, etc.
Salida de alarma (opcional)	1 canal de relé pasivo, capacidad de contacto 3A/30VDC,3A/250VAC, Utilizado para alarma alta, baja, desequilibrio, etc.
Salida analógica (opcional)	DC4 ~ 20mA,(carga <500Ω) (Nota: El cable blindado se selecciona especialmente para la entrada y salida de la señal anterior)
Conmutación DI/DO (opcional)	DI (entrada digital): entrada digital de contacto seco de 2 canales con fuente de alimentación incorporada DO (salida digital): salida digital de 2 canales sin contacto de relé. Capacidad: 3A/30VDC,3A/250VAC

2. parámetros principales

Parámetro	Descripción y valor
Entrada	Tensión nominal	Entrada de voltaje AC: L-L AC 400V o L-L AC 660V (por conexión directa); L-L AC 100V (por-/100V AC PTs)
	Sobrecarga	Sobrecarga de tensión de entrada: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo
	Frecuencia	45 ~ 65Hz
	Consumo de energía	El consumo de energía de cada circuito de entrada de voltaje es inferior a 0.5VA
Exactitud	Medición de tensión	0.5%
Fuente de alimentación	Rango de tensión	AC/DC 85-265V
Fuente de alimentación	Consumo de energía	<5VA
Resistencia de aislamiento		≥ 100 MΩ
Voltaje soportado de frecuencia de potencia		Entre el conjunto de terminales de alimentación y la entrada de señal, conjunto de salida de terminales 2kV/1min (RMS) Entre la carcasa y todos los terminales (excepto el conjunto de terminales de tensión de referencia inferior a 40V) AC 4kV

3. Medio ambiente

Condición	Descripción y valor
Temperatura	Operación: -10 °C ~ + 55 °C; Almacenamiento: -25 °C ~ + 70 °C
Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
Altitud	≤ 2500m
