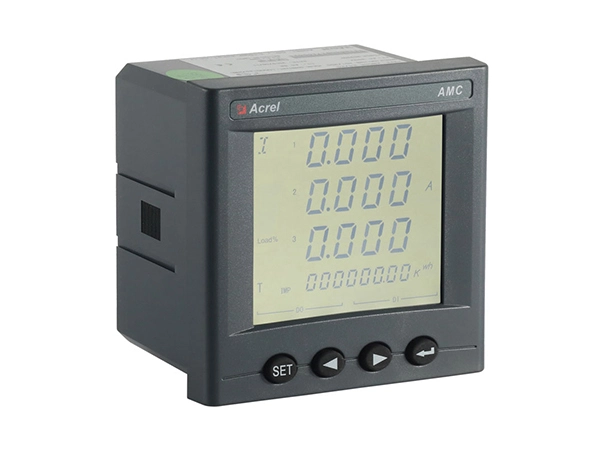

AMC96L-AI3 Analizador de amperímetro trifásico

Corriente AC: AC 1A, 5A
Cuatro claves para la comunicación y establecer parámetros
Pantalla LCD para medición de corriente de tres fases

Contáctenos

Features Specifications Drawings

Características de AMC96L-AI3 Analizador de amperímetro trifásico

Exactitud

Energía activa: Clase 0,5

Frecuencia

Rango: 45-65Hz

Fuente de alimentación auxiliar

AC/DC 85 ~ 265V

Salida de pulso

1600-160000imp/kWh

Consumo

Voltaje: Consumo de energía <0.5VA;

Corriente: Consumo de energía <0,5 VA;

Fuente de alimentación auxiliar: consumo de energía ≤ 10VA

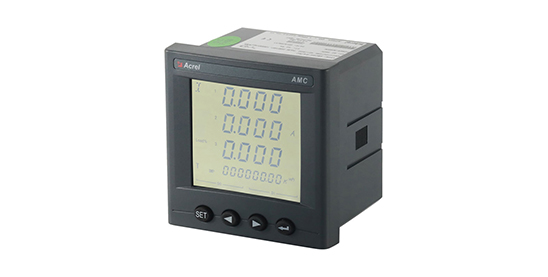

ac power monitoring device

Instalación

Panel montado

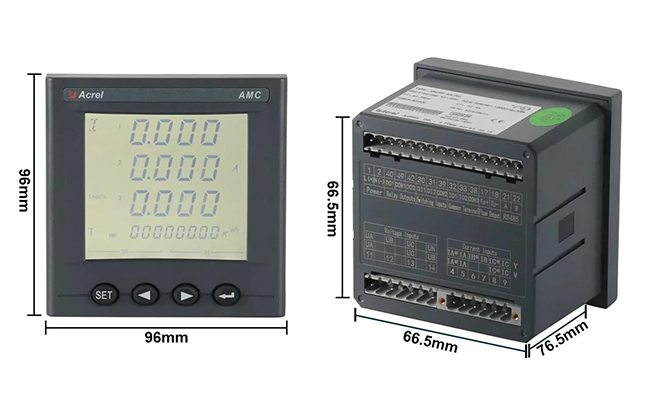

Dimensión (L * W * H)

Tamaño del panel (L× W): 96*96mm

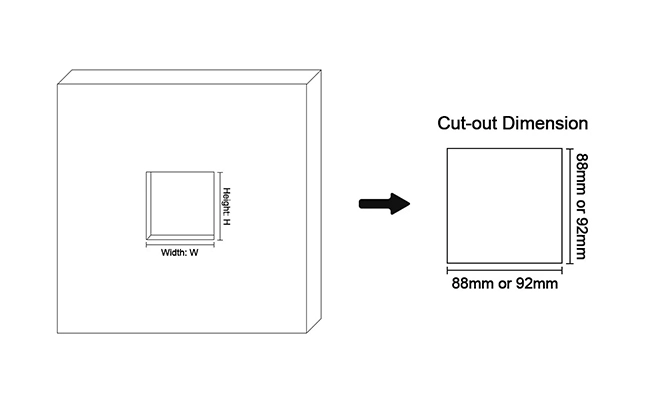

Recorte (L× W): 92*92mm

Vivienda (L × W × H): 90 90*77,8mm

Relé

DC 30V/3A AC 220V/3A

Consumo

0.2%

ac power monitor

Especificaciones de AMC96L-AI3 Analizador de amperímetro trifásico

Parámetros técnicos		Valor
Entrada	Conexión	Monofásico-2 alambre, 3 Fase-3 alambre, 3 Fase 4-alambre
	Frecuencia	45-65Hz
	Voltaje	Calificación: Monofásico: AC 100V, 400V Trifásico: AC 3x57,7 V/100V(100V), 3x22,0 V/380V(400V) 3x38 V/660V(660V)(sólo 96 tamaños) Nota: 72 perfil no adecuado para la aplicación de alta tensión Sobrecarga: calificación de 1,2 pliegues (continua): calificación de 2 veces para 1 segundo Consumo de energía:<0.5VA







	Corriente	Calificación: AC 1A, 5A Sobrecarga: calificación de 1,2 pliegues (continua): calificación de 10 veces para 1 segundo Consumo de energía:<0.5VA

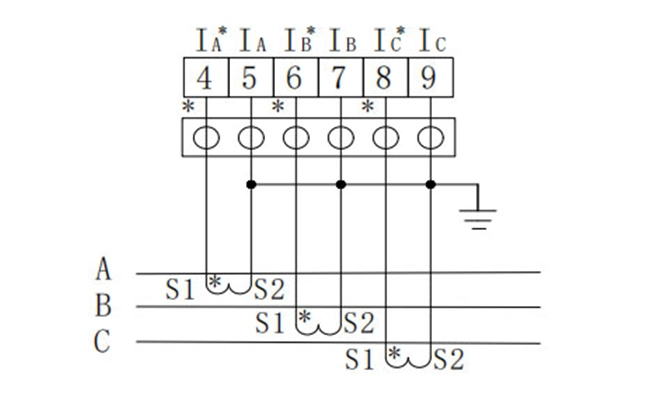

Salida	Energía eléctrica	Modo de salida: pulso fotoacoplador de colector abierto Constante de pulso: 10000imp/kWh(settable), consulte el diagrama de cableado para obtener más detalles

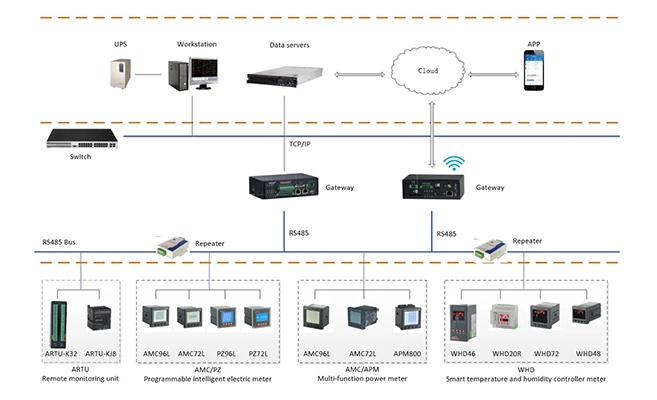

	Comunicación	Puerto RS485, Protocolo Modbus-RTU, Protocolo DLT645 (versiones 09 y 97), 1200 38400 de velocidad en baudios
Función	Entrada de conmutación	Entrada de contacto seco, fuente de alimentación incorporada
	Salida de conmutación	Modo de salida: Relé normalmente de salida de contacto abierto Capacidad de contacto: AC 250V/3A, DC 30V/3A

	Salida analógica	1-5V,4-20mA
Clase de precisión		Frecuencia: 0,05Hz, corriente, voltaje; clase 0,2, reactivo Energía: Clase 1,0, Reácce Energía eléctrica: 1,0 clase activa Potencia: clase 0,5, energía eléctrica activa: clase 0,5, armónico 2-31 Medición: ± 1%



Fuente de alimentación		Consumo de potencia de CA/CC 85-265V ≤ 10VA
Seguridad	Frecuencia de potencia Tensión de resistencia	Entre fuente de alimentación // Salida de conmutación // Entrada de corriente // Entrada de voltaje y Transmisión // Comunicación // Salida de pulso // Entrada de conmutación AC 2kV 1min; Entre fuente de alimentación, salida de conmutación, entrada de corriente, entrada de voltaje AC 2kV 1min; Entre transmisión, comunicación, salida de pulso, entrada de conmutación AC 1kV 1 min;



	Resistencia de aislamiento	Entrada, extremo de salida a la caja de la máquina> 100MΩ
Medio ambiente	Temperatura	Trabajo:-25 °C ~ + 65 °C de almacenamiento:-40 °C ~ + 80 °C
	Humedad	≤ 93% RH sin condensación
	Altitud	≤ 2500m
