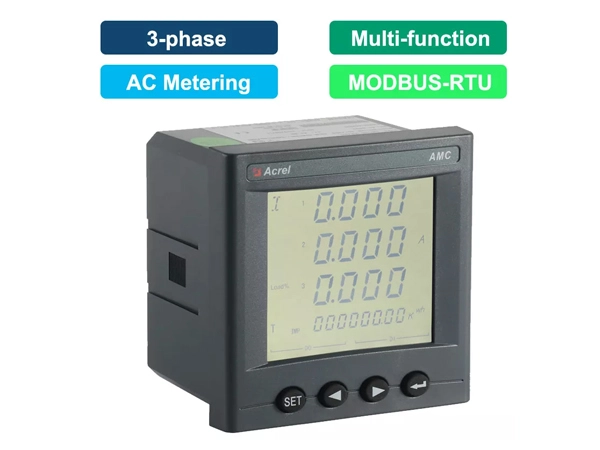

Medidor de energía trifásico multifunción AMC96L-E4

Name: Medidor de energía trifásico multifunción AMC96L-E4
Brand: Acrel Co.,Ltd.

● Medición: AC kWh trifásico, kVarh, I, U, kW, kVar, Hz, cosφ y etc

● Precisión: 1% (kWh); 0.5% (potencia activa)

● Tensión nominal: L-L CA de 400V o 660V (conexión directa); L-L CA de 100V (a través de PTs)

● Corriente nominal: 5A AC o 1A AC (a través de CTs)

● Fuente de alimentación: 85 ~ 265V AC/DC; 24V o 48V DC

● Comunicación: RS485 (MODBUS-RTU)

● SOE Funciton: Evento & Demanda & Extremum Record

● Medición armónica: 2 ~ 31 ° y armónico total

● Salida analógica: 4 ~ 20mA CC o 1 ~ 5V CC

● Función DI/DO: DI de 2/4 canales y DO de 2 canales

● Estándar & Certificado: Certificados CE

● L-L AC 400V o 660V

● Salida analógica

● Función DI/DO

Contáctenos

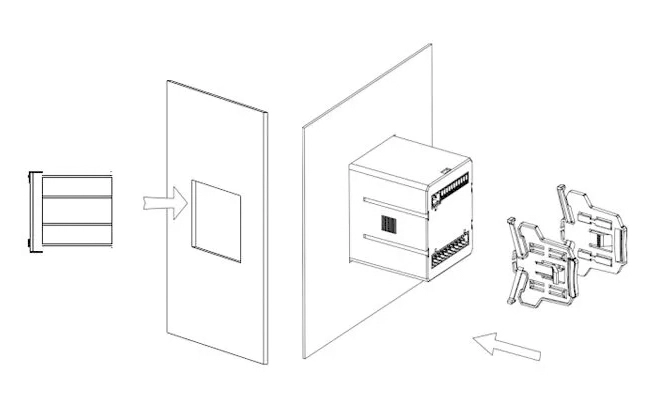

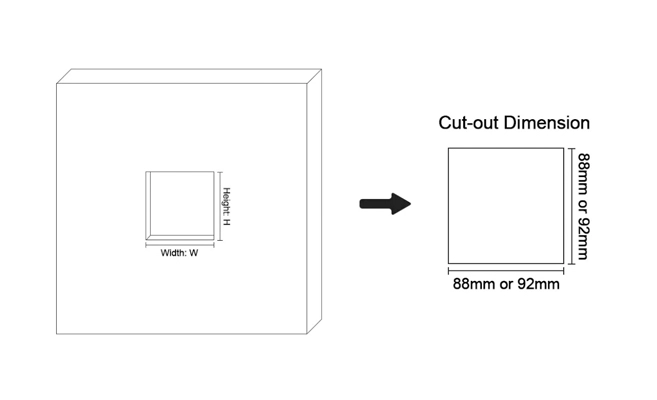

Specifications Drawings

Especificaciones del medidor de energía trifásico multifunción AMC96L-E4

Descripción general de la función	Función	Descripción y valor
	Medición	Corriente, Tensión, Voltaje de Secuencia Cero, Corriente, Corriente, Voltaje, Voltaje de Secuencia Cero, Corriente Reactiva, Potencia Reactiva, Potencia Reactiva, Adelante y Reverso, desequilibrio de tensión y corriente, Factor de potencia, Armónico, Frecuencia

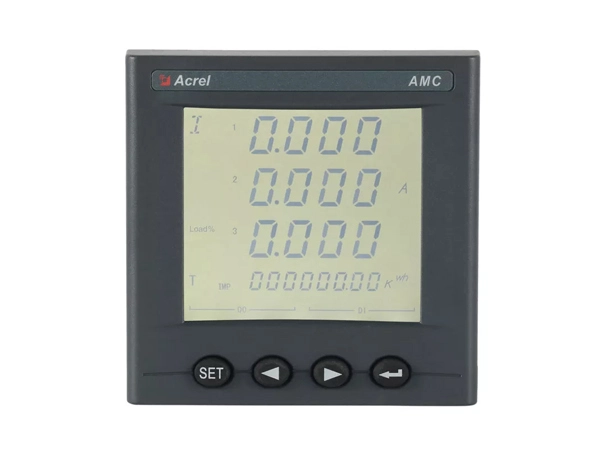

	Pantalla	Pantalla LCD
	Comunicación (opcional)	RS485, Protocolo Modbus-RTU;(1 bit de inicio, 8 bit de datos, 1 bit de parada, sin paridad) Tasa de baudios 1200 ~ 38400 bps, etc.
	Salida de alarma (opcional)	1 canal de relé pasivo, capacidad de contacto 3A/30VDC, 3A/250VAC, Utilizado para alarma alta, baja, desequilibrio, etc.
	Salida analógica (opcional)	1 ~ 5V CC o 4 ~ 20mA CC
	Conmutación DI/DO (opcional)	DI (entrada digital): entrada digital de contacto seco de 2 canales o 4 canales con fuente de alimentación incorporada DO (salida digital): salida digital de 2 canales sin contacto de relé. Capacidad: 3A/30V DC, 3A/250V AC
Parámetros principales	Parámetro	Descripción y valor
	Entrada	Tensión nominal	Entrada de tensión CA: L-L CA de 400V o 660V (por conexión directa); L-L CA de 100V (por-/100V CA PTs)
		Corriente nominal	Entrada de corriente AC: 5A AC o 1A AC (a través de-/5A AC o-/1A AC CTs)
		Sobrecarga	Sobrecarga de entrada de corriente y voltaje: 1,2 veces el valor nominal (continuo); 10 veces el valor nominal/1 segundo
		Frecuencia	45 ~ 65Hz
		Consumo de energía	El consumo de energía de cada circuito de entrada de corriente y voltaje es inferior a 0,5 VA
	Precisión de medición	Voltaje	0.20%
		Corriente	0.20%
		Potencia activa	0.50%
		Potencia reactiva	1.00%
		KWh	0.50%
		KVarh	1.00%
		Frecuencia	± 0,05Hz
		Armónico	± 1%
	Fuente de alimentación	Rango de tensión	85-265V AC/DC; 24V o 48V DC (± 20%)
		Consumo de energía	≤ 10VA
	Resistencia de aislamiento		≥ 100 MΩ
	Voltaje soportado de frecuencia de potencia		Entre fuente de alimentación/salida de conmutación/entrada de corriente/entrada de voltaje y transmisión/comunicación/salida de pulso/entrada de conmutación AC 2 kV 1 min; Entre fuente de alimentación, salida de conmutación, entrada de corriente, entrada de voltaje AC 2 kV 1 min; Entre transmisión, comunicación, salida de pulso, entrada de conmutación AC 1kV 1 min;
Medio ambiente	Condición	Descripción y valor
	Temperatura	Operación: -25 °C ~ + 65 °C; Almacenamiento: -40 °C ~ + 80 °C
	Humedad	≤ 95% RH, sin condensación, sin gas corrosivo
	Altitud	≤ 2500m
