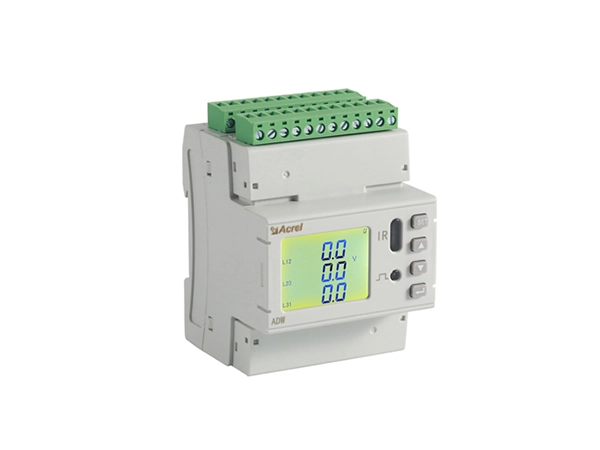

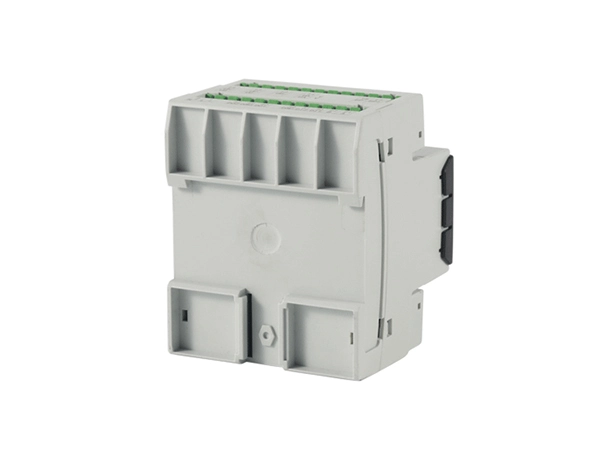

Medidor de potencia DTSD1352-4S multicircuito de 1 fase y 3 fases

Name: Medidor de potencia DTSD1352-4S multicircuito de 1 fase y 3 fases
Brand: Acrel Co.,Ltd.

Contáctenos

Features Specifications Details

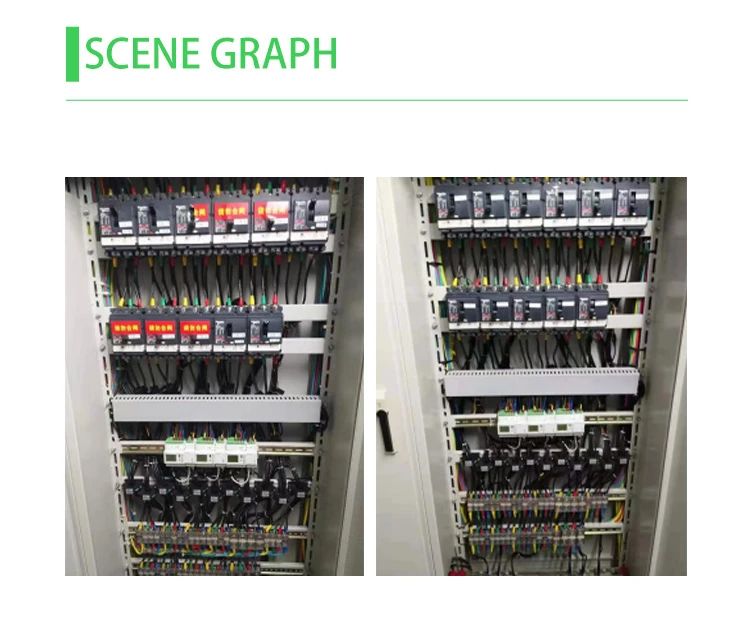

Características del medidor de potencia DTSD1352-4S multicircuito de 1 fase y 3 fases

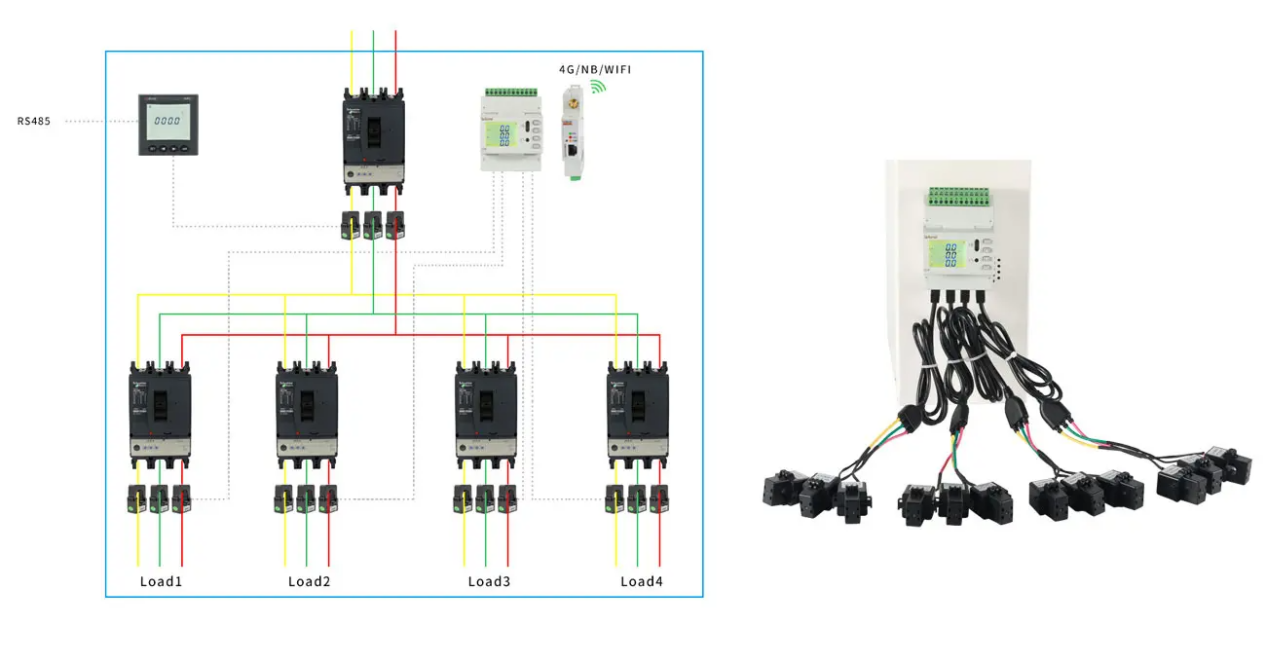

Cableado trifásico de 4 cables de ADW210 monitoreo 4 circuitos trifásicos

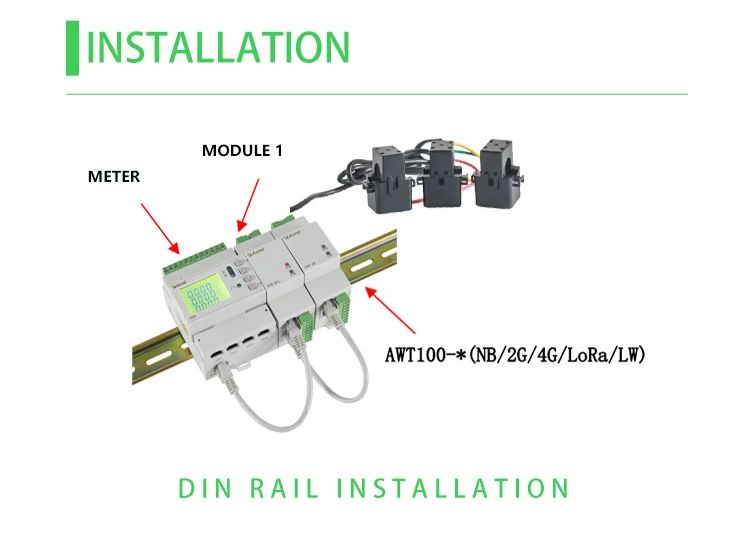

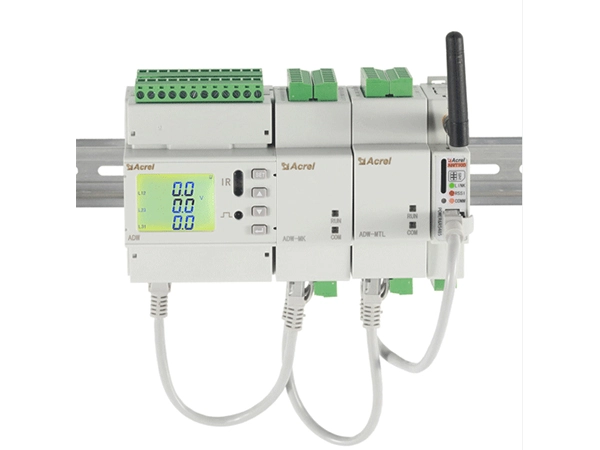

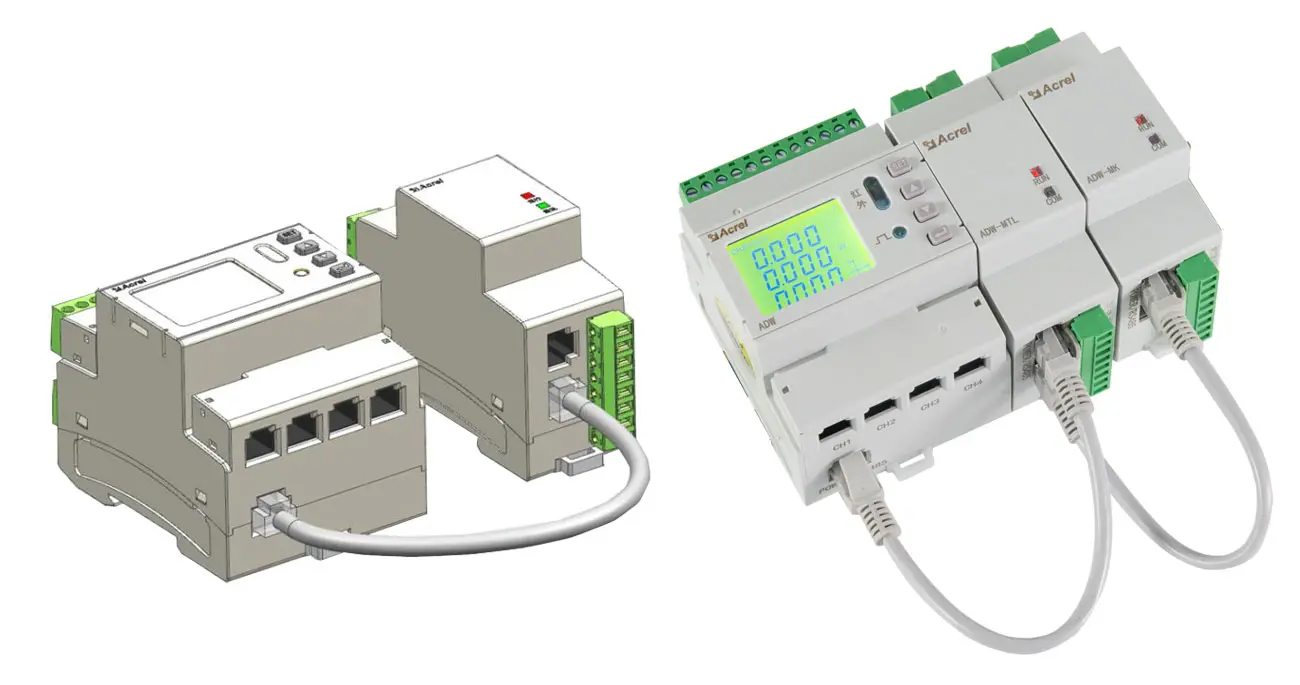

Cableado entre el cuerpo principal ADW210 y el módulo de función extra MTL & MK a través de la interfaz RJ45

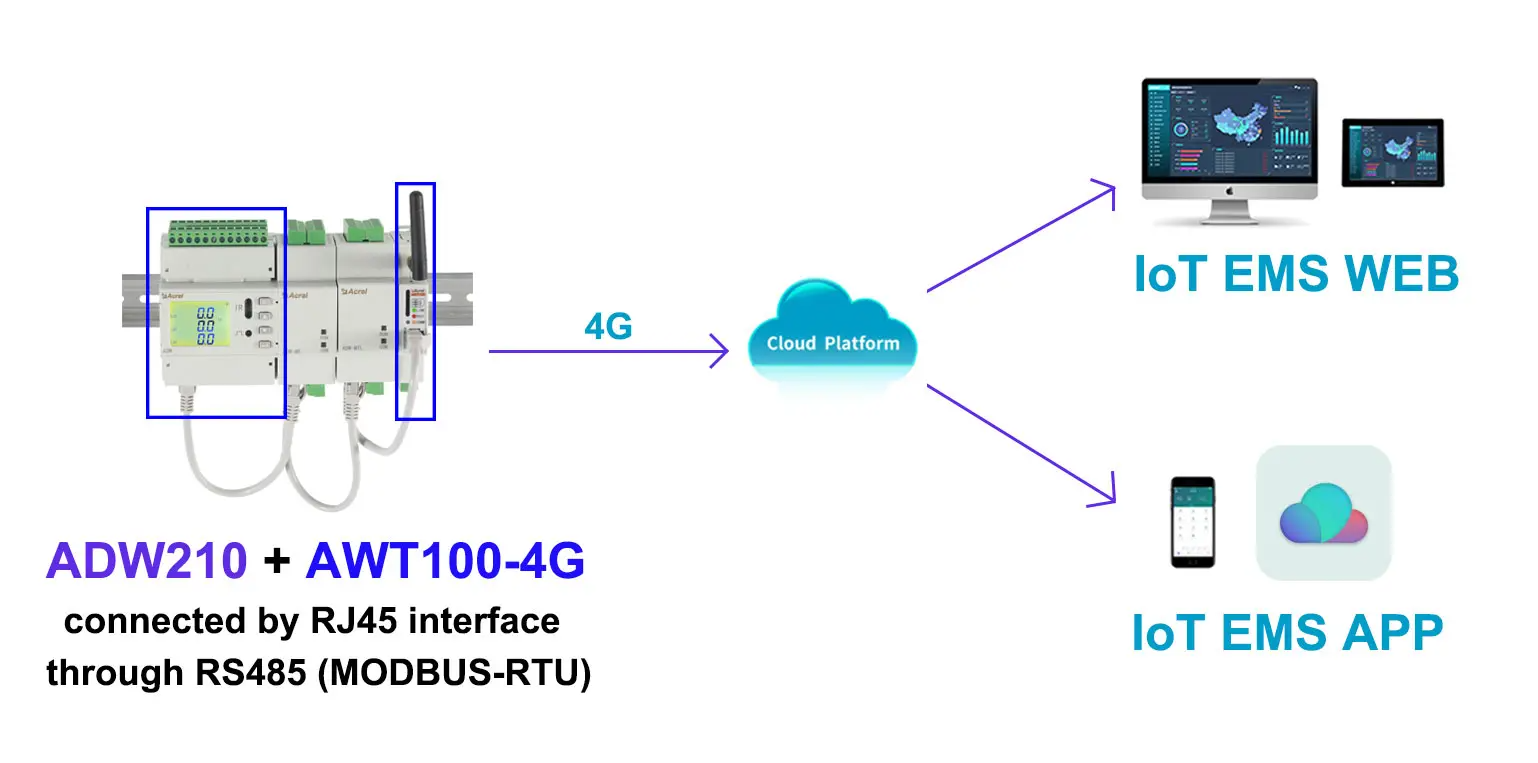

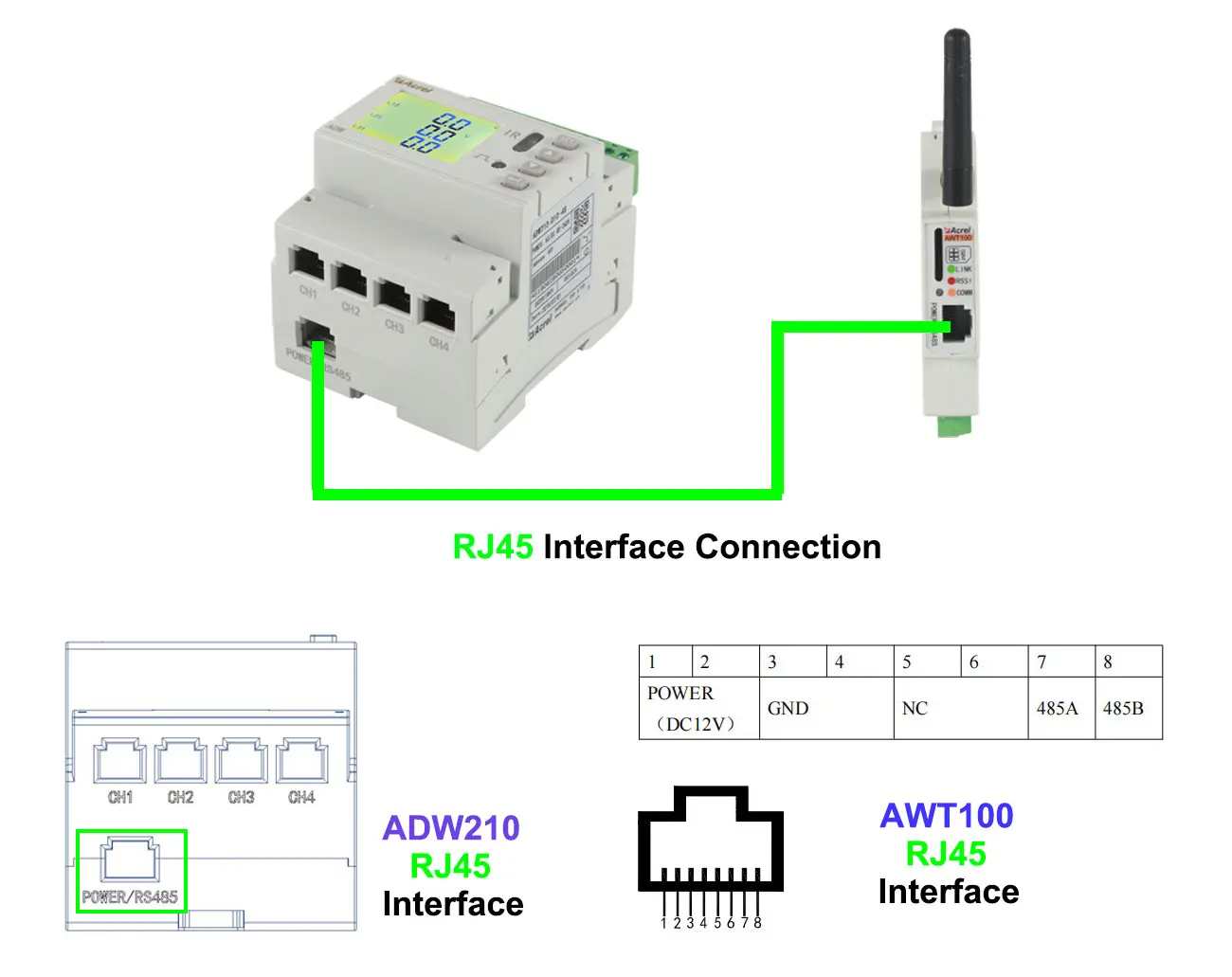

Cableado entre 1 cuerpo principal ADW210 y 1 módulo de comunicación AWT100

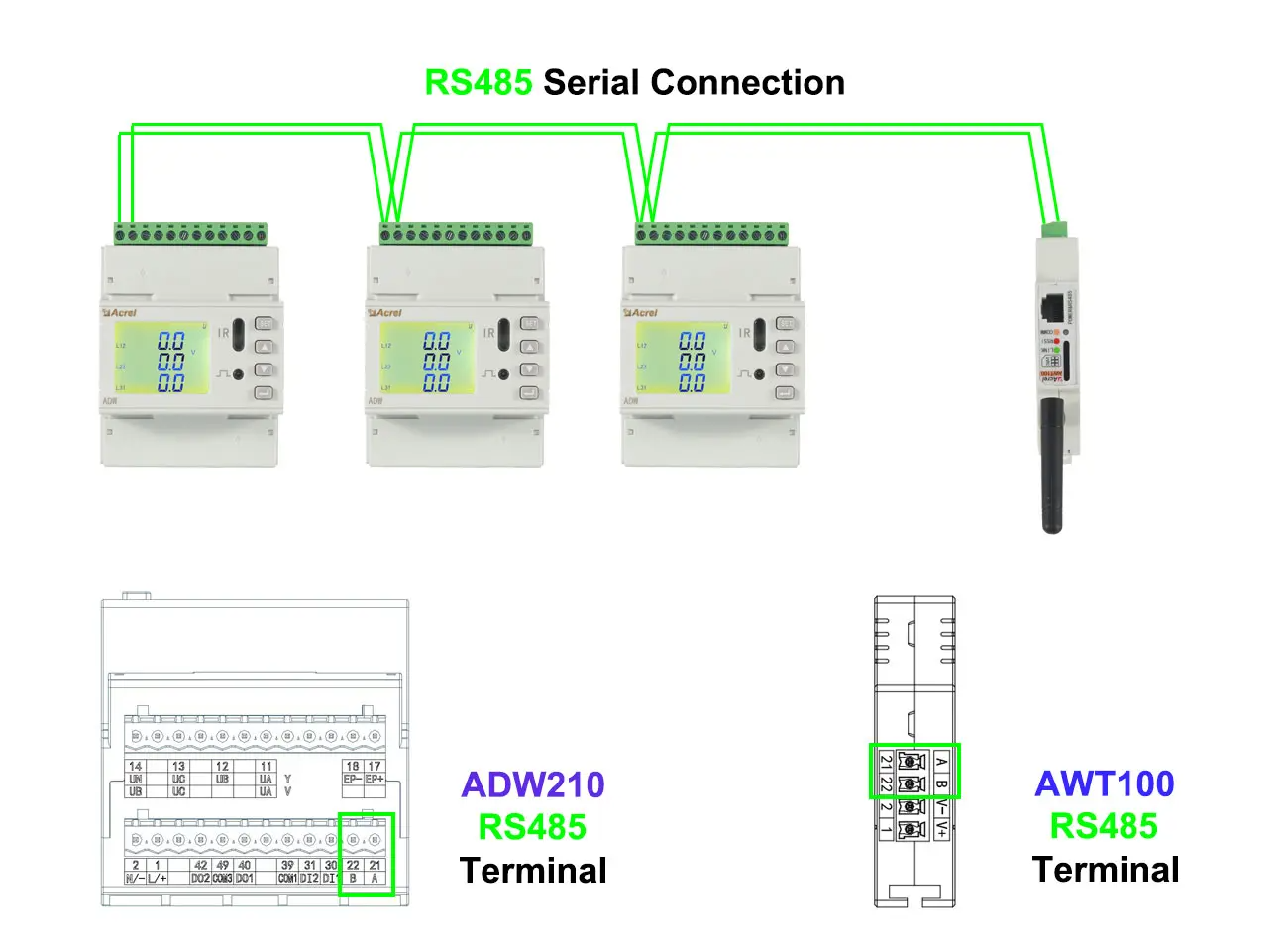

Cableado entre más de 1 ADW210 Cuerpos Principales y 1 Módulo de Comunicación AWT100

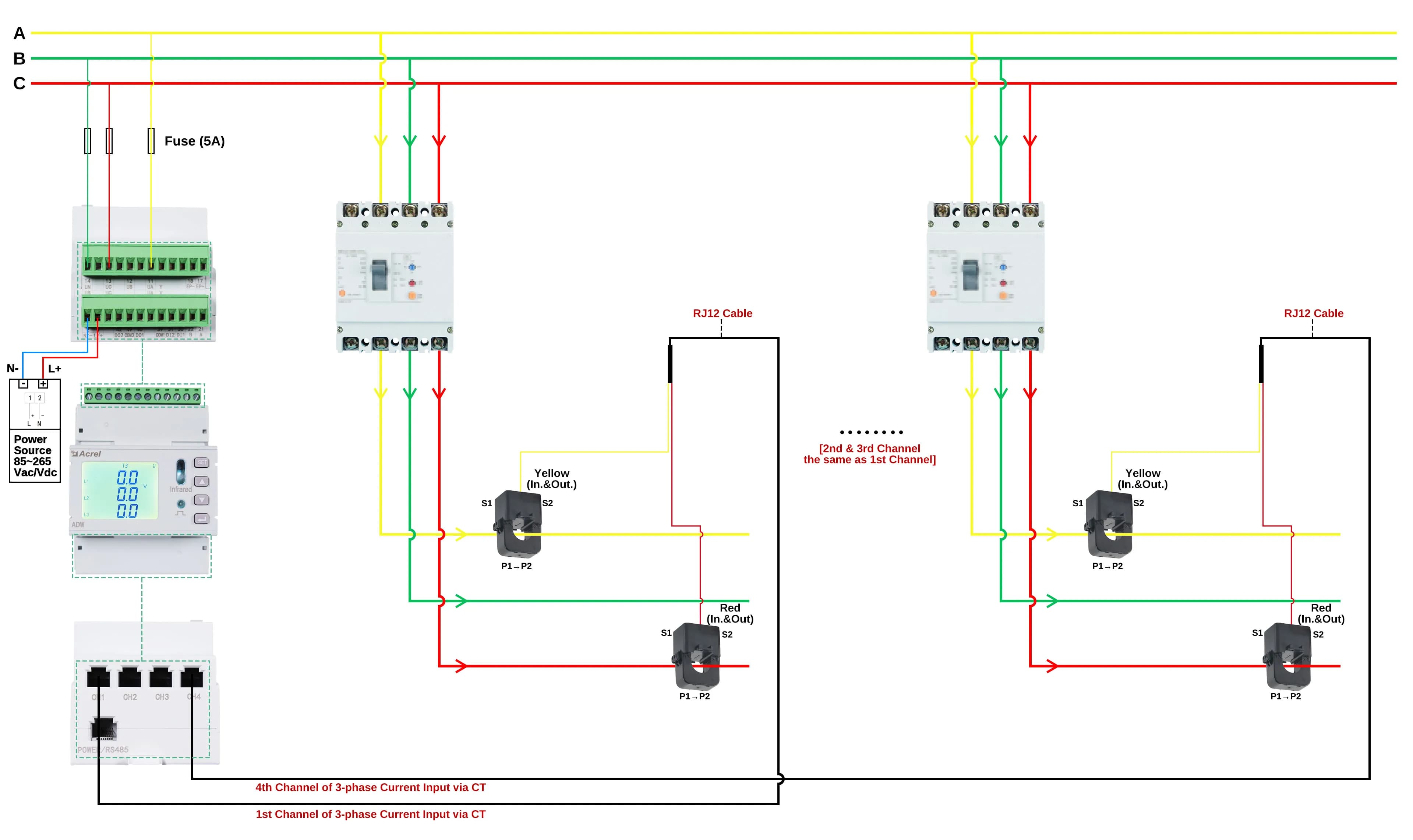

Cableado trifásico de 3 hilos

Cableado trifásico de 4 hilos

1. Función

Función	Descripción
Energía Medición	KWh (positivo y negativo)
	Kvarh (positivo y negativo)
	A,B,C trifásico positivo kWh
Parámetro eléctrico	U, I, P, Q, S, PF, Hz
Armónico	2-31 ° voltaje y corriente armónica
Comunicación	RS485 (MODBUS-RTU); tasa de baudios 1200 ~ 38400
Programación Clave	4 teclados para configurar la comunicación y los parámetros
Pantalla	Pantalla LCD, 8 dígitos
Alarma LED	Sobretensión, sobrecorriente, fase de interrupción
Registro de datos	Máximo kWh demandado y el tiempo que sucedió.
SOE	Hasta 200 unidades, registra el estado de apagado de DO/DI
Salida de pulso	Salida de pulso optoacoplador activo con colector abierto
Multi-tasa/Arancel	4 zonas horarias y 12 períodos de tiempo

2. Función del módulo expandido

Módulo ampliado	Descripción
AWT100 Comunicación Módulo	4G (módulo general global)
	2G
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	NB-IoT
-MK Swtich Módulo	12 × DI (entrada)	Entrada de contacto seco con fuente de alimentación incorporada
	4 × DO (salida)	Relé de salida de contacto normalmente abierto; clasificación AC 250V/3A ,DC 30V/3A
	Fuente de alimentación	DC 12V; consumo: ≤ 1W; interfaz RJ45
	Comunicación	Interfaz RJ45; MODBUS-RTU (comunicación con el cuerpo principal)
-MTC Temperatura Y Corriente residual Medición Módulo	Medición de la temperatura	-20 °C ~ + 100 °C
	Medición de corriente residual	10 ~ 3000 mA
	Exactitud	Temperatura: ± 2 ℃; Corriente residual: 1% (clase 1)
	Fuente de alimentación	DC 12V; consumo: ≤ 1W; interfaz RJ45
	Comunicación	Interfaz RJ45; MODBUS-RTU (comunicación con el cuerpo principal)

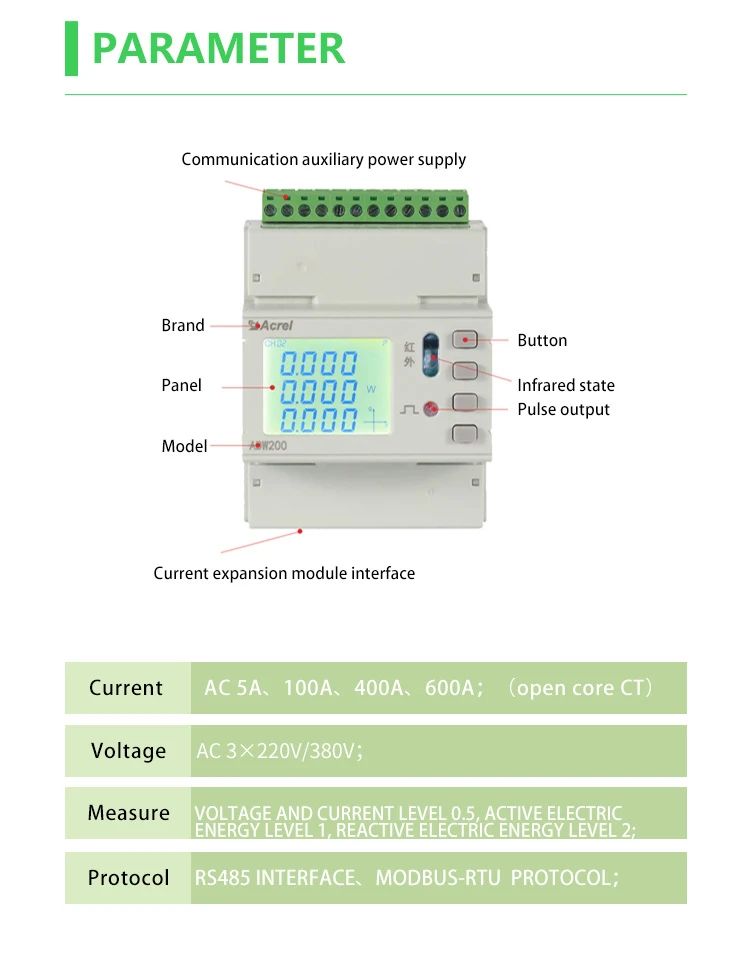

3. parámetros técnicos (prototipo/cuerpo principal)

Parámetros	Descripción
Entrada	Voltaje	AC 3 × 220V/380V
		Sobrecarga: 1,2 veces el valor nominal (continuo); 2 veces el valor nominal Valor/1s
		Consumo de energía: ≤ 0.5VA
	Corriente	AC 5A, 100A, 400A, 600A;(TC externo de tipo abierto)
		Sobrecarga: 1,2 veces el valor nominal (continuo); 10 veces De valor nominal/1s
		Consumo de energía: ≤ 0.5VA
	Frecuencia	45 ~ 65Hz
Medición Exactitud	Voltaje y corriente	0,5 de clase
	Potencia activa	Clase 1
	Potencia reactiva	Clase 2
	Frecuencia	0,05Hz
	2 ~ 31 ° armónico	± 1%
Potencia auxiliar	AC/DC 85 ~ 265V; consumo ≤ 10VA;
EMC	Mejor que el grado 3
Seguridad	Soportar el voltaje	> AC 2000V/1min
Seguridad	Resistencia de aislamiento	> 100MΩ
Medio ambiente	Temperatura DE TRABAJO	-20 °C ~ + 60 °C
	Temperatura de almacenamiento	-40 °C ~ + 70 °C
	Humedad	≤ 95% (sin condensación)
	Altitud	≤ 2500m

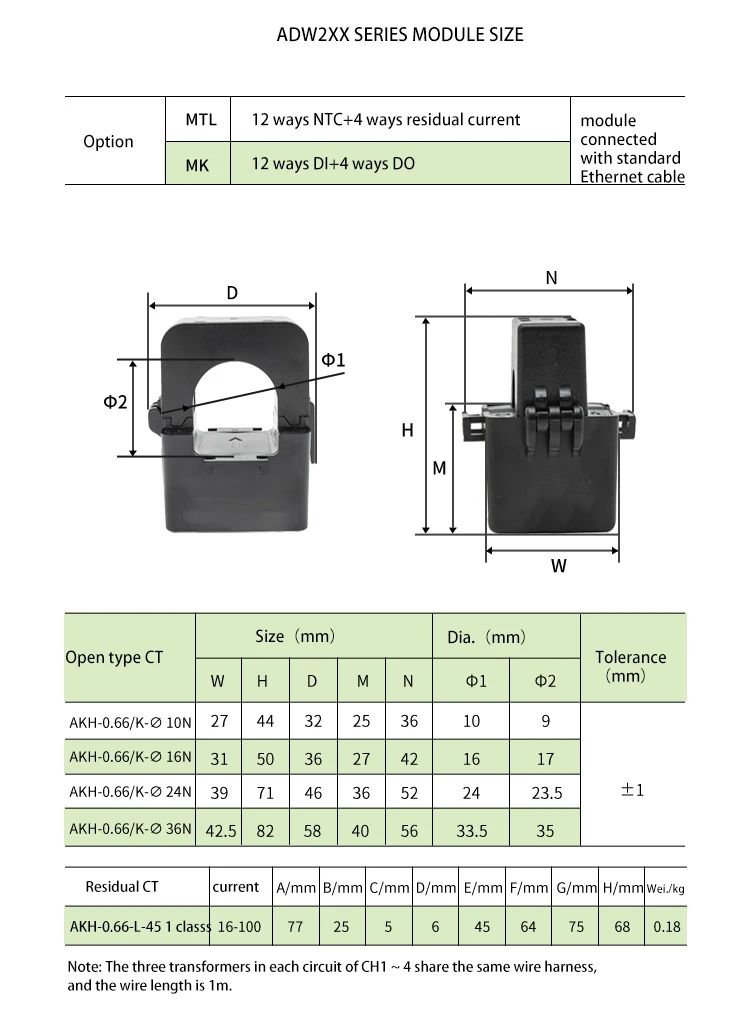

4. parámetros técnicos (transformador actual emparejado)

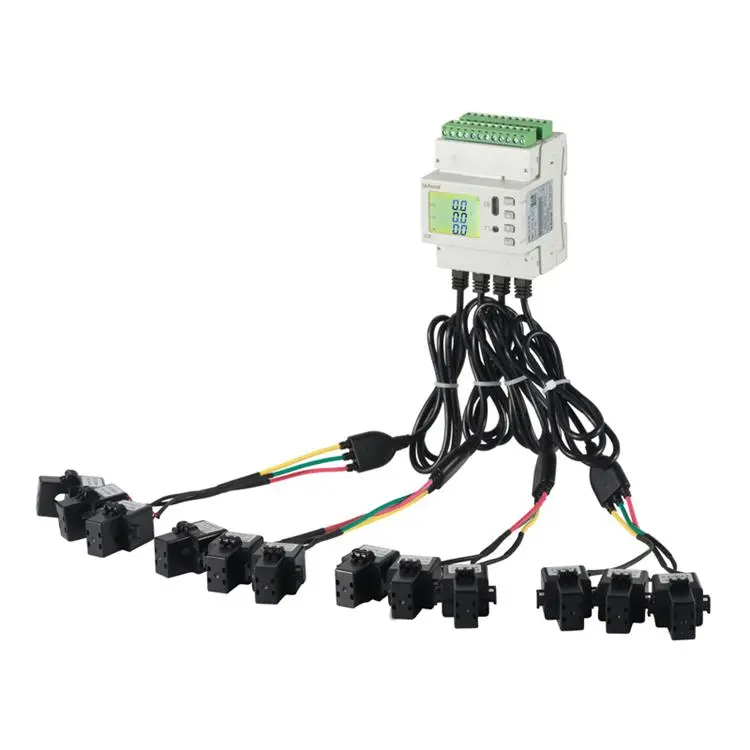

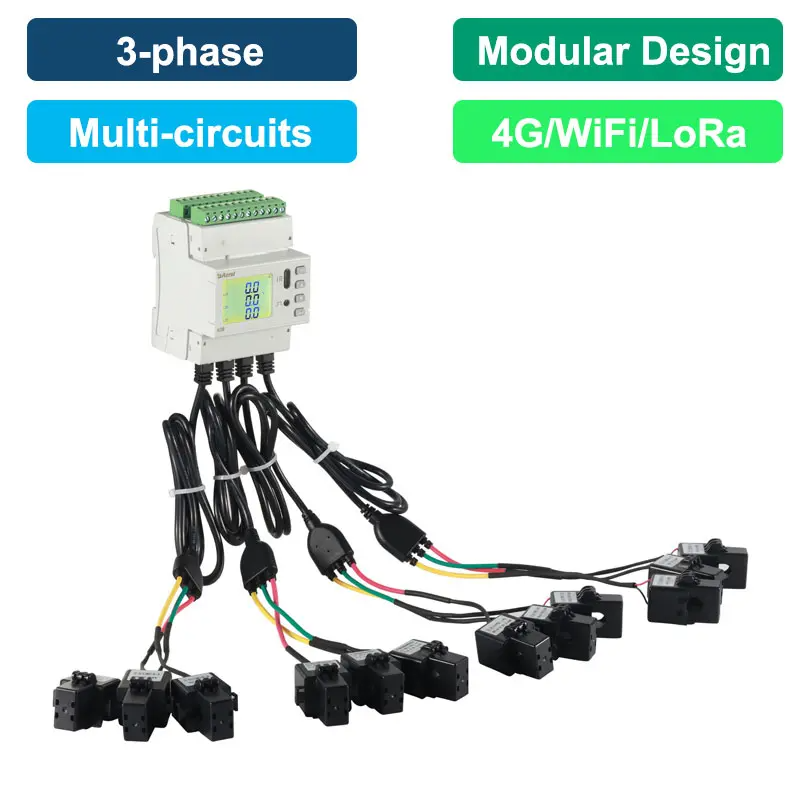

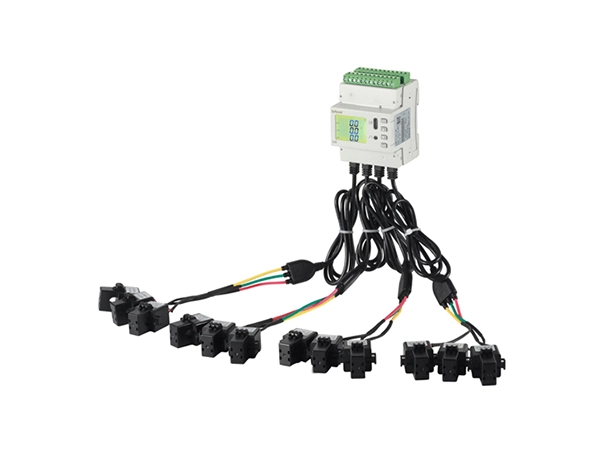

Monitoreo Multi-circuitos ● Monitoree hasta 4 × circuitos trifásicos en total ● CTs emparejados con especificaciones de 5A/1,25mA; 100A/20mA; 400A/100mA o 600A/100mA ● Conexión externa de CTs con interfaz RJ12 del cuerpo principal ADW210

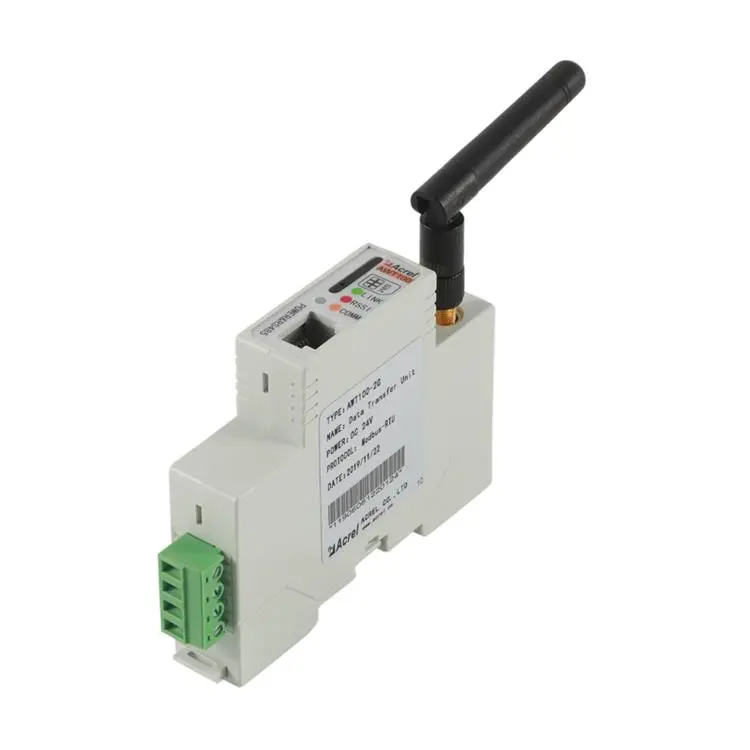

Módulo de comunicación ampliado --- AWT100 ● 4G (módulo general global) ● WiFi ● LoRaWAN ● LoRa ● NB-IoT

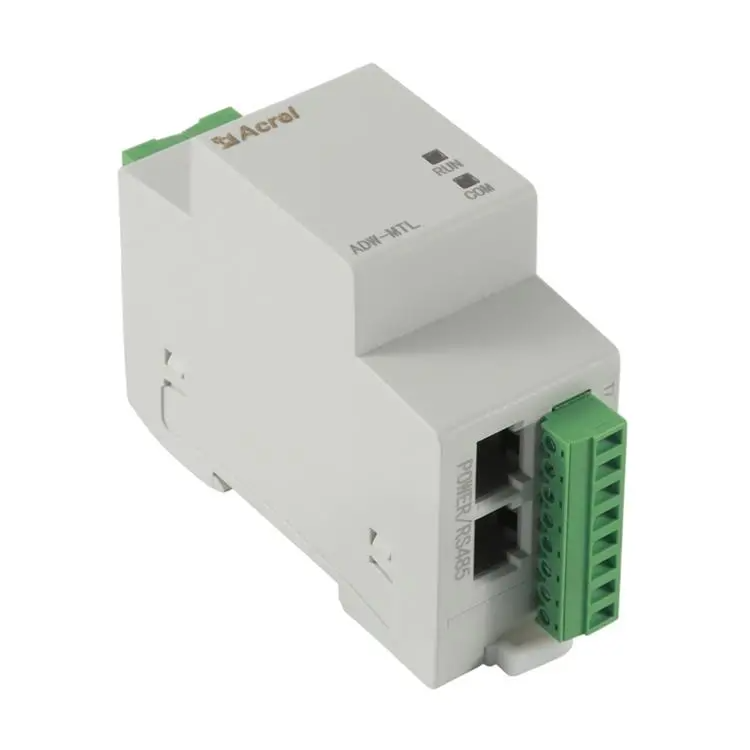

Módulo de medición de temperatura y corriente residual del cable --- MTL ● Medición de temperatura:-20 ℃ ~ + 100 ℃ ● Medición de corriente residual: 10 ~ 3000 mA ● Precisión: Temperatura: ± 2 ℃; Corriente residual: 1% (Clase 1)
Módulo de función extra con interruptor DO/DI --- MK ● 12 canal DI (entrada digital) ● 4 canal DO (salida digital)
