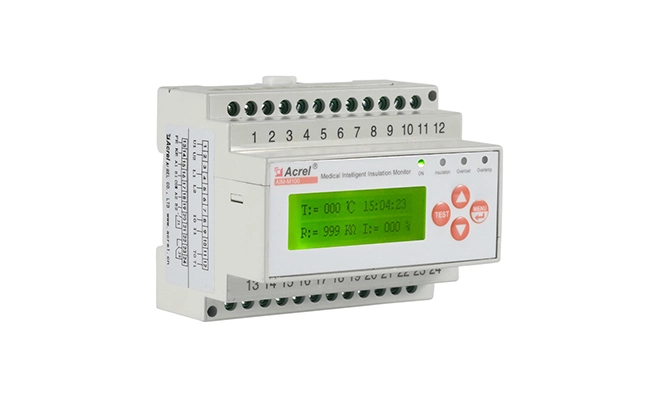

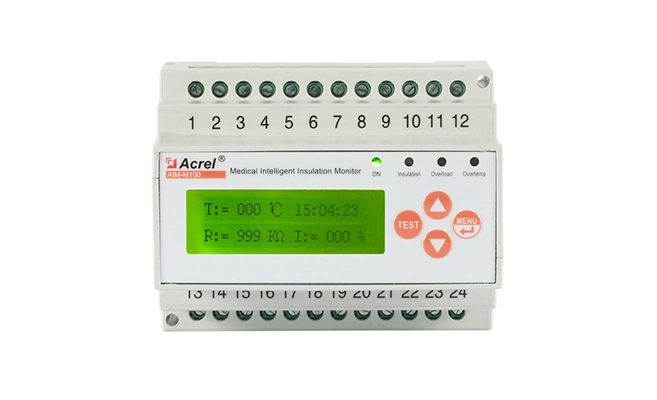

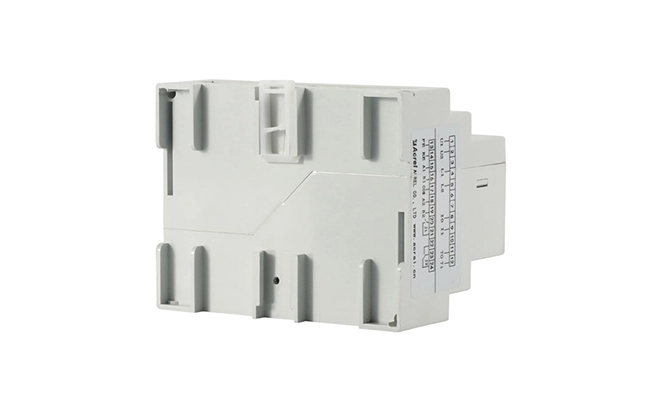

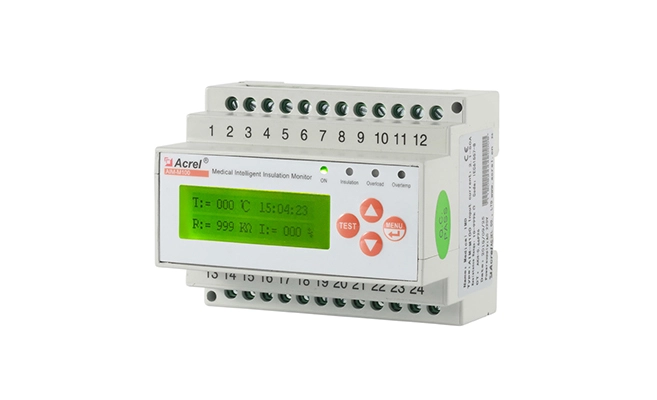

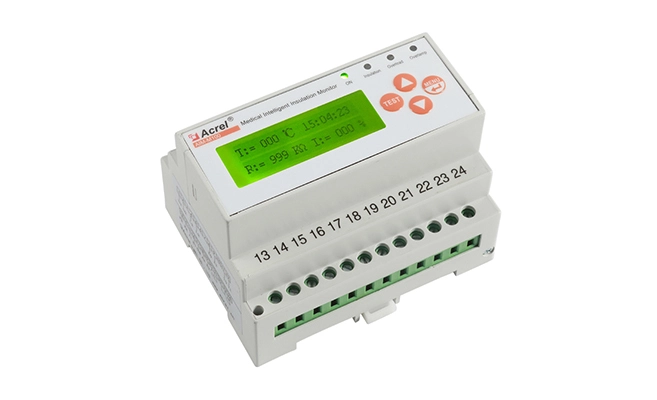

Medidor aislado médico AIM-M100

Name: Medidor aislado médico AIM-M100
Brand: Acrel Co.,Ltd.

Contáctenos

Drawings Specifications

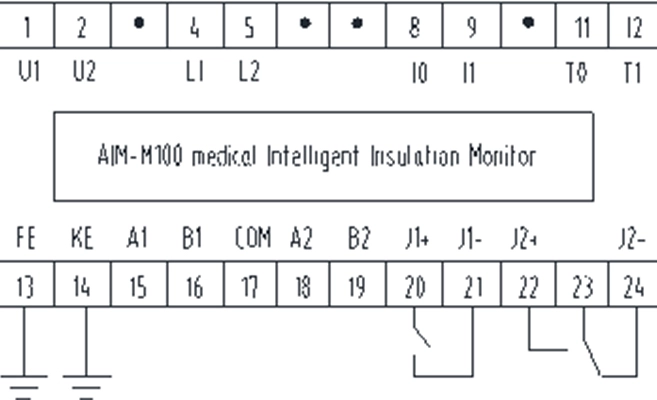

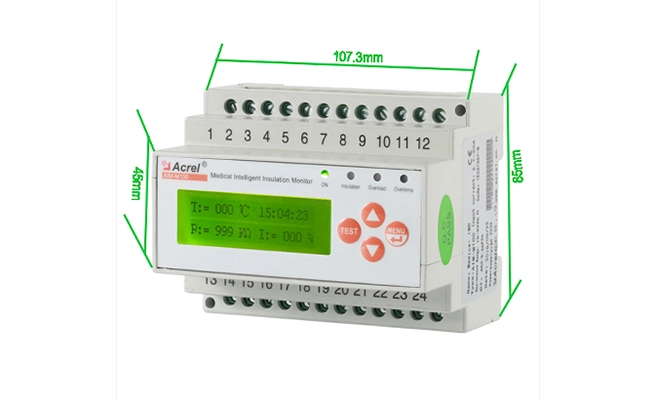

Dibujos de medidor aislado médico AIM-M100

Potencia AUX	Voltaje	AC220V ± 10%	Monitoreo de temperatura	Resistencia térmica	2 Pt100
Potencia AUX	Consumo de energía	≤ 5VA		Rango de medición	-50 ~ + 200 ℃
Monitoreo de aislamiento	Rango de medición de la resistencia	10 ~ 999 kΩ		Rango de valor de alarma	0 ~ + 200 ℃
	Valor de respuesta	50 ~ 999 kΩ	Alarma	Modo de salida	1 Relés
	Incertidumbre relativa	± 10%	Salida	Calificación de contacto	AC 250V/3A
	Incertidumbre relativa	± 10%		Calificación de contacto	DC 30V/3A
	Tiempo de respuesta	≤ 3S	Medio ambiente	Temperatura de funcionamiento	-10 ~ + 55 °C
	Capacitancia de fuga del sistema permisible Ce	≤ 5uF		Temperatura de transporte	-25 ~ + 70 °C
	Tensión de medición Um	≤ 12V		Temperatura de almacenamiento	-25 ~ + 70 °C
	Corriente de medición Im	≤ 50uA		Humedad relativa	5%-95%, sin condensación
	Impedancia Zi	≥ 200 kΩ		Altitud	≤ 2500m
	Resistencia interna DC Ri	≥ 240 kΩ	Grado IP		IP30
	Voltaje DC extraño permisible Ufg	≤ DC280V	Tensión de impulso nominal/grado de contaminación		4KV/Ⅲ
Monitoreo de corriente de carga	Valor de medición	2,1 ~ 50A	EMC		IEC 61326-2-4
	Valor de la alarma	5 ~ 50A	Comunicación		RS485(Modbus-RTU)
	Precisión de medición	± 5%	Comunicación		RS485(Modbus-RTU)
