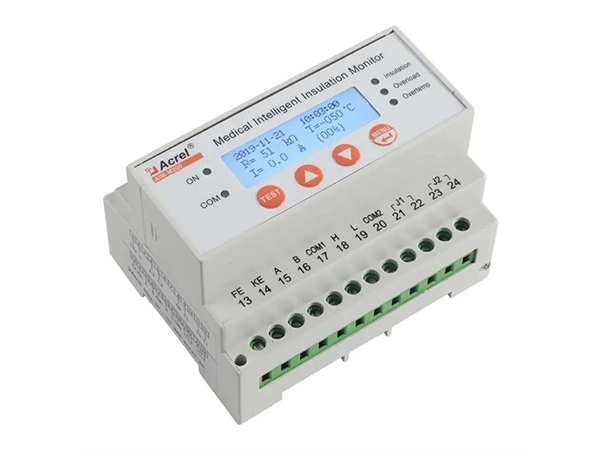

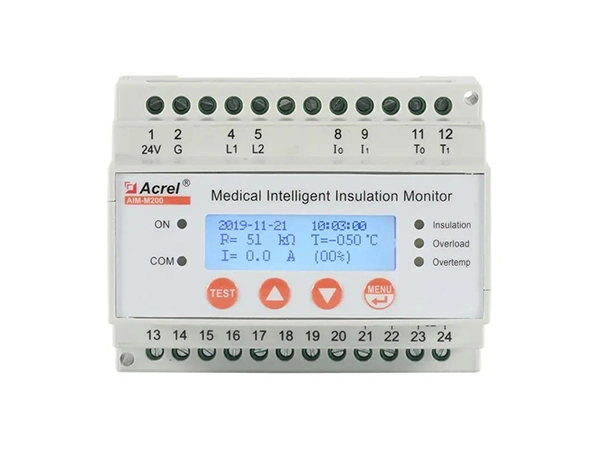

Monitor de aislamiento inteligente médico AIM-M200

Name: Monitor de aislamiento inteligente médico AIM-M200
Brand: Acrel Co.,Ltd.

Contáctenos

Features Drawings Specifications

Características del monitor de aislamiento inteligente médico AIM-M200

isolated power panels for healthcare facilities

Control preciso de la resistencia de aislamiento

● Rango de medición de aislamiento: 10 ~ 999Ω

● Tolerancia relativa: 0 ~ ± 10%

● Método de visualización: Valor y porcentaje de visualización

Accurate Insulation Resistance monitoring

Control de carga y temperatura para el transformador de aislamiento

● Termistor: PT100

● Rango de medición de temperatura: -50 ℃ ~ + 200 ℃

● Rango de medición de corriente residual: 2,1 ~ 50A

● Exactitud: 5%

Load&Temperature monitoring for Insulation Transformer

Alarma rápida con salida de relé e indicador LED una vez que ocurrió la desconexión de los dispositivos del sistema de TI y fallas de aislamiento

● Tiempo de respuesta:<2s

● Indicador LED: falla de aislamiento y sobrecarga y alarma de sobretemperatura; estado del dispositivo conectado (encendido-apagado)

● Salida de relé de alarma: salida de relé 2 (no programable)

Prompt Alarm with Relay Output and LED Indicator once Insulation Fault

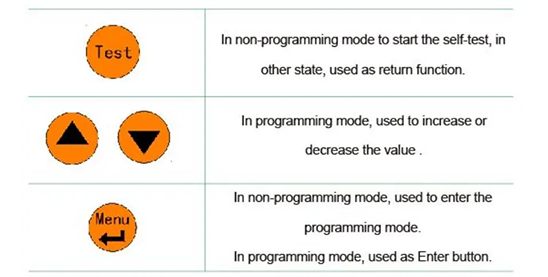

HMI inteligente para parámetros convenientes, ajuste de alarma y autoprueba

● Ajuste del valor del umbral de alarma

● Configuración del tiempo de respuesta

● Autoprueba

Smart HMI for convenient Parameters&Alarm Setting and Self-test

Parámetros/modelo		AIM-M10	AIM-M100	AIM-M200
Potencia auxiliar	Voltaje	AC220V(± 10%)		DC24V(± 25%)
	Frecuencia	50/60Hz		-
	Consumo de energía	<5VA	<8VA	<3VA
Monitoreo de aislamiento	Rango de medición de resistencia de aislamiento	10 ~ 999 kΩ
	Exactitud	0 ~ ± 10%
	Rango de valor de alarma	50 ~ 999 kΩ
	Tiempo de respuesta	<2s
	Voltaje de medición	<12V
	Corriente de medición	<50uA
Monitoreo actual	Valor de medición	2,1 ~ 50A
	Rango de valor de alarma	5 ~ 50A
	Exactitud	5%
	Método de visualización	Visualización del valor	Visualización del porcentaje	Valor y porcentaje de visualización
Monitoreo de temperatura	Sensor	PT100
	Rango de medición	-50 ~ + 200 ℃
	Rango de valor de alarma	0 ~ + 200 ℃
Potencia de salida	24VDC	2W	Ninguno
Salida de alarma	Salida	1 relé	2 relé (programable)	2 relé (no programable)
	Capacidad de contacto	AC 250V/3A DC 30V/3A
Comunicaciones		1 RS485 , Modbus-RTU	2 RS485 , Modbus-RTU	1 RS485, Modbus-RTU
				1 CAN, Protocolo personalizado
Medio ambiente	Temperatura de funcionamiento	-10 ~ + 50 °C
	Temperatura de almacenamiento	-20 ~ + 70 °C
	Humedad relativa	5%-95%, sin condensación
	Altitud	≤ 2500m
Tensión de impulso nominal/grado de contaminación		4KV/3
EMC y EMR		IEC61326-2-4
