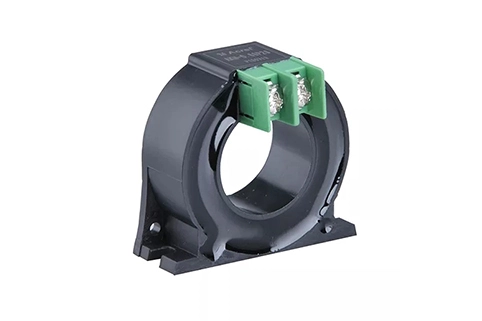

Transformador de corriente

Aplicaciones del transformador de corriente

Para medir la corriente en otro circuito, utilice un transformador de corriente (CT). El monitoreo de la red eléctrica transnacional de las líneas de alto voltaje se realiza a nivel mundial a través de TC. Se hace un TC para medir la corriente en su devanado primario y producir una corriente alterna en su devanado secundario que es proporcional a esa corriente.

Estructura de los transformadores de corriente

Un núcleo de hierro magnético, un devanado primario enrollado en este núcleo y un devanado secundario enrollado en este devanado primario en la dirección opuesta constituyen los tres componentes principales de un transformador de corriente. El núcleo de hierro magnético experimenta un flujo magnético debido a la corriente que fluye a través del devanado primario. El devanado secundario experimenta un voltaje inducido debido al flujo magnético presente en el núcleo. Debido a que la corriente que fluye a través del circuito secundario está opuesta a la dirección de bobinado, el instrumento de medición conectado en paralelo al devanado secundario produce un flujo magnético en el núcleo de hierro magnético en la dirección opuesta. El flujo magnético producido por la corriente que fluye a través del devanado primario está equilibrado por este flujo magnético. Debido a esto, termina la secundaria de la corriente.
